bei Tag melden
bei Nacht melden
Tabelle 5: Einstellungen Helligkeit
Im Menü Helligkeit können die Sendungsbedingungen für den gemessenen Helligkeitswert definiert
werden. Der gemessene Helligkeitswert kann sowohl bei einer bestimmten Änderung als auch in
bestimmten Abständen gesendet werden.
Zusätzlich kann ein Schwellwertschalter für eine bestimmte Helligkeit eingestellt werden. Dieser kann
mit einer Hysterese, welche zu häufiges Umschalten vermeidet, eingestellt werden. Das
Zusammenspiel von Hysterese und Schwellwert soll die nachfolgende Grafik verdeutlichen:

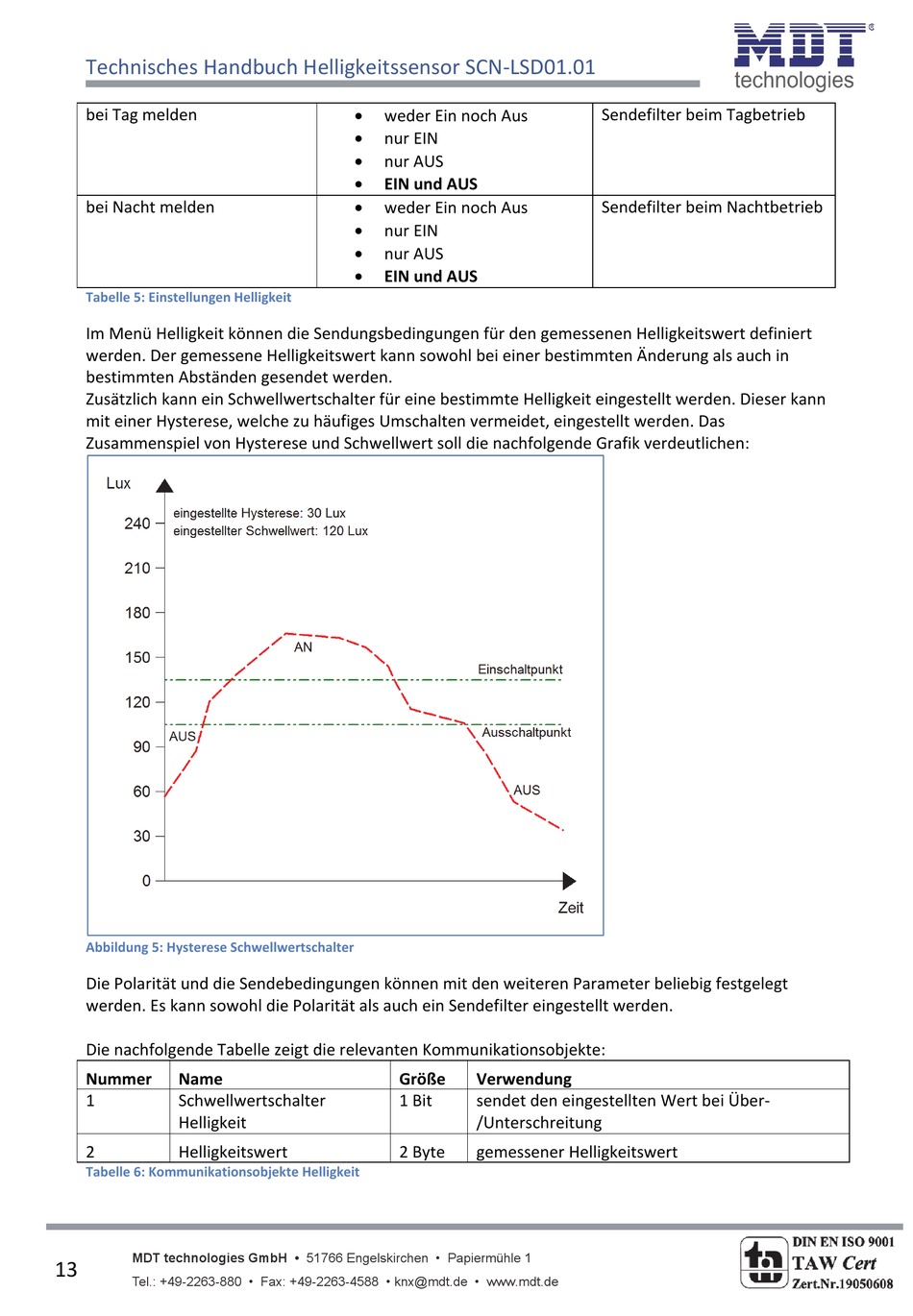

Abbildung 5: Hysterese Schwellwertschalter
Die Polarität und die Sendebedingungen können mit den weiteren Parameter beliebig festgelegt
werden. Es kann sowohl die Polarität als auch ein Sendefilter eingestellt werden.
Die nachfolgende Tabelle zeigt die relevanten Kommunikationsobjekte:
Nummer Name
1 Schwellwertschalter
Helligkeit
2 Helligkeitswert
Tabelle 6: Kommunikationsobjekte Helligkeit
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
13
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

weder Ein noch Aus

nur EIN

nur AUS

EIN und AUS

weder Ein noch Aus

nur EIN

nur AUS

EIN und AUS
Größe Verwendung
1 Bit sendet den eingestellten Wert bei Über‐
/Unterschreitung
2 Byte gemessener Helligkeitswert
Sendefilter beim Tagbetrieb
Sendefilter beim Nachtbetrieb
