Abbildung 9: Verhalten Proportionale Zonenregelung - MDT SCN-LSD01.01 Technisches Handbuch

Technisches Handbuch Helligkeitssensor SCN‐LSD01.01
Das nachfolgende Diagramm verdeutlicht das Dimmverhalten für die 3 Lichtgruppen bei
unterschiedlich starker Sonneneinstrahlung. Der TeachIn Wert wurde in diesem Beispiel bei einem
absoluten Dimmwert von 80% erreicht, die Einflüsse wurden beide auf mittel eingestellt.
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0

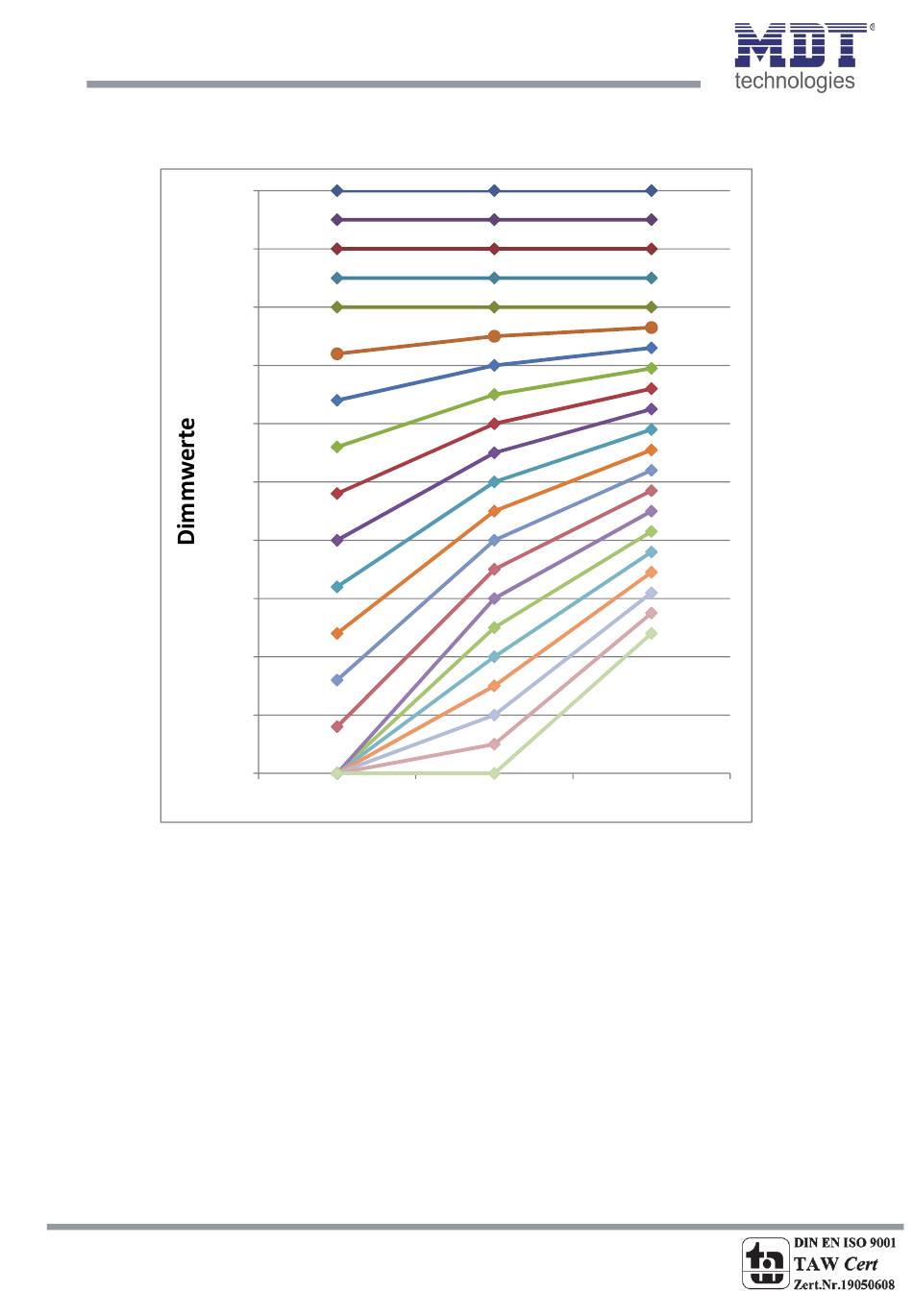

Abbildung 9: Verhalten proportionale Zonenregelung
Ersichtlich wird das bei starker Sonneneinstrahlung die Fensterseite bereits ausgeschaltet ist
während die Wandseite noch auf einem absoluten Dimmwert von über 20% steht. Wenn die
Sonneneinstrahlung komplett fehlt schalten alle Lichtgruppen auf den Wert der nötig ist um den
eingestellten Wert für die Konstant Licht Regelung zu erreichen.
