Technisches Handbuch Helligkeitssensor SCN‐LSD01.01

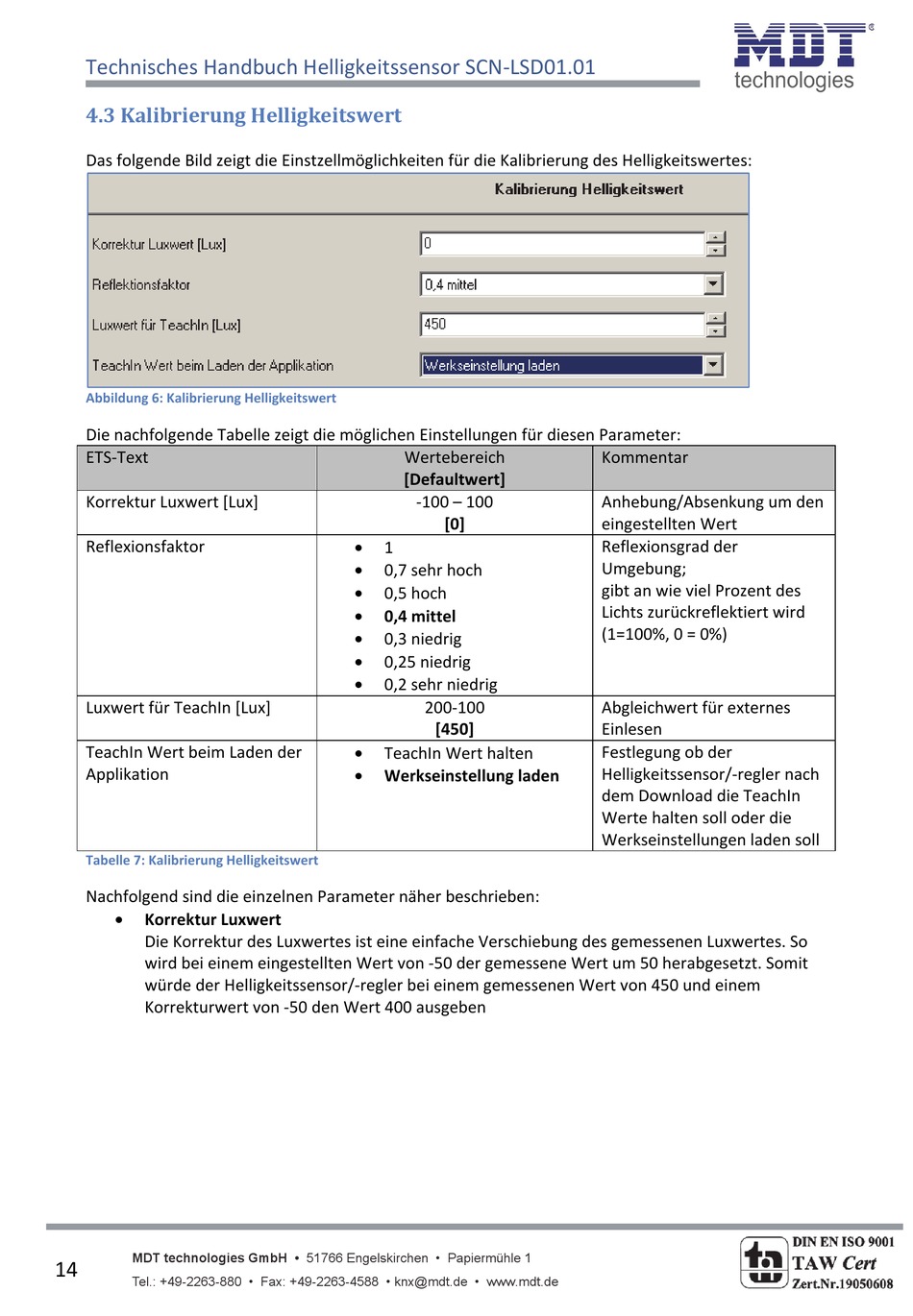

4.3 Kalibrierung Helligkeitswert
Das folgende Bild zeigt die Einstzellmöglichkeiten für die Kalibrierung des Helligkeitswertes:
Abbildung 6: Kalibrierung Helligkeitswert
Die nachfolgende Tabelle zeigt die möglichen Einstellungen für diesen Parameter:
ETS‐Text
Korrektur Luxwert [Lux]
Reflexionsfaktor
Luxwert für TeachIn [Lux]
TeachIn Wert beim Laden der
Applikation
Tabelle 7: Kalibrierung Helligkeitswert
Nachfolgend sind die einzelnen Parameter näher beschrieben:

Korrektur Luxwert
Die Korrektur des Luxwertes ist eine einfache Verschiebung des gemessenen Luxwertes. So
wird bei einem eingestellten Wert von ‐50 der gemessene Wert um 50 herabgesetzt. Somit
würde der Helligkeitssensor/‐regler bei einem gemessenen Wert von 450 und einem
Korrekturwert von ‐50 den Wert 400 ausgeben
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
14
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
‐100 – 100
[0]

1

0,7 sehr hoch

0,5 hoch

0,4 mittel

0,3 niedrig

0,25 niedrig

0,2 sehr niedrig
200‐100
[450]

TeachIn Wert halten

Werkseinstellung laden
Kommentar
Anhebung/Absenkung um den
eingestellten Wert
Reflexionsgrad der
Umgebung;
gibt an wie viel Prozent des
Lichts zurückreflektiert wird
(1=100%, 0 = 0%)
Abgleichwert für externes
Einlesen
Festlegung ob der
Helligkeitssensor/‐regler nach
dem Download die TeachIn
Werte halten soll oder die
Werkseinstellungen laden soll
