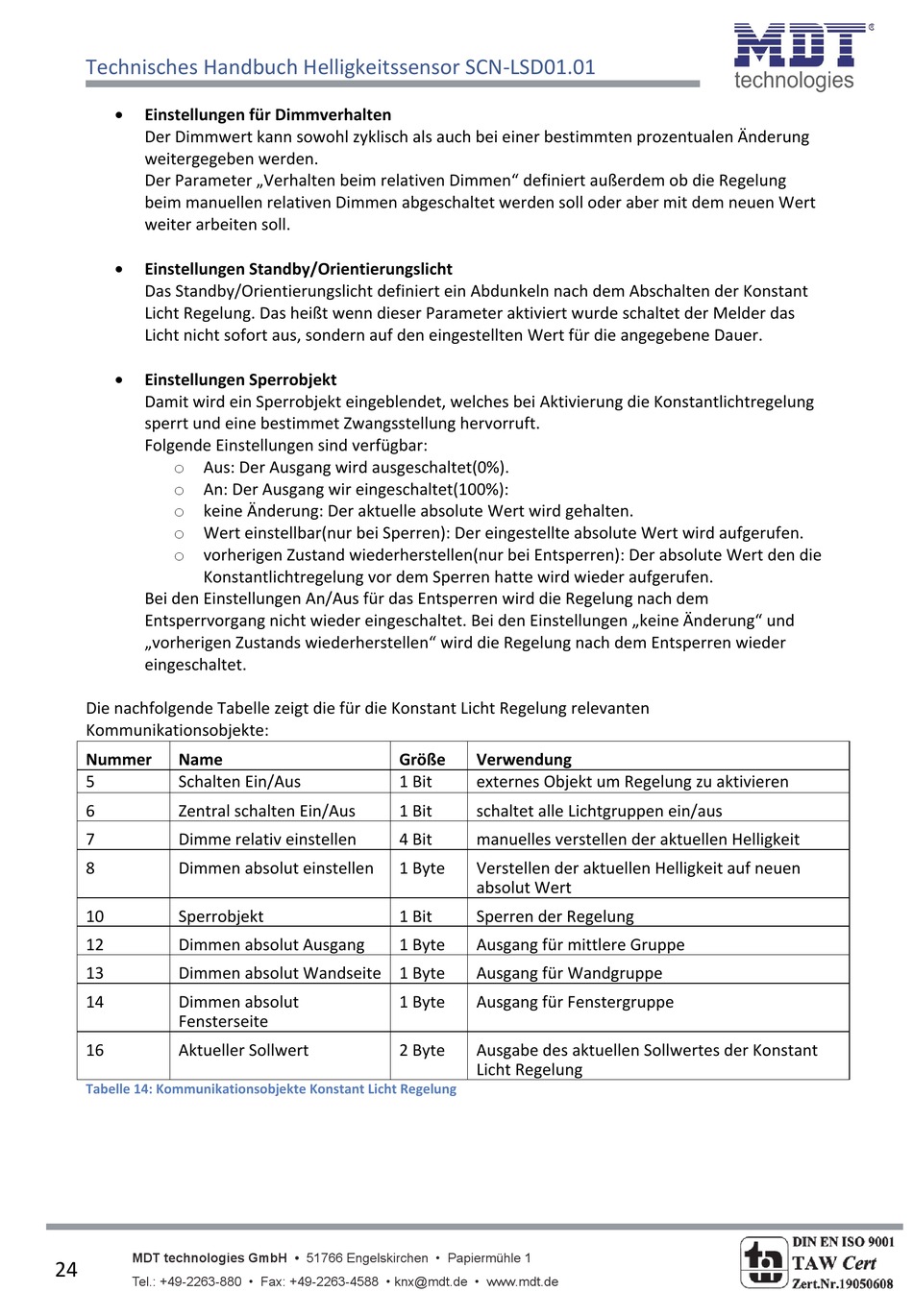

Tabelle 14: Kommunikationsobjekte Konstant Licht Regelung - MDT SCN-LSD01.01 Technisches Handbuch

Technisches Handbuch Helligkeitssensor SCN‐LSD01.01

Einstellungen für Dimmverhalten
Der Dimmwert kann sowohl zyklisch als auch bei einer bestimmten prozentualen Änderung
weitergegeben werden.
Der Parameter „Verhalten beim relativen Dimmen" definiert außerdem ob die Regelung
beim manuellen relativen Dimmen abgeschaltet werden soll oder aber mit dem neuen Wert
weiter arbeiten soll.

Einstellungen Standby/Orientierungslicht
Das Standby/Orientierungslicht definiert ein Abdunkeln nach dem Abschalten der Konstant
Licht Regelung. Das heißt wenn dieser Parameter aktiviert wurde schaltet der Melder das
Licht nicht sofort aus, sondern auf den eingestellten Wert für die angegebene Dauer.

Einstellungen Sperrobjekt
Damit wird ein Sperrobjekt eingeblendet, welches bei Aktivierung die Konstantlichtregelung
sperrt und eine bestimmet Zwangsstellung hervorruft.
Folgende Einstellungen sind verfügbar:
o Aus: Der Ausgang wird ausgeschaltet(0%).
o An: Der Ausgang wir eingeschaltet(100%):
o keine Änderung: Der aktuelle absolute Wert wird gehalten.
o Wert einstellbar(nur bei Sperren): Der eingestellte absolute Wert wird aufgerufen.
o vorherigen Zustand wiederherstellen(nur bei Entsperren): Der absolute Wert den die
Konstantlichtregelung vor dem Sperren hatte wird wieder aufgerufen.
Bei den Einstellungen An/Aus für das Entsperren wird die Regelung nach dem
Entsperrvorgang nicht wieder eingeschaltet. Bei den Einstellungen „keine Änderung" und
„vorherigen Zustands wiederherstellen" wird die Regelung nach dem Entsperren wieder
eingeschaltet.
Die nachfolgende Tabelle zeigt die für die Konstant Licht Regelung relevanten
Kommunikationsobjekte:
Nummer Name
5 Schalten Ein/Aus
6 Zentral schalten Ein/Aus
7 Dimme relativ einstellen
8 Dimmen absolut einstellen
10 Sperrobjekt
12 Dimmen absolut Ausgang
13 Dimmen absolut Wandseite 1 Byte
14 Dimmen absolut
Fensterseite
16 Aktueller Sollwert
Tabelle 14: Kommunikationsobjekte Konstant Licht Regelung
