Ladegerät, 4-fach für 26 v li-ionen akku (10 Seiten)
Inhaltszusammenfassung für Cleco 936491PT
Seite 1

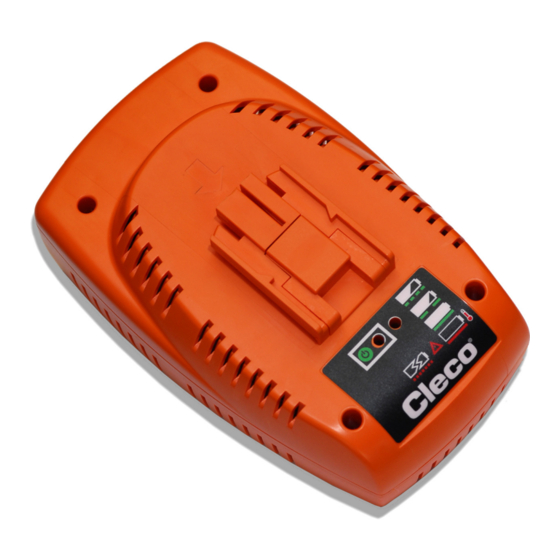

Instruction Manual P2069BA/INT 2014-06 936491PT Charger · Ladegerät 44 V Li-Ionen Akku For additional product information visit our website at http://www.apexpowertools.eu...
Seite 2
P2069BA/INT 2014-06 69a_ Deckblatt_int.fm, 16.03.2015...
Contents Bezpečnost Popis výrobku Uvedení do provozu Vyhledávání závad Údržba Servis Technické údaje Likvidace Sicherheit Produktbeschreibung Inbetriebnahme Fehlersuche Wartung Service Technische Daten Entsorgung Safety Product description Initial operation Troubleshooting Service Maintenance Technical data Disposal Seguridad Descripción del producto Puesta en marcha Localización de fallos Mantenimiento Servicio...
Seite 4
Sicurezza Descrizione del prodotto Messa in funzione Ricerca guasti Manutenzione Service Dati tecnici Smaltimento Segurança Descrição do produto Colocação em serviço Localização de falhas Manutenção Serviço Dados técnicos Descarte Bezpieczeństwo Opis produktu Uruchomienie Wykrywanie i usuwanie błędów Obsługa techniczna Serwis Dane techniczne Utylizacja Bezpečnosť...
Bezpečnost Právně ochranné upozornění Firma Apex Tool Group si vyhrazuje právo tento dokument nebo výrobek bez předchozího upozornění měnit, doplňovat nebo zlepšovat. Tento dokument nesmí být bez výslovného svolení firmy Apex Tool Group ani vcelku, ani po částech žádnou formou reprodukován, ani převáděn do jiného přirozeného nebo strojově snímatelného (čitelného) jazyka, ani přenášen na jiné...
Seite 6
Bezpečnost Zásady bezpečnosti práce Před uvedením nabíječky do provozu musíte přečíst a pochopit návod k obsluze. Nedodržení dále uvedených pokynů může mít za následek ránu elektrickým proudem, požár a těžká zranění. POZOR! Elektrická bezpečnost Neotvírejte nabíječku. Neměňte konstrukci nabíječky. ...
Uvedení do provozu Uvedení do provozu VÝSTRAHA! Nebezpečí výbuchu cizího akumulátoru Nabíjejte výhradně lithium-iontové akumulátory Cleco, obj. č. 936400PT nebo obj. č. 935377. V žádném případě nenabíjejte jiné typy akumulátorů nebo baterií. Připojte nabíječku do elektrické sítě: Dioda svítí...
Údržba Údržba POZOR! Před zahájením čištění nabíječky vytáhněte síťovou zástrčku ze zásuvky. K čištění použijte suchou utěrku. Spolehlivá funkce nabíječky může být zajištěna, jen když jsou kontakty nabíječky a akumulátorů čisté. Servis POZNÁMKA V případě opravy zašlete kompletní nabíječku firmě Sales & Service Center! Opravy smějí provádět jen oprávnění...
Likvidace Rozměry v mm Vrtací schéma Výška = 93 Likvidace POZOR! Zranění a škody na životním prostředí v důsledku neodborné likvidace. Součástky a pomůcky nabíječky skrývají rizika pro zdraví a životní prostředí. Součásti obalu rozdělte a zlikvidujte podle druhu. Dodržujte platné...
Sicherheit Schutzhinweise Apex Tool Group behält sich das Recht vor, das Dokument oder das Produkt ohne vorherige Ankündigung zu ändern, zu ergänzen oder zu verbessern. Dieses Dokument darf weder ganz noch teilweise ohne aus- drückliche Genehmigung von Apex Tool Group in irgend einer Form reproduziert oder in eine andere natür- liche oder maschinenlesbare Sprache oder auf Datenträger übertragen werden, sei es elektronisch, mechanisch, optisch oder auf andere Weise.
Sicherheit Grundsätze sicherheitsgerechten Arbeitens Vor Inbetriebnahme des Ladegeräts, muss die Bedienungsanleitung sorgfältig gelesen und verstanden werden. Eine Missachtung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brand, sowie schwere Verletzungen zur Folge haben. VORSICHT! Elektrische Sicherheit Ladegerät nicht öffnen. Ladegerät nicht baulich verändern.
Inbetriebnahme Inbetriebnahme WARNUNG! Explosionsgefahr eines Fremd-Akkus Ausschließlich Cleco Lithium-Ionen Akkus Best.-Nr. 936400PT oder Best.-Nr. 935377 laden. Auf keinen Fall andere Akku- oder Batterietypen laden. Ladegerät an Stromnetz anschliessen: leuchtet grün und signalisiert die vor- handene Netzversorung. Akku am Ladegerät einstecken, bis die Verrie- ...
Wartung Wartung VORSICHT! Reinigung des Ladegerätes nur bei gezogenem Netzstecker und mit einem trockenen Tuch vornehmen. Um eine einwandfreie Funktion des Ladegerätes sicherzustellen, die Kontakte des Ladegerätes und der Akkus frei von Verschmutzungen halten. Service HINWEIS Senden Sie im Reparaturfall das komplette Ladegerät an Sales & Service Center! Eine Reparatur ist nur autorisiertem Personal erlaubt.
Entsorgung Abmessungen in mm Bohrplan Höhe = 93 Entsorgung VORSICHT! Personen- und Umweltschäden durch nicht fachgerechte Entsorgung. Bestandteile und Hilfsmittel des Ladegeräts bergen Risiken für Gesundheit und Umwelt. Bestandteile der Verpackung trennen und sortenrein entsorgen. Örtlich geltende Vorschriften beachten. ...
Safety Copyright protection Apex Tool Group reserves the right to modify, supplement or improve this document or the product without prior notice. This document may not be reproduced in whole or in part in any way, shape or form, or copied to another natural or machine-readable language or to a data carrier, whether electronic, mechanical, opti- cal or otherwise, without the express permission of Apex Tool Group.
Seite 18
Keep the work area clean and dry. Designated use • This charger is intended exclusively for charging Cleco lithium ion batteries order no. 936400PT, order no. 935377. • Do not use it in areas where there is a risk of explosion.
Safety Product description General description • Automatic identification of connected battery. • Automatic identification of a charged battery guarantees optimum charging results. • Automatic identification of a defective battery. • The recharging phase guarantees maximum run time of the battery. •...
Initial operation Initial operation WARNING! Risk of explosion if other batteries are used Use only Cleco lithium ion batteries, order no. 936400PT or order no. 935377. Never use other battery types. Connecting the charger to the power network: ...
Service Service CAUTION! To clean the charger, make sure the power plug is disconnected and clean with a dry cloth. To ensure proper charger function, keep the contacts of the charger and batteries free of dirt. Maintenance NOTE If repair is required, send the complete charger to Sales & Service Center. It may be repaired only by autho- rized technicians.
Disposal Dimensions in mm Drilling plan Height = 93 Disposal CAUTION! Injuries and environmental damage from improper disposal. Components and auxiliary materials of the charger pose risks to the health and the environment. Separate the components of the packing and dispose of them by segregating them clearly. ...
Seguridad Observaciones sobre protección Apex Tool Group se reserva el derecho a modificar, ampliar o mejorar el documento o el producto sin aviso previo. El presente documento no podrá ser reproducido en modo alguno sin el consentimiento expreso de Apex Tool Group, ni transferido a otro idioma natural o de lectura mecánica, ni memorizado en soportes de datos, ya sean electrónicos, mecánicos, ópticos o de cualquier otra índole.
Seite 24
Mantener la zona de trabajo limpia y seca. Empleo para usos debidos • El cargador está destinado exclusivamente para cargar baterías recargables Cleco de iones de litio, n° de referencia 936400PT, nº de referencia 935377. • No emplearlo en lugares con peligro de explosión.
Seguridad Descripción del producto Descripción general • Reconocimiento automático del acumulador conectado. • El reconocimiento automático del acumulador cargado garantiza resultados óptimos de carga. • Reconocimiento automático del acumulador defectuoso. • La fase de recarga garantía garantiza el máximo tiempo de funcionamiento del acumulador. •...
¡ADVER- TENCIA! Peligro de explosión de un acumulador ajeno Cargar únicamente acumuladores de iones de litio Cleco, n° de referencia 936400PT o nº de referencia 935377. De ningún modo cargar otros tipos de acumulador o batería. Conectar el cargador a la red eléctrica: ...
Mantenimiento Mantenimiento ¡CUIDADO! Limpiar el cargador solo con el enchufe de la red quitado y con un paño seco. Para garantizar un funcionamiento perfecto del cargador mantener libres de suciedad los contactos del cargador y del acumulador. Servicio ¡OBSERVACIÓN! En caso de reparación envíe el cargador completo a Sales & Service Center! Solo está permitida la repara- ción por personal autorizado.
Eliminación Dimensiones en mm Esquema para taladrado Altura = 93 Eliminación ¡CUIDADO! Daños para las personas y el medio ambiente a causa de una eliminación inadecuada. Los componentes y medios auxiliares del cargador conllevan riesgos para la salud y el medio ambiente. Separar los componentes del embalaje y eliminarlos clasificadamente.
Sécurité Remarque relative à la protection Apex Tool Group se réserve le droit de modifier, compléter ou améliorer le document ou le produit sans avertissement préalable. Sans l'autorisation expresse de Apex Tool Group ce document ne peut être ni dupliqué, ni transposé partiellement ou entièrement sur un autre support de données ou dans une autre lan- gue naturelle ou exploitable par une machine ;...
Seite 30
Veiller à ce que la zone de travail soit propre et sèche. Utilisation conforme à l'usage prévu • Le chargeur est conçu exclusivement pour charger des accus ions lithium Cleco, références 936400PT, 935377. • Ne pas utiliser dans des zones explosibles.
Sécurité Description du produit Description générale • Identification automatique de l'accu raccordé. • L'identification automatique de l'accu chargé garantit d'excellents résultats de chargement. • Identification automatique de l'accu défectueux. • La phase de rechargement garantit un temps de service optimal des accus. •...
Mise en service AVERTISSE- MENT ! Risque d'explosion d'un accu externe Charger uniquement des accus Cleco ions lithium référence 936400PT ou 935377. Ne charger en aucun cas d'autres types d'accu ou de batterie. Brancher le chargeur sur le secteur : ...
Maintenance Maintenance PRUDENCE ! Nettoyer le chargeur uniquement avec un chiffon sec et quand la prise secteur est débranchée. Pour garantir un fonctionnement parfait du chargeur, veiller à ce que les contacts du chargeur et de l'accu soient exempts de salissures. Service REMARQUE Pour toute réparation, envoyer le chargeur complet à...
Elimination Dimensions en mm Schéma de perçage Hauteur = 93 Elimination PRUDENCE ! Situation nuisible pour les personnes et l'environnement en raison d'une élimination non correcte. Les composants et les moyens auxiliaires du chargeur comportent des risques pour la santé et l'environne- ment.
Sicurezza Avvertenze sui diritti Apex Tool Group si riserva il diritto di apportare delle modifiche al documento o al prodotto, di completarlo e/o di ottimizzarlo senza dare preavviso. È vietata ogni forma di riproduzione intera o parziale del presente documento nonché la trascrizione in un'altra lingua naturale o in un altro linguaggio meccanizzato o il tras- ferimento su un supporto di dati, sia per via elettronica, meccanica, ottica o in qualsiasi altro modo senza disporre dell'autorizzazione esplicita della casa Apex Tool Group.
Tenere pulita e asciutta la zona di lavoro. Uso a norma di legge • Il caricabatterie è concepito esclusivamente per caricare accumulatori a ioni Litio Cleco Nº d'ordine 936400PT, Nº d'ordine 935377. • Non utilizzarlo in settori a rischio di esplosione.
Sicurezza Descrizione del prodotto Descrizione generale • Riconoscimento automatico dell'accumulatore collegato. • Il riconoscimento automatico dell'accumulatore carico garantisce risultati ottimali per la carica. • Riconoscimento automatico dell'accumulatore difettoso. • La fase di ricarica garantisce il massimo tempo di esercizio dell'accumulatore. •...
ATTEN- ZIONE! Pericolo di esplosione di un accumulatore di provenienza esterna Caricare esclusivamente accumulatori a ioni Litio CLECO Nº d'ordine 936400PT o Nº d'ordine 935377. In nessun caso caricare altri tipi di accumulatori o di batterie. Collegare il caricabatterie alla rete elettrica: ...
Manutenzione Manutenzione ATTEN- ZIONE Eseguire la pulizia del caricabatterie solo con la spina di alimentazione staccata e con un panno asciutto. Per garantire il corretto funzionamento del caricabatterie, tenere puliti i contatti del caricabatterie e dell'accumulatore. Service AVVERTENZA In caso di riparazioni, inviare il caricabatterie completo a Sales & Service Center! La riparazione è consen- tita solo a personale autorizzato.
Smaltimento Dimensioni in mm Schema dei fori Altezza = 93 Smaltimento ATTEN- ZIONE Danni a persone e all'ambiente in caso di smaltimento non corretto. Componenti e strumenti ausiliari del caricabatterie nascondono rischi per la salute e l'ambiente. Selezionare i componenti dell'imballaggio e smaltirli in modo differenziato. ...
Segurança Declaração de reserva O Apex Tool Group reserva-se o direito de alterar, completar ou melhorar o documento ou o produto sem aviso prévio. Sem autorização expressa do Apex Tool Group este documento não pode ser reproduzido de qualquer forma, seja por inteiro ou parcialmente, ou ser transmitido em outra linguagem natural ou ele- trônica ou a um portador de dados eletrônico, mecânico, óptico ou de outra natureza.
Seite 42
Segurança Princípios para as práticas de trabalho seguro É imprescindível ler com atenção e compreender o manual de instruções antes do carregador ser colocado em serviço. A não observância das instruções a seguir pode dar origem a choque elétrico, incêndio, bem como ferimentos graves.
Segurança Descrição do produto Descrição geral • Detecção automática de bateria conectada. • A detecção automática de bateria carregada garante resultados de carga otimizados. • Detecção automática de bateria com defeito. • O tempo de pós-carga garante máximo tempo de funcionamento da bateria. •...
Colocação em serviço AVISO! Risco de explosão de uma bateria de terceiro Carregue exclusivamente baterias de íons de lítio Cleco, nº de referência 936400PT ou nº de referência 935377. Nunca carregue outros tipos de bateria. Conecte o carregador na rede elétrica: ...
Manutenção Manutenção CUIDADO! Limpe o carregador somente com um pano seco e desconectado da rede. Para garantir um funcionamento perfeito do carregador, mantenha os contatos do carregador e da bateria livre de sujeira. Serviço NOTA Em caso de reparo, envie o carregador completo para Sales & Service Center! O reparo só pode ser exe- cutado por pessoal autorizado.
Descarte Dimensões em mm Esquema de furos Altura = 93 Descarte CUIDADO! Ferimentos e danos ambientais em razão de descarte não adequado. Os componentes e materiais auxiliares do carregador ocultam riscos para a saúde e o ambiente. Separe os componentes da embalagem e descarte-os por tipo. ...
Bezpieczeństwo Informacje dotyczące ochrony Apex Tool Group zastrzega sobie prawo do wprowadzania zmian, uzupełnień i udoskonaleń w dokumen- tacji i produkcie bez wcześniejszego powiadomienia. Niniejsza dokumentacja nie może być reprodukowana w jakiejkolwiek formie w całości ani w części bez wyraźnego zezwolenia Apex Tool Group. Odnosi się to również...
Obszar pracy musi być suchy i utrzymany w czystości. Użytkowanie zgodne z przeznaczeniem • Ładowarka przeznaczona jest wyłącznie do ładowania akumulatorów litowo-jonowych firmy Cleco, nr katalogowy 936400PT, nr katalogowy 935377. • Nie stosować w obszarach zagrożonych wybuchem. Zakres dostawy Dostarczony wyrób sprawdzić...
OSTRZE- ŻENIE! Niebezpieczeństwo wybuchu w przypadku użycia akumulatorów innych niż wymagane Używać wyłącznie litowo-jonowych akumulatorów firmy Cleco, nr katalogowy 936400PT lub nr katalogowy 935377. W żadnym wypadku nie używać innych typów akumulatorów lub baterii. Ładowarkę podłączyć do sieci elektrycznej: ...
Wykrywanie i usuwanie błędów Wykrywanie i usuwanie błędów Błąd Przyczyna Postępowanie Dioda LED nie świeci się Brak napięcia zasilającego Sprawdzić i przywrócić w przypadku braku zasilania napięcie zasilające sieciowego Uszkodzony kabel zasilający Wymienić kabel zasilający Niesprawna ładowarka Wymienić ładowarkę ...
Utylizacja Właściwości Dane Strata mocy przy Stand-By110 VAC 230 VAC Napięcie znamionowe akumulatora 44/26 VDC Napięcie końca ładowania 50,4/29,4 VDC ±1% Napięcie jałowe, bez akumulatora maks. 1 VDC Prąd ładowania maks. 2000 mA ±10% Stopień ochrony IP30 Ciężar, bez kabla 0,82 kg Temperatura otoczenia +0 °C …...
Bezpečnosť Úvodná poznámka o ochrane autorských práv Apex Tool Group si vyhradzuje právo meniť, dopĺňať alebo upravovať dokument alebo výrobok bez pred- chádzajúceho upozornenia. Tento dokument sa nesmie, ani ako celok ani čiastočne, akoukoľvek formou reprodukovať alebo prenášať prirodzenou alebo umelou formou jazyka alebo elektronicky, mechanicky, opticky alebo iným spôsobom ukladať...
Seite 54
Bezpečnosť Zásady bezpečnej práce Pred uvedením nabíjačky do prevádzky si musíte starostlivo prečítať návod na použitie a porozumieť mu. Nedodržanie uvedených pokynov môže spôsobiť skrat, požiar alebo mať za následok ťažké poranenia. POZOR! Elektrická bezpečnosť Nabíjačku neotvárajte. Nemeňte konštrukciu nabíjačky. ...
Uvedenie do prevádzky Uvedenie do prevádzky VÝSTRAHA! Nebezpečenstvo výbuchu akumulátora iného výrobcu Nabíjajte výlučne lítium-iónové akumulátory Cleco, obj. č. 936400PT alebo obj. č. 935377. V žiadnom prípade nenabíjajte iné typy akumulátorov alebo batérií. Pripojenie nabíjačky k elektrickej sieti: ...
Údržba Údržba POZOR! Akumulátor čistite len vtedy, keď je vytiahnutá sieťová zástrčka. Čistite ho suchou handrou. Aby bola zabezpečená bezchybná funkcia nabíjačky, kontakty nabíjačky a akumulátora udržiavajte čisté. Servis UPOZORNENIE V prípade opravy zašlite kompletnú nabíjačku do Sales & Service Center! Opravy môže vykonávať len autorizovaný...
Likvidácia Rozmery v mm Schéma vŕtania dier Výška = 93 Likvidácia POZOR! Poranenia osôb a škody na životnom prostredí neodbornou likvidáciou. Súčasti a pomôcky nástroja predstavujú riziko pre zdravie a životné prostredie. Súčasti balenia separujte a likvidujte podľa tried odpadu. ...
CE Konformitätserklärung / CE 符合性声明 P2069BA/INT 2014-06 69b_ce.fm, 16.03.2015...
Seite 66
Sales & Service Centers Note: All locations may not service all products. Please contact the nearest Sales & Service Center for the appropriate facility to handle your service requirements. Brazil France Mexico USA – Seattle, WA Apex Tool Group Apex Tool Group S.N.C. Apex Tool Group México Apex Tool Group Sales &...
