2.10

Anschlussvarianten

Einkreis-Schaltung
2 KW
Zweikreis-Schaltungen
Ein-Zähler-Messung
2/4 KW
Zwei-Zähler-Messung

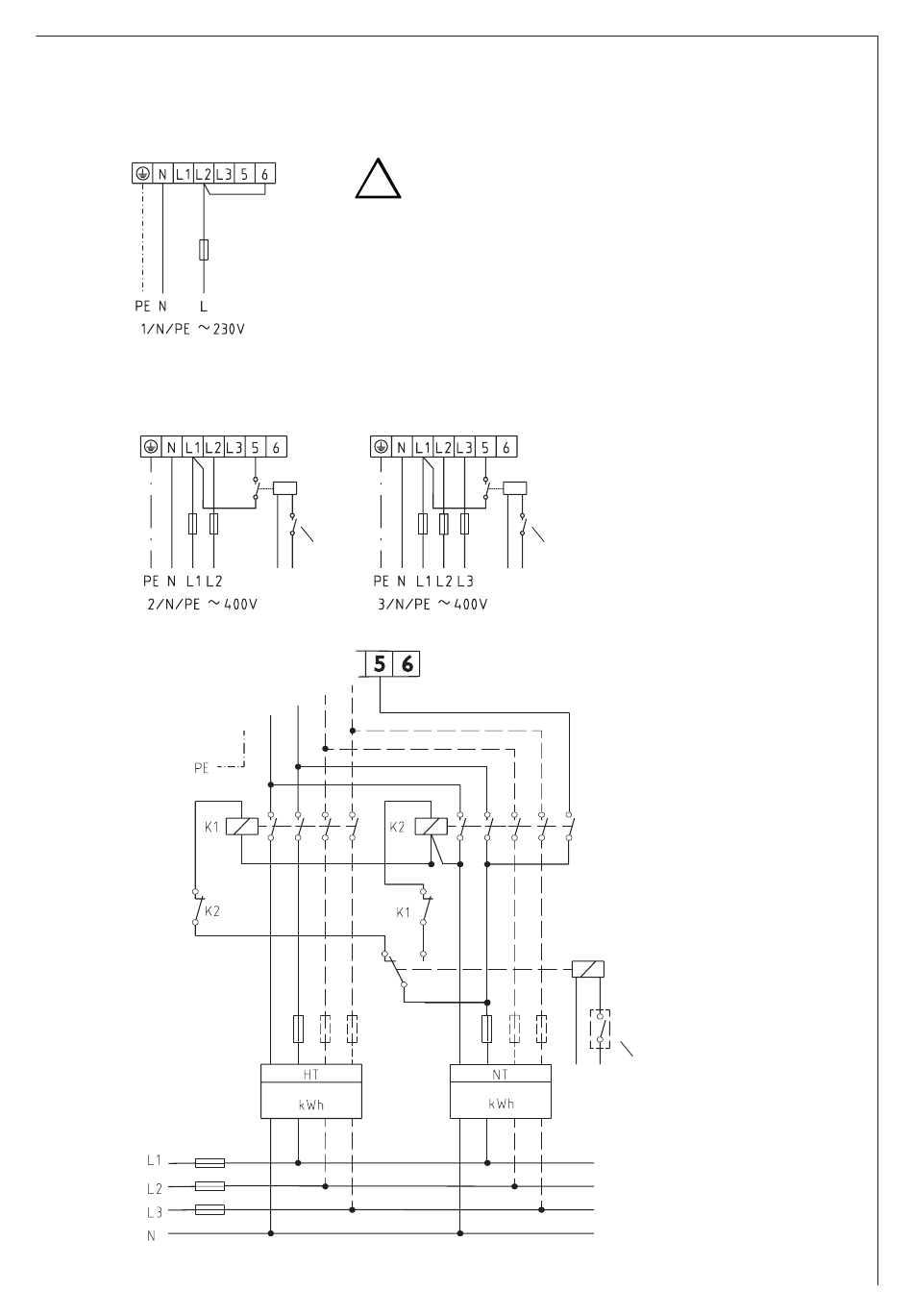

Bild 5: Darstellung der Schaltmöglichkeiten im Anschlussfeld
Achtung! Bei Anschluß auf Klemme L1 oder L3 geht das Gerät
!
nicht in Betrieb!
2/6 KW
EVU-
Kontakt
5 6
EVU-
Kontakt
EVU-
Kontakt
Für den Installateur
9
