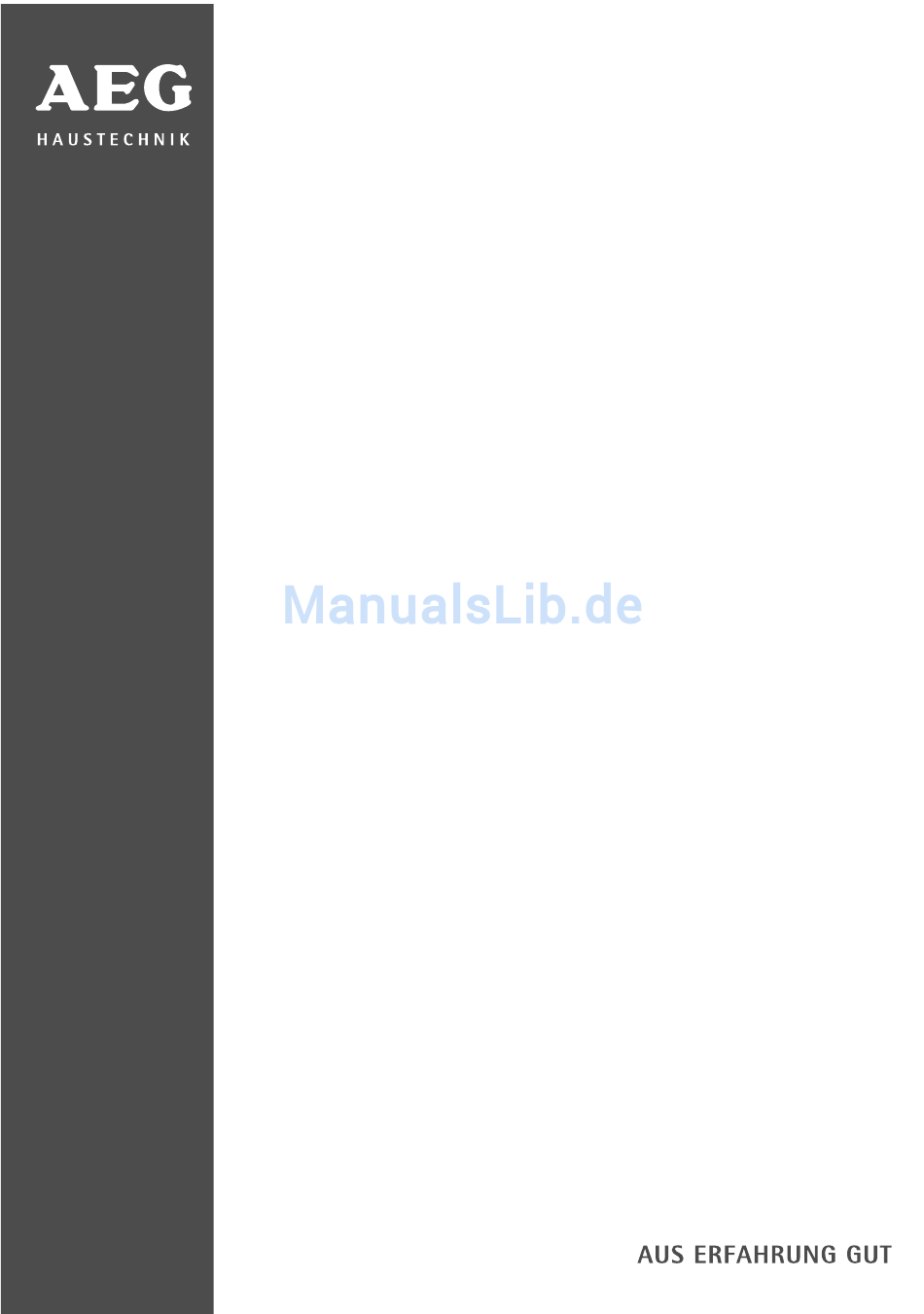

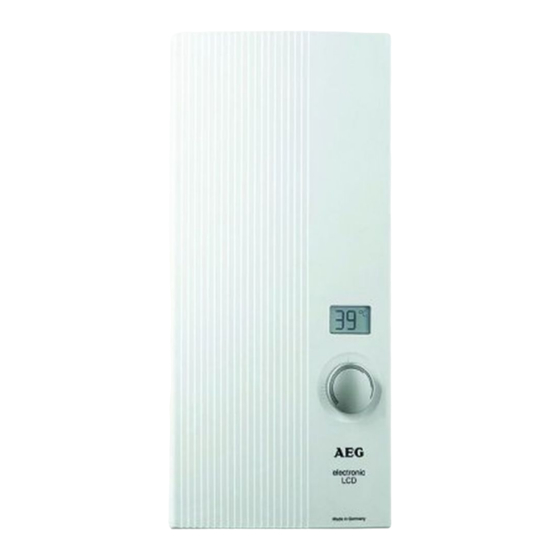

- Seite 1 DDLE 18,21,24,27 Durchlauferhitzer, elektronisch Montage- und Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Hinweise für den Benutzer Allgemein Bedienung des Gerätes Temperaturvorwahl Warmwassermenge Pflege und Wartung des Gerätes Hinweise für den Installateur Allgemeines Geräteaufbau Technische Daten Gerätefunktion Sicherheitstemperatur- und Druckbegrenzer Montage des Gerätes Maßbild Geräteinstallation Haubendemontage Wandbefestigung Wasseranschluss Unterputzinstallation Installationsvarianten Montagezubehör Reinigen der Siebvorlage Durchflussbegrenzung Elektrischer Anschluss... -
Seite 3: Hinweise Für Den Benutzer
Hinweise für den Benutzer Allgemein Die Installation und erste Inbetriebnahme darf nur von einem zuge- lassenen Fachmann bzw. einer Fachfirma ausgeführt werden. Bevor das Gerät benutzt wird, bitte diese Anleitung sorgfältig durchle- sen. Für Schäden, die durch Nichtbeachtung dieser Anleitung entste- hen, übernehmen wir keine Haftung. -
Seite 4: Warmwassermenge
Warmwassermenge Bis zur max. Leistungsgrenze des Gerätes liefert der Durchlauferhitzer die eingestellte Warmwassertemperatur unabhängig von der gewählten Wasserdurchflussmenge. Wird bei voll geöffnetem Warmwasserventil die Warmwasser- temperatur nicht erreicht, fließt mehr Wasser als die Geräteleistung erwärmen kann. In diesem Fall muss der Warmwasserhahn etwas geschlossen werden. -
Seite 5: Hinweise Für Den Installateur
Hinweise für den Installateur Allgemeines Der Durchlauferhitzer wird unter Beachtung der einschlägigen VDE-Bestim- mungen und DIN-Normen gefertigt und geprüft. Das Gerät entspricht dem Gerätesicherheitsgesetz. Die Angaben auf dem Leistungsschild, die techni- schen Anschlussbestimmungen der zuständigen Elektrizitäts- und Wasser- werke sowie die VDE 0100 und die DIN 1988 sind bei der Installation zu beachten. -
Seite 6: Technische Daten
Technische Daten Modell DDLE 18 DDLE 21 DDLE 24 DDLE 27 Bauart geschlossen Nenninhalt Abmessungen Breite Höhe Tiefe Gewicht Nennüberdruck MPa (bar) 1(10) Schutzklasse nach VDE Schutzart nach VDE IP 25 (strahlwassergeschützt) Prüfzeichen siehe Leistungsschild Wasseranschluss G 1/2 A Elektroanschluss... -
Seite 7: Gerätefunktion
Gerätefunktion Der vollelektronisch geregelte Durchlauferhitzer ist ein Druckgerät zur Ver- sorgung einer oder mehrerer Zapfstellen und erwärmt das Wasser im Durchfluss. Ein Strömungssensor schaltet die Beheizung bei einer Durchflussmenge von ca. 3 l/min ein und bei ca. 2,5 l/min wieder aus. Die microprozessorgesteuerte Elektronik paßt die Heizleistung automatisch unter Berücksichtigung der Zulauftemperatur, der am Temperaturwählknopf eingestellten Auslauftemperatur und der Wasserdurchflussmenge an. -
Seite 8: Montage Des Gerätes
Montage des Gerätes Das Gerät darf nur in frostfreien Räumen installiert bzw. gelagert werden. Maßbild = Schnellspanner für Gerätebefestigung = Wandbefestigung = Kabeleinführungsöffnung oben 3a = Kabeleinführung bei E-Anschluss unten = Netzanschlussklemme (Werkseinstellung) 4a = Netzanschlussklemme bei E-Anschluss unten = Kaltwasseranschluss mit Siebvorlage = Warmwasserauslauf... -
Seite 9: Geräteinstallation
Geräteinstallation Vorsichtig auspacken und Beipack entnehmen. Gerät zur Montage vorbereiten. Haubendemontage Rastnase an der Geräteunterseite mit Schraubendreher von oben oder von vorne eindrücken und Haube abnehmen. Verbindungsleitung des Temperatur-Sollwert- gebers an der Elektronik abziehen. Der Drehbereich des Temperaturwählknopfes kann begrenzt werden (siehe Seite 15). Wandbefestigung Mit beiliegender Montageschablone Dübellöcher anzeichnen, Dübel setzen... -
Seite 10: Wasseranschluss
ADEw 70 D - AEG Einhebel-Wandbatterie für Dusche ADEw 70WD - AEG Einhebel-Wandbatterie m. Umsch. Wanne/Dusche ADEu 70WT - AEG Einhebelmischer m. Ablaufg. für Waschtisch ADEu 70S AEG Einhebelmischer für Spültisch ADEu 70SB - AEG Einhebelmischer für Spültisch, mit herausziehbarer Geschirrbrause... -
Seite 11: Installationsvarianten
Versatzstück mit Holz- schraube (4) zur Armaturenbefestigung zu ersetzen. Für diese Installationsvariante eignen sich: ADEo70 - AEG Übertisch-Einhebelmischer m. Schwenkauslauf und Verlängerungsrohren 300 mm ADEo 70WD - AEG Übertisch- Einhebelmischer m. Umschaltung Wanne/Brause, mit Handbrause, Wandhalter und Verlängerungsrohren 300 mm. -
Seite 12: Montagezubehör
Montagezubehör: Untertischmontagesatz UT 104, E-Nr. 612 899 104 Montagesatz für Anschluss an vorhandene Eckventile. Markierungen in der Abdeckhaube für die Rohr- durchführungen in der Gerätehaube oben ausschnei- den. Falls erforderlich, kann die Haube zusätzlich oben mit zwei Schrauben befestigt werden. Der Anschluss erfolgt über Konusverschraubung G 3/8 für Rohre mit 10 mm Durchmesser. -
Seite 13: Durchflussbegrenzung
Durchflussbegrenzung Der im Kaltwasseranschlussstück (1) eingebaute Wassermengenregler (2) begrenzt die Durchflussmenge so (siehe Tabelle S. 4), dass eine duschgerechte Auslauf- temperatur (ca. 40°C) erhalten bleibt. Elektrischer Anschluss Der Elektroanschluss darf erst nach dem Wasseranschluss erfolgen! Das Gerät ist nur für den festen Anschluss an Drehstrom 400 V 3 ~ geeignet. -
Seite 14: Netzanschluss
Netzanschluss unten (alternativ) Bei dieser Anschluss- variante die Netzanschluss- klemme (1) von oben nach unten versetzen. Klemmenbezeichnung auf der Rückwand beachten und Verbindungsleitungen zum Sicherheits- temperatur- und Druck- begrenzer nicht ver- spannen. Kabeleinführungsöffnung (2), Einführungstülle (3) und Tüllenbefestigung unter der Netzanschlussklemme wie bei Netzanschluss oben beschrieben, ausführen. -
Seite 15: Vorrangschaltung
Vorrangschaltung Steuerspannung NT-Strom HT-Strom Wird der Durchlauferhitzer in Verbin- dung mit Speicherheizgeräten mon- tiert, erhält der Durchlauferhitzer Vor- rang. In die Verteilung ist das emp- fohlene Lastabwurfrelais einzubauen. Der dafür vorgesehene Außenleiter L2 ist an der Netzanschlussklemme gekennzeichnet. Lastabwurfrelais Heizungssch tz Durchlauferhitzer Wärmespeicher Heizgerät... -
Seite 16: Haubenmontage
Haubenmontage Verbindungsleitung des Temperatur-Soll- wertgebers auf die Elektronik stecken, Gerätehaube in die Rückwandoberkante ein- hängen und nach unten schwenken, bis sie hörbar einrastet. Zusätzlich kann bei Bedarf die Haube ne- ben der Rastnase mit einer Schraube gesi- chert werden. Hinweis: Die Herstellung der Geräte erfolgt unter Beachtung der Trinkwasserverordnung Trinkw V 2000. -
Seite 17: Störungshilfe
Störungshilfe (Hinweise für den Fachmann) Bei allen Störungen ist zuerst zu prüfen, ob die Sicherung bzw. Leitungsschutzschalter ausgelöst haben. Störung Ursache Behebung - Heizung schaltet nicht Spannung prüfen. - Keine Spannung am Gerät, Durchflusssensor - Durchflusssensor prüfen nicht gesteckt/defekt - Durchfluss zu gering <... -
Seite 18: Fehleranzeige
Fehleranzeige Fehlerbild Anzeige mögliche Fehler LED 1 LED 2 - Phase L1 oder L3 fehlt ohne Anzeige, - Durchflusssensor nicht gesteckt Keine Leistung / defekt ohne Anzeige, - Phase L2 fehlt Solltemperatur wird nicht erreicht ohne Anzeige, - Sollwertgeber nicht konstante Auslauf- aufgesteckt temperatur 45°C... -
Seite 19: Kundendienst
Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Entsorgung von Transport- und Verkaufsverpackungsmaterial AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/-Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die -umweltschonende Aufarbeitung der Verpackungen. -
Seite 20: Entsorgung
Das Altgerät ist fach- und sachgerecht zu entsorgen. Im Rahmen des Kreislaufwirtschaft- und Abfallgesetzes und der damit verbundenen Produktverantwortung ermöglicht AEG Haustechnik mit einem kostengünstigen Rücknahmesystem die Entsorgung von Altgeräten. Fragen Sie uns oder Ihren Fachhandwerker/Fachhändler. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten.
