2.7
Abmessungen
5
6

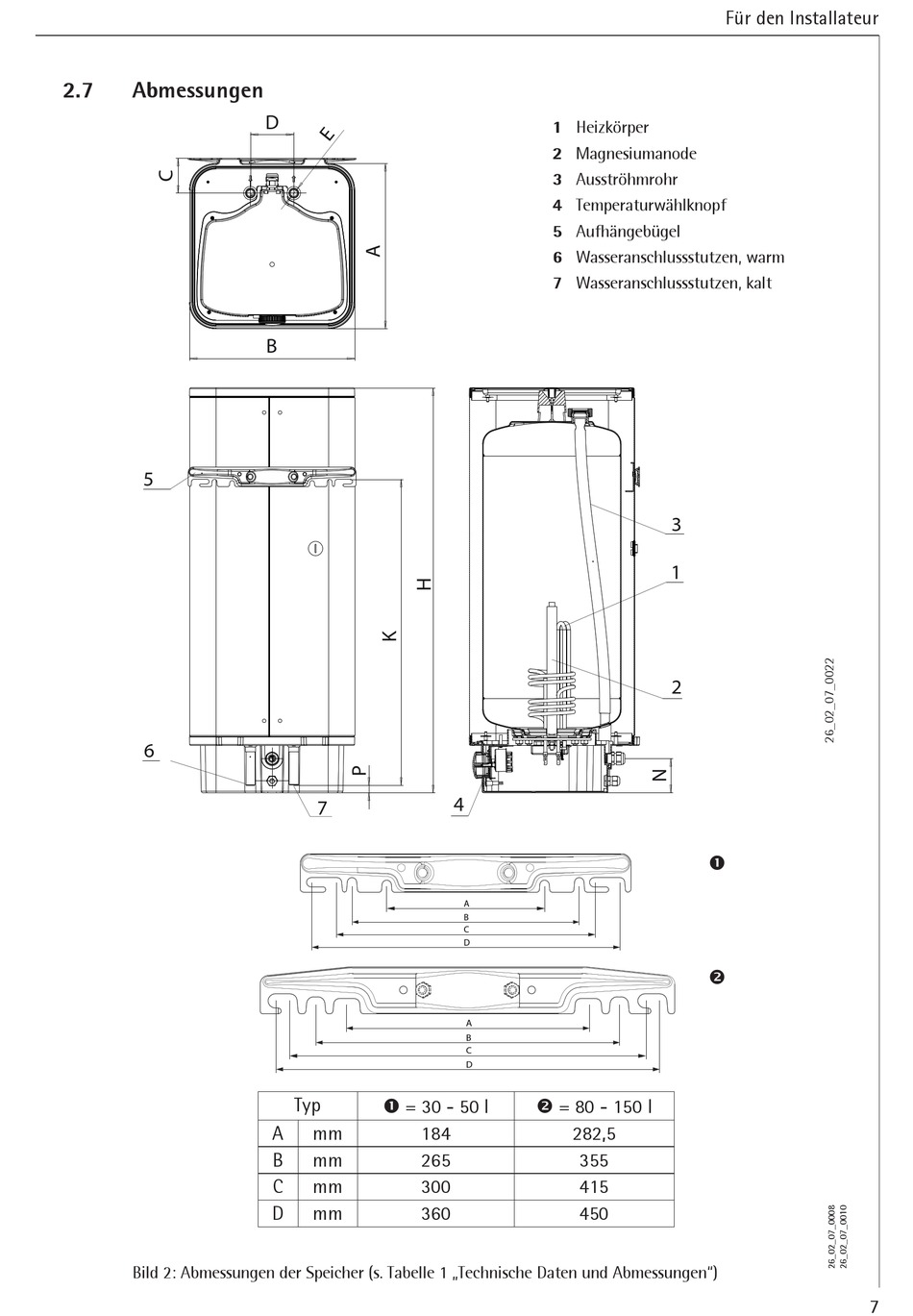

Bild 2: Abmessungen der Speicher (s. Tabelle 1 „Technische Daten und Abmessungen")
D
B
7
Typ
= 30 - 50 l
A
mm
184
B
mm
265
C
mm
300
D
mm
360
1 Heizkörper
2 Magnesiumanode
3 Ausströhmrohr
4 Temperaturwählknopf
5 Aufhängebügel
6 Wasseranschlussstutzen, warm
7 Wasseranschlussstutzen, kalt
4
A
B
C
D
A
B
C
D
= 80 - 150 l
282,5
355
415
450
Für den Installateur
3
1
2
7
