BEGA 7319 Gebrauchsanweisung

00.00 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
200
Anwendung
Scheinwerfer mit Erdspieß, Anschlussleitung
und Schutzkontaktstecker für die
ortsveränderliche Montage.
Für die Anstrahlung von Pflanzen, Baudetails
und für viele andere Beleuchtungsaufgaben im
privaten Bereich.
Leuchtmittel
Halogen-Metalldampflampe
HIT-TC-CE 35 W · G 8,5
Osram: HCI-TC 35 W
Philips: CDM-TC 35 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Erdspieß aus UV-beständigen Kunststoff –
Polyamid, glasfaserverstärkt
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 350°
Schwenkbereich des Scheinwerfers +85°/-55°
Anschlussfertig verdrahtet mit
5 m Anschlussleitung H05RN-F 3G1@
und Netzstecker
Fassung G 8,5
Vorschaltgerät 230/240/250 V y 50 Hz
umschaltbar · Versandschaltung 230 V
Zündgerät mit Timer
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,5 kg
Lichttechnik
Bündelnde rotationssymmetrische
Lichtstärkeverteilung.
Halbstreuwinkel 20°
Für spezielle Beleuchtungsaufgaben ist es
durch Austausch des Abschlussglases
möglich, den symmetrischen Lichtkegel
in eine streuende oder eine bandförmige
Lichtstärkeverteilung zu ändern.
Für farbiges Licht kann der Scheinwerfer mit
dichroitischen Farbeffektfiltern ausgerüstet
werden.

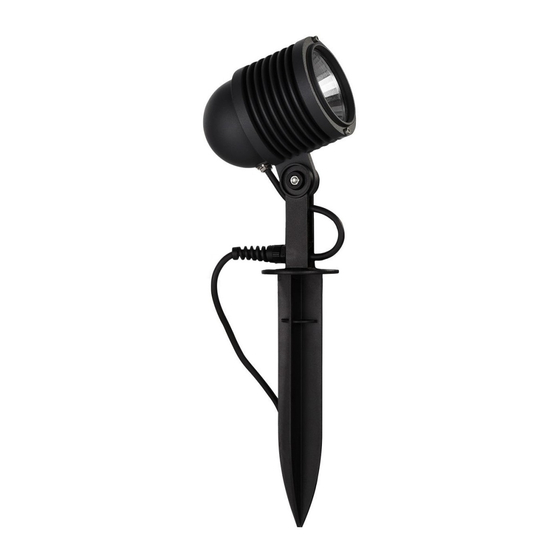

Scheinwerfer
Floodlight
Projecteur
Ø 155
Application
Floodlight with earthspike, connecting cable
and safety plug, for portable installation.
For lighting plants, details on buildings and
for a variety of lighting tasks in private areas.
Lamp
Metal halide discharge lamp
HIT-TC-CE 35 W · G 8,5
3700 lm Osram: HCI-TC 35 W
3100 lm Philips: CDM-TC 35 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Earth spike made of UV-resistant glass - fibre
reinforced polyamide synthetic
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Rotation range of floodlight 350°
Swivel range of floodlight +85°/-55°
Factory pre-wired with
5 m connecting cable H05RN-F 3G1@
and power plug
Lampholder G 8,5
Ballast 230/240/250 V y 50 Hz
tapped · Dispatch connection 230 V
Ignitor with timer
Safety class I
Protection class IP 65
Dust tight and protection against water jets
r – Safety mark
c – Conformity mark
Weight: 3.5 kg
Light technique
Floodlight with rotationally symmetrical
light distribution.
Half beam angle 20°
By changing the diffuser lense it is possible to
alter the symmetrical light distribution into a
wide beam or flat beam light distribution.
For coloured light the floodlight can be
equipped with a dichroic colour effect filters.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65 r
85°
55°
Utilisation
Projecteur avec piquet, câble de raccordement
et fiche pour installation mobile.
Pour l'éclairage de plantes, détails de
l'architecture et pour de nombreuses
applications d'éclairages dans le secteur privé.
Lampe
Lampe aux halogénures métalliques
HIT-TC-CE 35 W · G 8,5
3700 lm Osram: HCI-TC 35 W
3100 lm Philips: CDM-TC 35 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium
et acier inoxydable
Piquet en matière synthétique résistant
- Polyamide renforcée à la fibre de verre
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Projecteur orientable sur 350°
Inclinaison max. +85°/-55°
Prêt au raccordement avec 5 m de câble
H05RN-F 3G1@ et fiche
Douille G 8,5
Ballast 230/240/250 V y 50 Hz
permutable · Branchement d'usine 230 V
Amorceur temporisé
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,5 kg
Technique d'éclairage
Projecteur à répartition lumineuse
à rotation symétrique intensive.
Angle diffusion à demi-intensité 20°
Pour des applications d'éclairages spéciales,
on peut en changeant le verre, modifier le
faisceau symétrique en une répartition
lumineuse diffuse ou en forme de bandeau.
Pour obtenir une lumière colorée le projecteur
peut être équipé avec un filtre dichroique de
couleur.
!
7319
3700 lm
3100 lm
