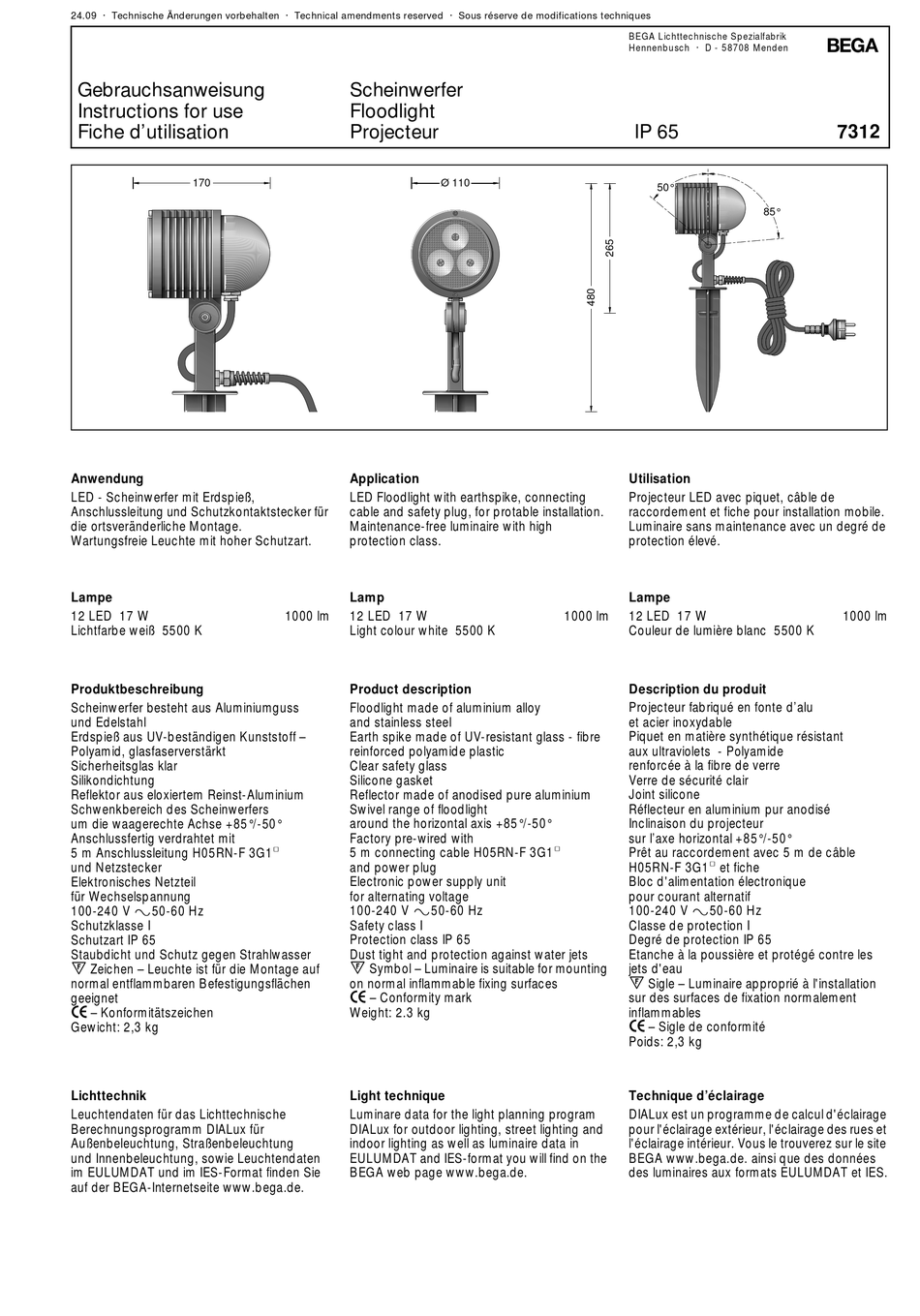

BEGA 7312 Gebrauchsanweisung

24.09 · Technische Änderungen vorbehalten · Technical amendments reserved · Sous réserve de modifications techniques
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
170
Anwendung
LED - Scheinwerfer mit Erdspieß,
Anschlussleitung und Schutzkontaktstecker für
die ortsveränderliche Montage.
Wartungsfreie Leuchte mit hoher Schutzart.
Lampe
12 LED 17 W
Lichtfarbe weiß 5500 K
Produktbeschreibung
Scheinwerfer besteht aus Aluminiumguss
und Edelstahl
Erdspieß aus UV-beständigen Kunststoff –
Polyamid, glasfaserverstärkt
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinst-Aluminium
Schwenkbereich des Scheinwerfers
um die waagerechte Achse +85°/-50°
Anschlussfertig verdrahtet mit
5 m Anschlussleitung H05RN-F 3G1@
und Netzstecker
Elektronisches Netzteil
für Wechselspannung
100-240 V y50-60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
h Zeichen – Leuchte ist für die Montage auf
normal entflammbaren Befestigungsflächen
geeignet
c – Konformitätszeichen
Gewicht: 2,3 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung
und Innenbeleuchtung, sowie Leuchtendaten
im EULUMDAT und im IES-Format finden Sie
auf der BEGA-Internetseite www.bega.de.
Scheinwerfer
Floodlight
Projecteur
Ø 110
Application
LED Floodlight with earthspike, connecting
cable and safety plug, for protable installation.
Maintenance-free luminaire with high
protection class.
Lamp
1000 lm 12 LED 17 W
Light colour white 5500 K
Product description
Floodlight made of aluminium alloy
and stainless steel
Earth spike made of UV-resistant glass - fibre
reinforced polyamide plastic
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Swivel range of floodlight
around the horizontal axis +85°/-50°
Factory pre-wired with
5 m connecting cable H05RN-F 3G1@
and power plug
Electronic power supply unit
for alternating voltage
100-240 V y50-60 Hz
Safety class I
Protection class IP 65
Dust tight and protection against water jets
h Symbol – Luminaire is suitable for mounting
on normal inflammable fixing surfaces
c – Conformity mark
Weight: 2.3 kg
Light technique
Luminare data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT and IES-format you will find on the
BEGA web page www.bega.de.
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
50°
Utilisation
Projecteur LED avec piquet, câble de
raccordement et fiche pour installation mobile.
Luminaire sans maintenance avec un degré de
protection élevé.
Lampe
1000 lm 12 LED 17 W
Couleur de lumière blanc 5500 K
Description du produit
Projecteur fabriqué en fonte d'alu
et acier inoxydable
Piquet en matière synthétique résistant
aux ultraviolets - Polyamide
renforcée à la fibre de verre
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Inclinaison du projecteur
sur l'axe horizontal +85°/-50°
Prêt au raccordement avec 5 m de câble
H05RN-F 3G1@ et fiche
Bloc d'alimentation électronique
pour courant alternatif
100-240 V y50-60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
h Sigle – Luminaire approprié à l'installation
sur des surfaces de fixation normalement
inflammables
c – Sigle de conformité
Poids: 2,3 kg
Technique d'éclairage
DIALux est un programme de calcul d'éclairage
pour l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur. Vous le trouverez sur le site
BEGA www.bega.de. ainsi que des données
des luminaires aux formats EULUMDAT et IES.
!
7312
85°
1000 lm
