BEGA 7921 Gebrauchsanweisung

13.12 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Montagedose
Mounting box
Boîte de montage
Anwendung
Scheinwerfer mit breitstreuender
Lichtstärkeverteilung für die
ortsfeste Montage auf einer Wand, unter
einer Decke oder auf einem Sockel.
Für die Anstrahlung von Pflanzen, von Mauern,
Wandflächen und für viele andere
Beleuchtungsaufgaben im privaten Bereich.
Leuchtmittel
Kompakt-Leuchtstofflampe mit
elektronischem Vorschaltgerät und Sockel E 27
TCA-SE
Philips: Master Ambiance 8 W
Philips: Master Ambiance 12 W
Philips: Master Ambiance 16 W
Osram: Superstar Miniball 11 W
Osram: Superstar Miniball 15 W
TC-TSE
Philips: Master Genie 8 W
Philips: Master Genie 11 W
Philips: Master Genie 14 W
Osram: Dulux Superstar Stick 14 W
TC-DSE
Philips: Master PL Electronic 8 W
Osram: Dulux Superstar Stick 7 W
LED-Lampe mit Sockel E 27
Philips: Master LEDbulb 8 W
Philips: Master LEDbulb 12 W
Osram: Parathom Pro Classic 8,5 W
Osram: Parathom Pro Classic 12 W
Produktbeschreibung
Scheinwerfer besteht aus Kunststoff –
Polyamid, glasfaserverstärkt
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 325°
Schwenkbereich des Scheinwerfers
um die waagerechten Achse +70° / -30°
Werkzeugloser Lampenwechsel
Werkzeuglose Brennlageneinstellung
Montagedose mit 2 Befestigungsbohrungen
ø 5 mm · Abstand 60 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung
bis ø 10,5 mm max. 3 x 1,5@
Anschlussklemmen 2,5@
Fassung E 27
Schutzklasse II 2
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,8 kg
Downloaded from www.Manualslib.com

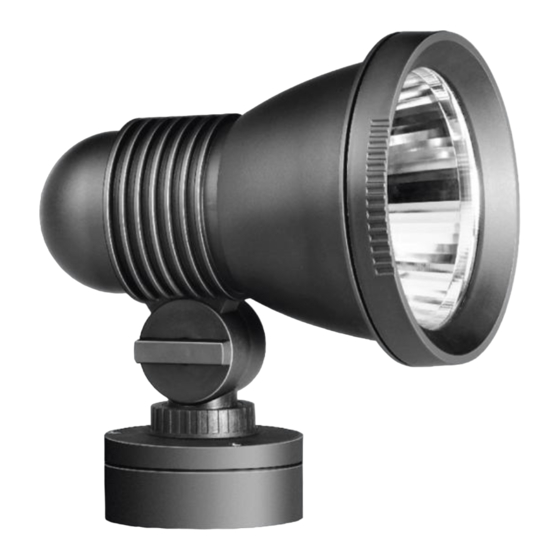

Scheinwerfer
Floodlight
Projecteur
20
Ø 5
Application
Floodlight with broad spread light distribution
for permanent installations on a wall, under a
ceiling or on a pillar.
For floodlighting plants, walls and other
surfaces and for various lighting tasks in the
private sector.
Lamps
Compact fluorescent lamp with electronic
ballast and E 27 lamp base
TCA-SE
Philips: Master Ambiance 8 W
420 lm
630 lm Philips: Master Ambiance 12 W
900 lm Philips: Master Ambiance 16 W
550 lm Osram: Superstar Miniball 11 W
850 lm Osram: Superstar Miniball 15 W
TC-TSE
435 lm Philips: Master Genie 8 W
600 lm Philips: Master Genie 11 W
820 lm Philips: Master Genie 14 W
Osram: Dulux Superstar Stick 14 W
820 lm
TC-DSE
432 lm Philips: Master PL Electronic 8 W
380 lm Osram: Dulux Superstar Stick 7 W
LED Lamp with E 27 lamp base
470 lm Philips: Master LEDbulb 8 W
806 lm Philips: Master LEDbulb 12 W
470 lm Osram: Parathom Pro Classic 8,5 W
810 lm Osram: Parathom Pro Classic 12 W
Product description
Floodlight made of glass-fibre
reinforced polyamide
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Rotation range of floodlight 325°
Swivel range of floodlight
around the horizontal axis +70° / -30°
Toolless relamping
No tools are needed to adjust the
operating position
Mounting box with 2 fixing holes ø 5 mm
60 mm spacing
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm
max. 3 x 1.5@
Connecting terminals 2.5@
Lampholder E 27
Safety class II 2
Protection class IP 65
Dust tight and protection against water jets
r – Safety mark
c – Conformity mark
Weight: 0.8 kg
manuals search engine
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
150
90
Utilisation
Projecteur à répartition lumineuse extensive
pour l'installation fixe à un mur, au plafond ou
sur un pilier.
Pour l'éclairage de plantes, de murets, de
surfaces murales et pour de nombreuses autres
applications d'éclairages dans le secteur privé.
Lampes
Lampe fluorescente compacte avec ballast
électronique et douille E 27
TCA-SE
420 lm Philips: Master Ambiance 8 W
630 lm Philips: Master Ambiance 12 W
900 lm Philips: Master Ambiance 16 W
550 lm Osram: Superstar Miniball 11 W
850 lm Osram: Superstar Miniball 15 W
TC-TSE
435 lm Philips: Master Genie 8 W
600 lm Philips: Master Genie 11 W
820 lm Philips: Master Genie 14 W
820 lm Osram: Dulux Superstar Stick 14 W
TC-DSE
432 lm Philips: Master PL Electronic 8 W
380 lm Osram: Dulux Superstar Stick 7 W
Lampe à LED avec douille E 27
470 lm Philips: Master LEDbulb 8 W
806 lm Philips: Master LEDbulb 12 W
470 lm Osram: Parathom Pro Classic 8,5 W
Osram: Parathom Pro Classic 12 W
810 lm
Description du produit
Projecteur en matière synthétique résistant
- Polyamide renforcée à la fibre de verre
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Rotation du projecteur 325°
Inclinaison du projecteur
sur l'axe horizontal +70° / -30°
Changement de lampe sans outil
Réglage ne nécessitant pas d'outil
Boîte de montage avec 2 trous de fixation
ø 5 mm · Entraxe 60 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm max. 3 x 1,5@
Bornier 2,5@
Douille E 27
Classe de protection II 2
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,8 kg
BEGA
r 2 7921
70°
30°
205
420 lm
630 lm
900 lm
550 lm
850 lm
435 lm
600 lm
820 lm
820 lm
432 lm
380 lm
470 lm
806 lm
470 lm
810 lm
