BEGA 7901 Gebrauchsanweisung

18.13 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Montagedose
Mounting box
Boîte de montage
20
Ø 4,8
Anwendung
LED-Scheinwerfer mit breitstreuender
Lichtstärkeverteilung für die ortsfeste Montage.
Für die Anstrahlung von Pflanzen, von Mauern,
Wandflächen und für viele andere
Beleuchtungsaufgaben im privaten Bereich.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
LED 4,5 W
BEGA Bestellnummer:
Farbtemperatur 3000 K
Anschlussleistung 7 W
Produktbeschreibung
Scheinwerfer besteht aus Kunststoff –
Polyamid, glasfaserverstärkt
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 355°
Schwenkbereich des Scheinwerfers
um die waagerechten Achse +70° / -30°
Werkzeuglose Brennlageneinstellung
Montagedose mit 2 Befestigungsbohrungen
ø 4,8 mm · Abstand 60 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung
bis ø 10,5 mm max. 3 x 1,5
Anschlussklemmen
und Schutzleiterklemme 2,5
LED - Netzteil
100-240 V 50/60 Hz
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
– Konformitätszeichen
Gewicht: 0,6 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT und im IES-Format finden Sie auf
der BEGA-Internetseite www.bega.de.

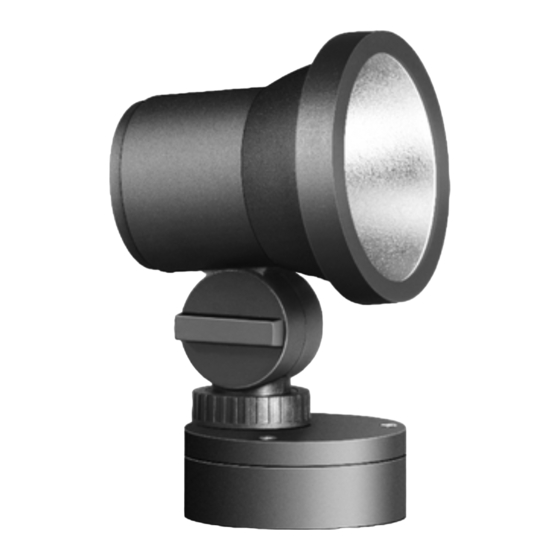

Scheinwerfer
Floodlight
Projecteur
Application
LED Floodlight with broad spread light
distribution for permanent installation.
For floodlighting plants, walls and other
surfaces and for various lighting tasks in the
private sector.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
320 lm LED 4.5 W
LED-0124/830 BEGA Order No.
Colour temperature 3000 K
Connected wattage 7 W
Product description
Floodlight made of glass-fibre
reinforced polyamide
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Rotation range of floodlight 355°
Swivel range of floodlight
around the horizontal axis +70° / -30°
No tools are needed to adjust the
operating position
Mounting box with 2 fixing holes ø 4,8 mm
60 mm spacing
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm
max. 3 x 1.5
Connecting terminals
and earth conductor terminal 2,5
LED-Power supply unit
100-240 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
– Conformity mark
Weight: 0.6 kg
Light technique
Luminare data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT and IES-format you will find on the
BEGA web page www.bega.com.
110
Ø 90
320 lm
LED-0124/830
50/60 Hz
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Utilisation
Projecteur à LED à répartition lumineuse
extensive pour l'installation fixe.
Pour l'éclairage de plantes, de murets, de
surfaces murales et pour de nombreuses autres
applications d'éclairages dans le secteur privé.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lamp
LED 4,5 W
No. de commande:
Température de couleur 3000 K
Puissance de raccordement 7 W
Description du produit
Projecteur en matière synthétique résistant
- Polyamide renforcée à la fibre de verre
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Rotation du projecteur 355°
Inclinaison du projecteur
sur l'axe horizontal +70° / -30°
Réglage ne nécessitant pas d'outil
Boîte de montage avec 2 trous de fixation
ø 4,8 mm · Entraxe 60 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm max. 3 x 1,5
Bornier
et borne de mise à la terre 2,5
Bloc d'alimentation LED
100-240 V 50/60 Hz
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
– Sigle de conformité
Poids: 0,6 kg
Technique d'éclairage
DIALux est un programme de calcul d'éclairage
pour l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur. Vous le trouverez sur le site
BEGA www.bega.fr ainsi que les données des
luminaires aux formats EULUMDAT et IES.
BEGA
7901
320 lm
LED-0124/830
