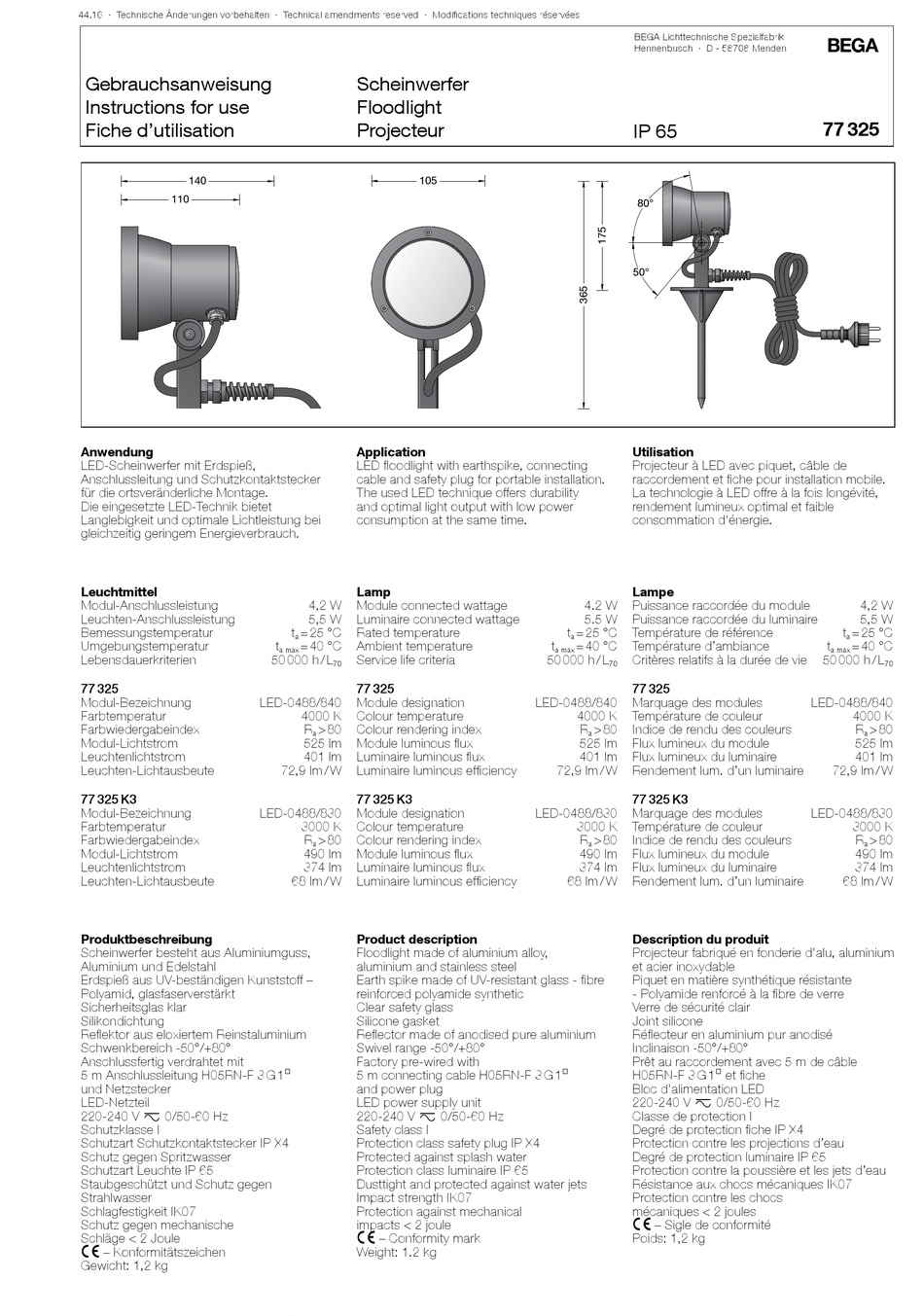

BEGA 77 325 Gebrauchsanweisung

44.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
140
110
Anwendung
LED-Scheinwerfer mit Erdspieß,
Anschlussleitung und Schutzkontaktstecker
für die ortsveränderliche Montage.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Lebensdauerkriterien
77 325
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
77 325 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Scheinwerfer besteht aus Aluminiumguss,
Aluminium und Edelstahl
Erdspieß aus UV-beständigen Kunststoff –
Polyamid, glasfaserverstärkt
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Schwenkbereich -50°/+80°
Anschlussfertig verdrahtet mit
5 m Anschlussleitung H05RN-F 3 G 1@
und Netzstecker
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart Schutzkontaktstecker IP X4
Schutz gegen Spritzwasser
Schutzart Leuchte IP 65
Staubgeschützt und Schutz gegen
Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 1,2 kg
Scheinwerfer
Floodlight
Projecteur
105
Application
LED floodlight with earthspike, connecting
cable and safety plug for portable installation.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
4,2 W Module connected wattage
5,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
50 000 h / L Service life criteria
70
77 325
LED-0488/840 Module designation
4000 K Colour temperature
R > 80 Colour rendering index
a
525 lm Module luminous flux
401 lm Luminaire luminous flux
72,9 lm / W Luminaire luminous efficiency
77 325 K3
LED-0488/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
490 lm Module luminous flux
374 lm Luminaire luminous flux
68 lm / W Luminaire luminous efficiency
Product description
Floodlight made of aluminium alloy,
aluminium and stainless steel
Earth spike made of UV-resistant glass - fibre
reinforced polyamide synthetic
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Swivel range -50°/+80°
Factory pre-wired with
5 m connecting cable H05RN-F 3 G 1@
and power plug
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class safety plug IP X4
Protected against splash water
Protection class luminaire IP 65
Dusttight and protected against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 1.2 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
80°
50°
Utilisation
Projecteur à LED avec piquet, câble de
raccordement et fiche pour installation mobile.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
4.2 W Puissance raccordée du module
5.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
50 000 h / L Critères relatifs à la durée de vie
70
77 325
LED-0488/840 Marquage des modules
4000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
525 lm Flux lumineux du module
401 lm Flux lumineux du luminaire
72,9 lm / W Rendement lum. d'un luminaire
77 325 K3
LED-0488/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
490 lm Flux lumineux du module
374 lm Flux lumineux du luminaire
68 lm / W Rendement lum. d'un luminaire
Description du produit
Projecteur fabriqué en fonderie d'alu, aluminium
et acier inoxydable
Piquet en matière synthétique résistante
- Polyamide renforcé à la fibre de verre
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Inclinaison -50°/+80°
Prêt au raccordement avec 5 m de câble
H05RN-F 3 G 1@ et fiche
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection fiche IP X4
Protection contre les projections d'eau
Degré de protection luminaire IP 65
Protection contre la poussière et les jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
c – Sigle de conformité
Poids: 1,2 kg
!
77 325
4,2 W
5,5 W
t = 25 °C
a
t = 40 °C
a max
50 000 h / L
70
LED-0488/840
4000 K
R > 80
a
525 lm
401 lm
72,9 lm / W
LED-0488/830
3000 K
R > 80
a
490 lm
374 lm
68 lm / W
