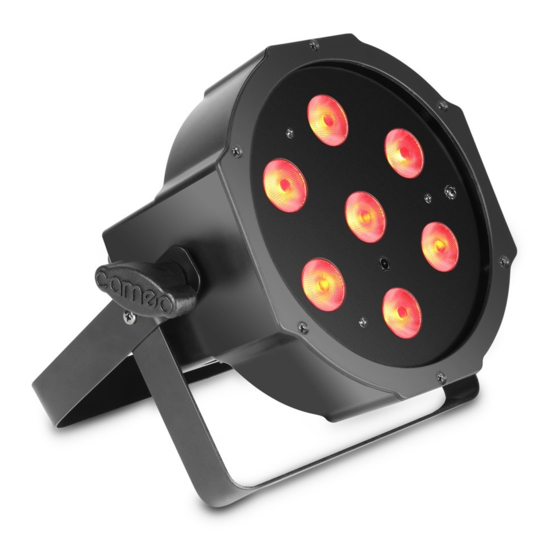

Cameo CLPFLAT1TRI3WIR Bedlenungsanleitung
Flat par can
Vorschau ausblenden
Andere Handbücher für CLPFLAT1TRI3WIR:
- Bedienungsanleitung (137 Seiten) ,
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (125 Seiten)
Verwandte Anleitungen für Cameo CLPFLAT1TRI3WIR
Inhaltszusammenfassung für Cameo CLPFLAT1TRI3WIR
- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO FLAT PAR CAN CLPFLAT1TRI3WIR / CLPFLAT1TRI5X3WIR / CLPFLAT1RGB10IR...
- Seite 2 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibung- slosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.
- Seite 3 FLAT PAR CAN CLPFLAT1TRI3WIR, CLPFLAT1TRI5X3WIR / CLPFLAT1RGB10IR...
-
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 5 SICHERHEITSHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
- Seite 6 Weise eine • Steuerung über optionale Infrarot-Fernbedienung unbegrenzte Zahl unterschiedlicher Farben. Der Cameo LED-Strahler lässt sich sowohl einzeln als EIGENSCHAFTEN: auch im Master/Slave-Betrieb, per Musiksteuerung, • 144 leuchtstarke 10 mm LEDs (48 x Rot, 48 x Grün, via DMX-512-Protokoll und über eine optionale...
- Seite 7 Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. MODE ENTER DOWN DMX-EINGANG 3-polige XLR-Buchse zum Anschließen eines DMX-Kontrollgerätes (z.B. DMX-Mischpult). MODE ENTER DOWN DMX-AUSGANG 3-polige XLR-Buchse zum Weiterleiten des DMX-Steuersignals. IEC-NETZAUSGANGSBUCHSE Dient der Netzversorgung weiterer CAMEO Scheinwerfer (maximal 3A).
- Seite 8 RÜCKANSICHT: MODE ENTER DOWN MIKROFON FÜR DIE MUSIKSTEUERUNG MODE Auswählen der Stand-Alone-Funktionen, DMX-Modi und DMX-Adresse. ENTER Ermöglicht einen Wert zu ändern und Wertänderungen zu bestätigen. UP UND DOWN TASTEN Betätigen Sie die UP und DOWN Tasten, um z.B. Mikrofonempfindlichkeit, Stroboskopgeschwindigkeit, oder DMX-Adresse zu ändern.
-
Seite 9: Bedienung
BEDIENUNG: STATISCHE FARBE Drücken Sie die MODE-Taste so oft, bis im Display "C000" erscheint. Drücken Sie ENTER und wählen anschließend mittels der Tasten UP und DOWN die gewünschte Farbe, oder den Stroboskopeffekt aus ("C1" = Rot, "C2" = Grün, "C3" = Blau, “CF” = Stroboskopeffekt). Die beiden folgenden Ziffern stehen für die Helligkeit (00 - 99) und im "CF"-Modus für die Stroboskopgeschwindigkeit. - Seite 10 BEDIENUNG: FARBWECHSEL Drücken Sie die MODE-Taste so oft, bis im Display "JU00" erscheint. Der Scheinwerfer arbeitet nun im Farbwechsel- Betrieb. Drücken Sie anschließend auf ENTER um dann mittels der Tasten UP und DOWN die Funktion 7 Farben "JU00", oder Stroboskop "JF00" auszuwählen. Die Farbwechsel- und Stroboskopgeschwindigkeit (00 - 99) stellen Sie ein, indem Sie nochmals auf ENTER drücken (alle 4 Ziffern des Displays blinken) und dann mit Hilfe der UP und DOWN Tasten die Werte verändern.
-
Seite 11: Slave-Betrieb
BEDIENUNG: AUTO-MODUS Drücken Sie die MODE-Taste so oft, bis im Display "AUTO" erscheint. In dieser Betriebsart wird automatisch zwischen Farbwechsel- und Farbüberblenden-Modus gewechselt. Die Farbwechsel- bzw. Überblendgeschwindigkeit wird über die Einstellungen des jeweiligen Modus festgelegt. SLAVE-BETRIEB Drücken Sie die MODE-Taste so oft, bis im Display "SLAV" erscheint. Verbinden Sie die Slave- und die Master-Einheit mit einem DMX-Kabel. -
Seite 12: Infrarot-Fernbedienung
INFRAROT-FERNBEDIENUNG (optional) CLPFLAT1REMOTE Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Strahlers verbauten Infrarot-Sensors. Die maximale Reichweite beträgt ca. 8 Meter. In der DMX- und der Slave-Betriebsart ist der Sensor des Strahlers deaktiviert. BL (Blackout) / ON/OFF Die BL-Taste dient dazu, den Strahler abzuschalten, unabhängig davon, in welcher auf der Fernbedienung befindlichen Betriebsart er sich befindet. - Seite 13 INFRAROT-FERNBEDIENUNG (optional) Au (Automatik-Modus) In dieser Betriebsart wird automatisch zwischen Farbwechsel- und Farbüberblenden-Modus gewechselt. Die Farbwechsel- bzw. Überblendgeschwindigkeit wird über die Einstellungen des jeweiligen Modus festgelegt. Su (musikgesteuertes Farbwechselprogramm) Das Mikrofon zur Steuerung befindet sich auf der Rückseite des Strahlers. CM (Farbmakros) Farbpresets, die mit Hilfe der Tasten CM+ und CM- abgerufen werden können.
-
Seite 14: Dmx-Steuerung
DMX-STEUERUNG: 2-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0-100%) 000 - 255 Farb-Makro 000 - 036 037 - 073 Grün 074 - 110 Blau 111 - 147 Gelb 148 - 184 Magenta 185 - 221 Cyan 222 - 255 Weiß... - Seite 15 DMX-STEUERUNG: 3-KANAL-MODUS 2 KANAL WERT FUNKTION 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 6-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0-100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 225 Rot (0 - 100%) 000 - 225...
-
Seite 16: Dmx-Verbindung
DMX-VERBINDUNG: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunika- tion zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/ die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen „DMX IN“- und „DMX OUT“-Anschlüsse (XLR- Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird. - Seite 17 DMX-KABEL: HINWEIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.
-
Seite 18: Technische Daten
TECHNISCHE DATEN: Modellbezeichnung: CLPFLAT1TRI3WIR Produktart: LED Par Can Typ: Flat Can Farbspektrum: LED Anzahl: LED Typ: 3 W TRI Colour Abstrahlwinkel: 30° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 6-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGB Standalone Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, Statische... - Seite 19 TECHNISCHE DATEN: Modellbezeichnung: CLPFLAT1TRI5X3WIR Produktart: LED Par Can Typ: Flat Can Farbspektrum: LED Anzahl: LED Typ: 3 W TRI Colour Abstrahlwinkel: 30° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 6-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGB Standalone Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, Statische Farben, Master/Slave-Betrieb, Farbmakros...
- Seite 20 TECHNISCHE DATEN: Modellbezeichnung: CLPFLAT1RGB10IR Produktart: LED Par Can Typ: Flat Can Farbspektrum: LED Anzahl: 144 (48 x R, 48 x G, 48 x B) LED Typ: 10 mm Abstrahlwinkel: 14° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 6-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGB Standalone Funktionen:...
-
Seite 21: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 22: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 23: Umweltschutz Und Energiesparen
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 24 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
