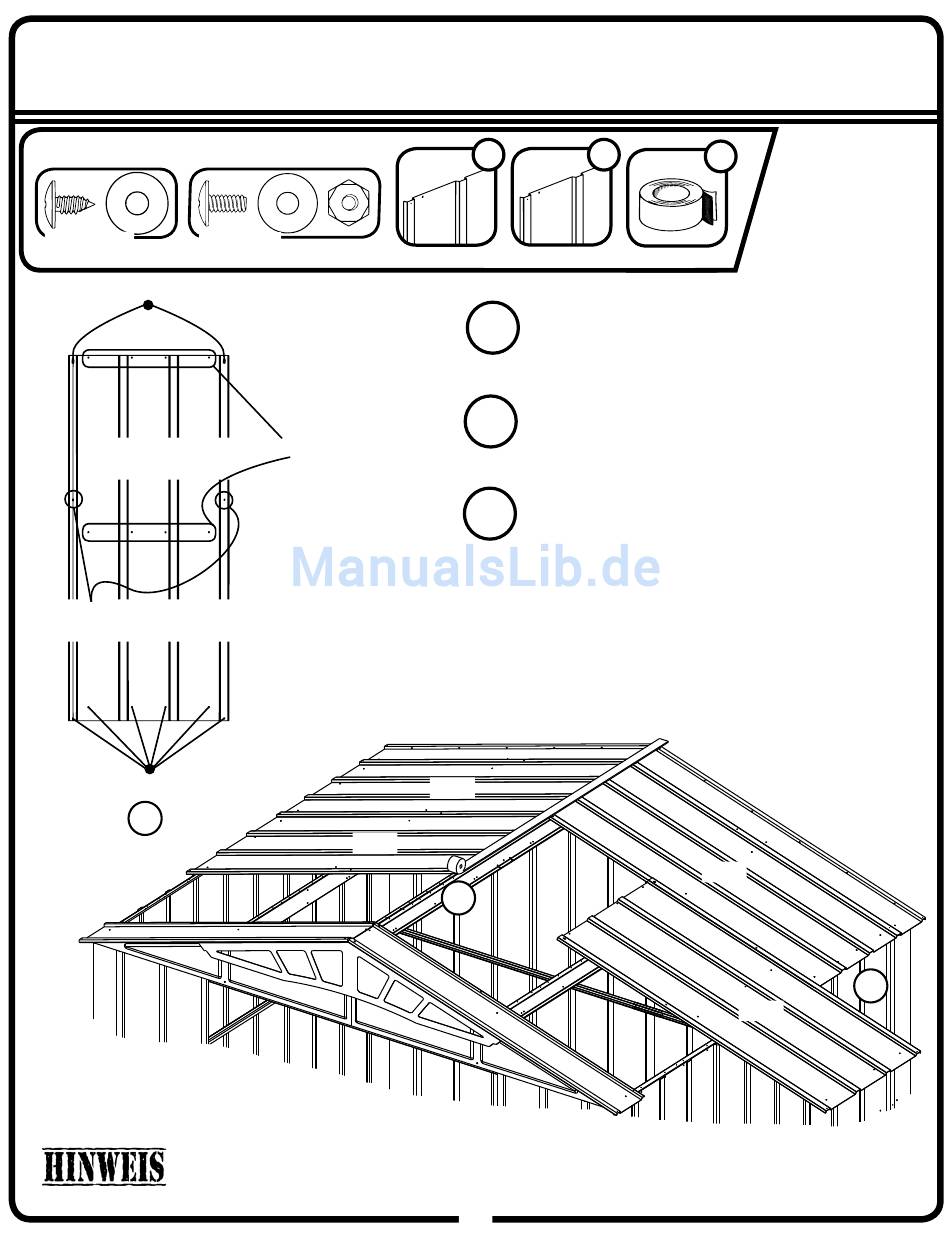

Schritt 17: Montage des Daches
Für diese Seite brauchen Sie:
JS
(MENGE: 32)
(MENGE: 4)
AN FIRSTABDECKUNG BEFESTIGEN
MIT SCHRAUBEN AN DACHTRÄGERN
MIT MASCHINENSCHRAUBE UND MUTTER
AM NACHBARBLECH BEFESTIGEN
NOCH NICHT VERSCHRAUBEN
3
Bringen Sie die Bleche 5 - 8 wie in dem Schaubild auf Seite 36 zu sehen an.
Das Dichtungsband sollte als durchgängiger
Streifen entlang der Firstkante aufgeklebt werden
JB
(NÄCHSTE ZWEI SEITEN)
BEFESTIGEN
7743
2
2
7571
7743
1
Beginnen Sie mit dem Aufkleben des Dichtungsbands
auf dem Dachfi rst. Kleben Sie nach der Montage jedes
weiteren Blechs weiteres Dichtungsband auf.
2
Bringen Sie die Bleche 5 - 8 in der im Schaubild auf
Seite 36 angegebenen Reihenfolge an. Verwenden Sie
das Schaubild links, während Sie das Dach montieren.
Schrauben Sie keine Schrauben in die Löcher am
3
unteren Ende der Bleche ein. Bringen Sie die Bleche 9
und 10 noch nicht an. Vergewissern Sie sich nochmals,
dass die Bleche an der richtigen Stelle installiert
werden. Die im Schaubild mit der Platzierung der
Dachbleche auf Seite 36 angegebenen Teilenummern
müssen den auf den Bleche aufgedruckten Nummern
entsprechen.
7571
1
38
1
67545
7571
7743
GE-38W
2
