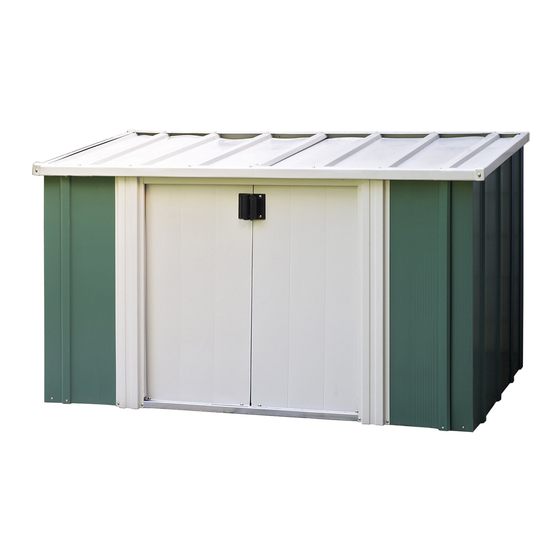

- Seite 1 Gerätehaus LD01 Modell Nr. NB63 NG63 Der größte Hersteller von Unterstellgebäuden weltweit 706601207 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Werkzeug Und Material
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen. - Seite 6 FUNDAMENTE LD06 Es gibt viele Möglichkeiten, ein Fundament für Ihr Gerätehaus zu erstellen. Wir zeigen Ihnen hier zwei Möglichkeiten. MÖGLICHKEIT 1: EIN FUNDAMENT AUS HOLZ Bevor Sie mit der Arbeit beginnen, besorgen Sie sich das Material, das Sie hierfür benötigen: ●...
- Seite 7 ZUBEHÖRBEUTEL LD07 Nehmen Sie diese Schrauben aus dem Schraubenbeutel und legen Sie sie bis zum letzten Montageschritt beiseite 65900A 65103 schwarze Schrauben (8) 65923 65004 (68) Muttern (70) Schrauben (68) selbstschneidende Schrauben (mit den Schrauben verpackt) 65109 66646 Hutmutter (2) 66045 6481 Plastik-U-Scheiben (120)
- Seite 8 Stückliste LD08 Abb. Teil- Anzahl Bezeichnung im Karton Checkliste 10499 horiz. Türversteifung 9747 Wandpaneel, hinten 9748 Eckpaneel, hinten 9749 Eckpaneel, vorne 9750 Deckelpaneel 9751 Deckelendpaneel 9752 Bodenrahmen, hinten 9753 Bodenrahmen, seitl. 9754 Bodenrahmen, vorne 9755 Türlaufschienenführung 9756 Türlaufschiene 9757 Wandrahmen, hinten 9758 Wandführung, seitl.
- Seite 9 Montage Nach Nummern LD09 14 3...
- Seite 10 ● ● ● ● ● 9755 Türlaufschienenführung (1) ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 9754 vorderer Bodenrahmen (1) Schritt 1 ● ● ● ● ● 9753 seitlicher Bodenrahmen (2) Montage des Bodenrahmens ● ● ● ● ● 9752 hinterer Bodenrahmen (1) LD10 Der vordere Bodenrahmen besteht aus zwei Teilen.
- Seite 11 ● ● ● ● ● ● ● 9747 hinteres Wandpaneel(2) Hierzu benötigen Sie folgende Teile Schritt 2 ● ● ● ● ● 9748 hinteres Eckpaneel (2) Montage der Ecken/Wandpaneele ● ● ● ● ● 9749 vorderes Eckpaneel (2) LD11 HINWEIS Von diesem Punkt der Montage an brauchen Sie mehrere Stunden.
- Seite 12 ● ● Hierzu benötigen Sie folgende Teile Schritt 3 ● ● ● ● ● 9756 Türlaufschiene (1) Montage der ● ● ● ● ● 9760 Türpfosten (2) Türlaufschiene/Pfosten LD12 Die Türlaufschienengruppe trägt die Schiebetüren und verstärkt die Vorderwand. Die Türpfosten versteifen die Türöffnung und sehen attraktiv aus.
- Seite 13 ● ● Hierzu benötigen Sie folgende Teile Schritt 4 ● ● ● ● ● 9764 hintere Deckelführung (1) Montage der hinteren ● ● ● ● ● 9757 hinterer Wandrahmen (1) Deckelführung/Rahmen LD13 SCHRITT Drei Scharniere mit jeweils sechs Schrauben und Muttern zwischen der hinteren Deckelführung und dem hinteren Wandrahmen montieren.
- Seite 14 ● ● Hierzu benötigen Sie folgende Teile Schritt 5 ● ● ● ● ● 9759 linke Seitenwandführung (1) Montage der ● ● ● ● ● 9758 rechte Seitenwandführung (1) Seitenwandführungen LD14 Die Hauptteile des Rahmens versteifen die vorderen und hinteren Wände.
- Seite 15 ● ● ● ● ● ● ● 9751 Deckelendpaneel (2) Hierzu benötigen Sie folgende Teile Schritt 6 ● ● ● ● ● 9750 Deckelpaneel (2) Deckel-Montage ● ● ● ● ● 9763 vordere Deckelführung (1) LD15 Für jede selbstschneidende Schraube im Deckel wird eine U- SCHRITT SCHRITT Scheibe benötigt.
- Seite 16 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 9765 linke Deckelführung (1) Schritt 7 ● ● ● ● ● 9766 rechte Deckelführung (1) Montage der Deckelführung LD16 Den Dachträger mit zwei Dachträger Schrauben und Muttern an der linken Deckelführung befestigen.
- Seite 17 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● 9768 diagonale Schritt 8 Deckelversteifung (2) Montage der ● ● ● ● ● 9767 Deckelstütze (1) Deckelversteifung/Deckelstütze LD17 Den Deckel vorsichtig anheben. Die diagonalen Deckelverstei- fungen mit den schmalen Kanten nach innen weisend auf die Deckelinnenseite legen.
- Seite 18 ● ● ● ● ● ● ● 10491 linke Tür (1) Hierzu benötigen Sie folgende Teile Schritt 9 ● ● ● ● ● 10492 rechte Tür (1) Montage der Türen ● ● ● ● ● 10499 horizontale Türversteifung (4) LD18 Die Schritte auf dieser Seite beschreiben die Montage der rechten Tür.
- Seite 19 ● ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● rechte Türgruppe (1) Schritt 10 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung LD19 Vom Gebaüdeinneren setzen Sie horiz. Türversteifung die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) Türlaufschiene hinter dem Türpfosten in die vordere...
- Seite 20 NB63 NG63 LD20 1. Vermeiden Sie, die innere und äußere Oberfläche zu EINIGE TATSACHEN ZUM THEMA ROST zerkratzen oder anzuritzen. Rostbildung ist ein natürlicher Oxydationsvorgang, der 2. Verwenden Sie alle mitgelieferten U-Scheiben. Außer auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt einem Schutz gegen das Eindringen von Wasser schützen ist.
