Arrow DS108 Montageanleitung Seite 22

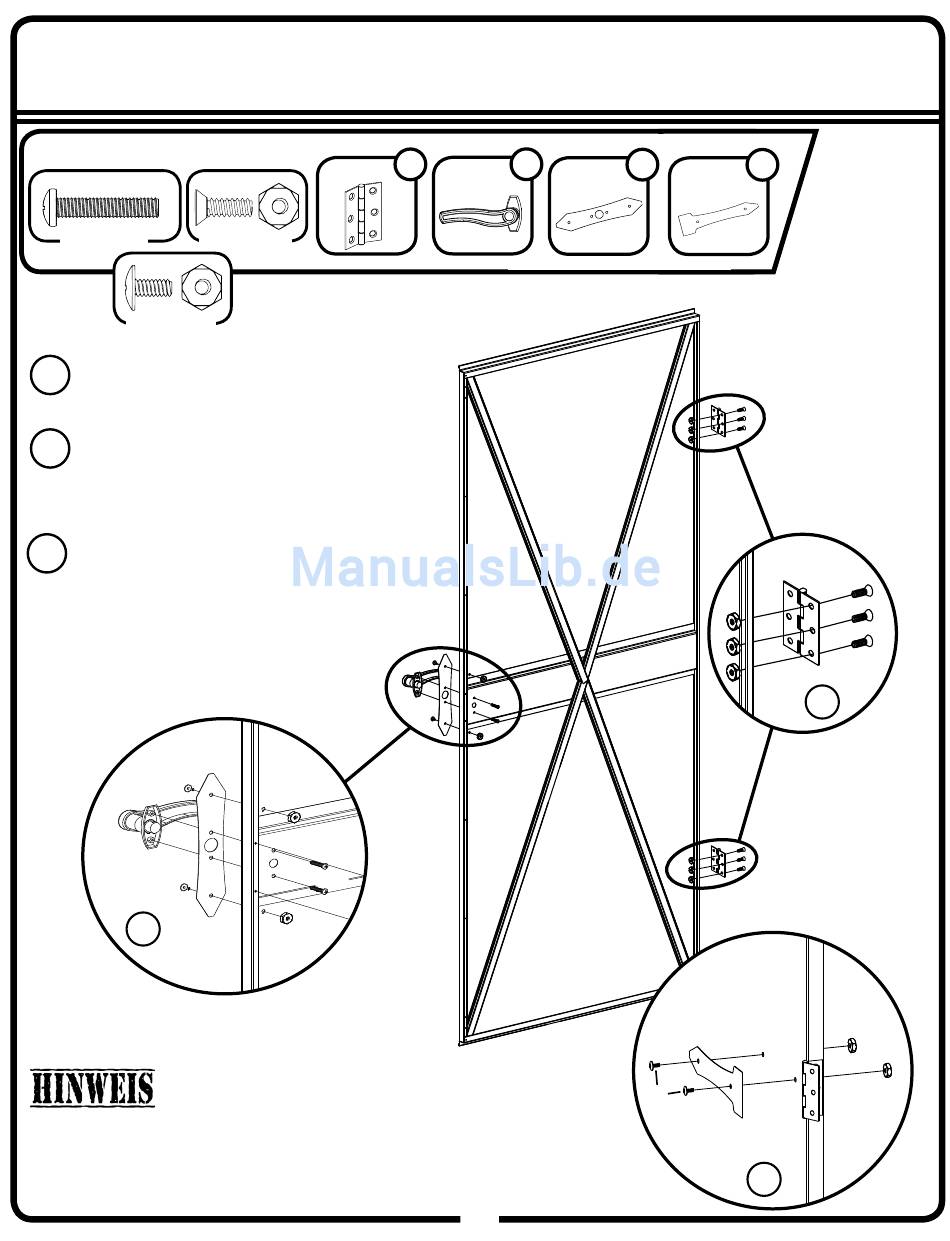

Schritt 7: Montage der linken Türe
Für diese Seite brauchen Sie:
LNB
(MENGE: 2)
JB
(MENGE: 6)
1
Befestigen Sie die Scharniere mit sechs
(6) Senkkopf-Maschinenschrauben an
der Türe.
2
Montieren Sie den Verriegelungsgriff und
die Griff-Gegenplatte mit zwei (2) langen
Maschinenschrauben. Befestigen Sie die
Gegenplatte mit zwei (2) javabraunen
Maschinenschrauben und Muttern.
3
Befestigen Sie die Scharnierblende mit zwei
(2) javabraunen Maschinenschrauben
und Muttern pro Blende über den
Scharnieren an der Tür.
66811
JB
66810
JB
2
Achten Sie darauf, den Lack nicht zu zerkratzen,
wenn Sie die Blenden anbringen. Ziehen Sie
die Muttern nicht mit der Bohrmaschine an.
Halten Sie die Maschinenschraube stattdessen
mit einem Kreuzschlitzschraubendreher Phillips
Nr. 2 fest und ziehen Sie die Mutter mit einem
Maulschlüssel oder einer Ratsche an.
66609
FB
(MENGE: 6)
