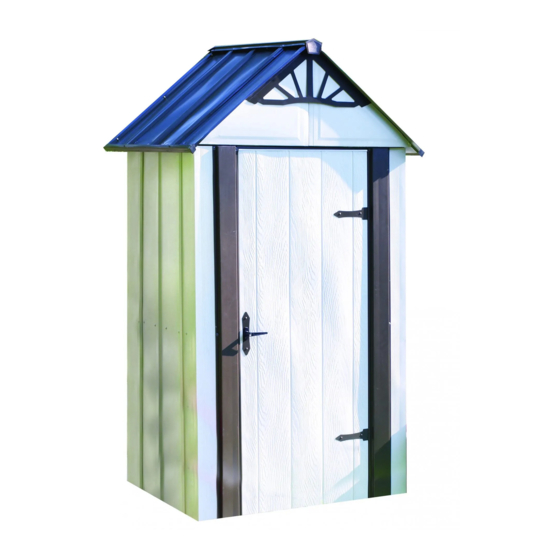

722250817
Pflege- &
Montageanleitung
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
ABMESSUNGEN
†
Ungefähre
Lagerfl äche
Größe
4' x 2'
11 Sq. Ft. 71 Cu. Ft.
2
1,2 m x 0,8 m
1,0 m
* Detaillierte Sicherheitsinformationen im Inneren.
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
54 1/8"
36 1/8"
2,0 m 3
137,5 cm
91,8 cm
Modell Nr.
Bodenabmessungen
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
92 1/2"
49 1/8"
30 7/8"
235,0 cm
124,8 cm
78,4 cm
www.arrowsheds.com
DSM42
DSM42EU
DSM42HDC A
SBDSM42
LG-DSM42 A
4' x 2'
Nenngröße
52 1/8" x 33 7/8"
132,4 cm x 86,0 cm
Türöffnung
Höhe
Breite
Höhe
90 1/2"
29 1/4"
69"
229,9 cm
74,3 cm
175,3 cm
GE-01BS
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Arrow DSM42
Inhaltszusammenfassung für Arrow DSM42
- Seite 1 Modell Nr. DSM42 Zur Verringerung der Verletzungsgefahr DSM42EU müssen stets Handschuhe getragen werden! DSM42HDC A SBDSM42 LG-DSM42 A 4’ x 2’ Nenngröße 52 1/8” x 33 7/8” Bodenabmessungen 132,4 cm x 86,0 cm ABMESSUNGEN † Angaben auf ganze Fuß gerundet Außenabmessungen...
-
Seite 2: Scharfe Kanten
SICHERHEITSVORSCHRIFTEN ... GE-02A Die Sicherheitsmaßnahmen MÜSSEN jederzeit befolgt werden, während Ihr Schuppen montiert wird! scharfe Kanten stets vorsichtig mit Werkzeug umgehen Gehen Sie mit den Werkzeugen, mit denen Sie Verschiedene Teile Ihres Schuppens müssen diesen Schuppen montieren, vorsichtig um. Machen vorsichtig gehandhabt werden, denn viele haben Sie sich insbesondere mit der Bedienung aller scharfe Kanten. -
Seite 3: Montagetipps Und -Werkzeuge
GE-03A MONTAGETIPPS UND -WERKZEUGE Achten Sie immer auf das Wetter: Versichern Sie sich, dass Sie für die Montage einen windstillen Tag ohne Regen auswählen. Versuchen Sie NIE, ein Gerätehaus an einem windigen Tag zu montieren. Seien Sie besonders vorsichtig, wenn der Boden naβ oder schlammig ist. Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt. -
Seite 4: Häufig Gestellte Fragen
GE-04A HÄUFIG GESTELLTE FRAGEN Wie lange wird es dauern, den Schuppen aufzustellen? Die Montagedauer hängt von einer Vielzahl von Faktoren ab, wie z. B. von Dachgestaltung, von den verfügbaren Werkzeugen, von Ihren Fähigkeiten als Heimwerker und von dem Ort, an dem Sie arbeiten. Die für die Schuppenmontage jeweils angegebenen Werte sind Richtwerte NACH Fertigstellung des Bodenplatte und gehen davon aus, dass zwei oder mehr Personen an der Montage arbeiten. - Seite 5 Nummer gekennzeichnet. Zusätzlich hält unsere Montageanimation (im Kundensupport-Menü auf der Website) hilfreiche Tipps für Sie bereit. Wenn Sie aber mit jemandem von Arrow sprechen möchten, können Sie sich mit dem Arrow-Kundendienst in Verbindung setzen. Halten Sie Ihre Modellnummer und die Bedienungsanleitung bereit,...
-
Seite 6: Kundendienst
GE-06A Was tun, wenn die Rückwandwinkel und randprofi le zu groß sind, um in die Rückwandbleche zu passen? Prüfen Sie die Abmessungen der Wandbaugruppen. Sie sollten ein bisschen kleiner als die Bodenrahmen sein. Legen Sie die Baugruppen auf den hinteren Bodenrahmen und ziehen Sie sie hoch zur Oberkante der Wandbleche hin, sodass die Eckbleche senkrecht sehen und nicht nach innen geneigt sind. - Seite 7 KLEINTEILELISTE ... GE-07M Art.-Nr. Bezeichnung Lfd. Menge Vor- handen 11/32 #2 Phillips #2 Phillips 65103 Sechskantmutter (#8-32) Zoll Sechskant 65923-33 Kleine Maschinenschraube (sandbeige) (#8-32 x 3/8 Zoll) (10 mm) 65923-18 Kleine Maschinenschraube (javabraun) (#8-32 x 3/8 Zoll) (10 mm) 65004-33 Kleine Blechschraube (sandbeige) (#8AB x 5/16 Zoll) (8 mm) #2 Phillips #2 Phillips...
-
Seite 8: Ausgewählte Endansichten
TEILELISTE ... GE-08M Lfd. Art.-Nr. Bezeichnung Menge Ausgewählte Endansichten Vor- nach Lfd. Nr. handen 10743 Bodenstück vorne & hinten 10744 Bodenstück 10741 Boden-Randprofi l vorne & hinten 10742 Seitliches Boden-Randprofi l 10701 Eckblech hinten 10726 Eckblech vorne 10716 Türpfosten rechts 80057 Türpfosten links 10740... - Seite 10 MONTAGEÜBERSICHT GE-10M Eckbleche, Seitenwinkel, Türpfosten, Bodenrahmen bauen hintere Winkel und Türsturz montieren Giebel und Dachträger anbringen Wandbleche Dachblech, Firstabdeckung, seitliche Türen einbauen Zierleisten und Eckenschutzkappen Jetzt ist der Schuppen fertig. montieren...
- Seite 11 Schritt 1: Boden GE-11M Für diese Seite brauchen Sie: 10741 10742 10743 10744 (MENGE: 5) (MENGE: 4) Das vordere und hintere Boden-Randprofi l sollte Verbinden Sie ein (1) Bodenstück wie gezeigt mit dem vorderen und hinteren vorne/hinten mit einem Boden- Bodenstück abschließen.
- Seite 12 Schritt 1: Fortsetzung GE-12M Für diese Seite brauchen Sie: 10744 10743 10741 (MENGE:5) (MENGE: 2) Schieben Sie das Bodenstück und das Bodenstück vorne/hinten in die richtige Position. Sichern Sie die Teile mit zwei (2) sandbeigen Maschinenschrauben 10744 Muttern in der Mitte. 10743 Schrauben Enden...
-
Seite 13: Eckpfosten Vorne Und Türpfosten
Schritt 2: GE-13M Eckpfosten vorne und Türpfosten Für diese Seite brauchen Sie: 10716 10726 80057 (MENGE: 8) Verbinden Sie die Eckpfostenbleche vorne mit drei (3) javabraunen Maschinenschrauben und Muttern (Nr. 1 - 3) pro Blech mit dem rechten und linken Türpfosten. Montieren Sie eine (1) javabraune Maschinenschraube und Mutter (Nr. - Seite 14 Schritt 3: Wandrahmen GE-14M Für diese Seite brauchen Sie: 10701 10729 10731 Vormontierte Teile aus Schritt 2: • Vormontierte Ecke vorne rechts • Vormontierte Ecke vorne links (MENGE: 12) (MENGE: 8) 10732 Schrauben Sie die hinteren Eckbleche mit zwei (2) sandbeigen Blechschrauben pro Blech am Bodenrahmen fest.
-
Seite 15: Montage Der Wandbleche
Schritt 4: GE-15M Montage der Wandbleche AN WANDWINKELN Für diese Seite brauchen Sie: FESTSCHRAUBEN 10725 [FÜR DIESEN SCHRITT WERDEN KEINE KLEINTEILE BENÖTIGT] AN WANDVERSTREBUNGEN Legen Sie alle Bleche wie unten gezeigt aus. FESTSCHRAUBEN (SCHRITT 5) Vergewissern Sie sich, dass jedes Blech an seinem Platz liegt. - Seite 16 Schritt 4: Fortsetzung GE-16M Für diese Seite brauchen Sie: (MENGE: 46) (MENGE: 7) Heben Sie die Bleche Seite für Seite an ihren Platz und schrauben Sie die Ober- und Unterseite der Bleche mit sandbeigen Schrauben fest. Stecken Sie wie gezeigt dort, wo sich die Bleche überlappen, eine (1) sandbeige Maschinenschraube und Mutter durch das mittlere Loch des Blechs.
- Seite 17 Schritt 5: GE-17M Wandverstrebungen Für diese Seite brauchen Sie: 10739 10740 (MENGE: 2) (MENGE: 22) Montieren Sie die Rückwandverstrebung, indem Sie sandbeige Blechschrauben in alle übrigen Löcher in den rückseitigen Wandblechen einschrauben. Montieren Sie die Seitenwandverstrebung, indem Sie sandbeige Blechschrauben in alle übrigen Löcher in den Seitenwandblechen einschrauben.
-
Seite 18: Schritt 6: Montage Der Giebel
Schritt 6: GE-18M Montage der Giebel Für diese Seite brauchen Sie: 10735 10734 69835 (MENGE:6) HALT DIE GIEBEL WERDEN ÜBEREINANDERGELEGT AUSGELIEFERT UND KÖNNEN LEICHT FÜR NUR EINEN GIEBEL GEHALTEN WERDEN! TRENNEN SIE DIE GIEBEL, BEVOR SIE FORTFAHREN. 69835 Montieren Sie dem Kantenschutz an der Giebelkante, BEVOR Sie mit den Giebeln hantieren. - Seite 19 Schritt 6: Fortsetzung GE-19M Für diese Seite brauchen Sie: 10735 10734 10733 67293 (MENGE: 2) (MENGE:6) Befestigen Sie die vorderen Giebel einen (1) Giebel nach dem anderen mit sechs (6) sandbeigen Schrauben am Türsturz. 10735 10734 Der Giebel muss an der Ecke UNTER den Seitenwandwinkel greifen.
- Seite 20 Schritt 6: Fortsetzung GE-20M Für diese Seite brauchen Sie: 10738 9204 (MENGE: 8) Legen Sie die Dachträger wie gezeigt auf die Giebel und befestigen Sie sie an jedem Ende der Dachträger mit zwei (2) sandbeigen Maschinenschrauben und Muttern. Befestigen Sie das abgeschrägte Ende Dachträgerstrebe einer sandbeigen Maschinenschraube samt...
-
Seite 21: Dachmontage-Vorbereitungsseite
Dachmontage-Vorbereitungsseite GE-21M Lesen Sie sich den gesamten Schritt 7 durch, bevor Sie mit der Montage des Dachs beginnen. Messen Sie nun die Diagonalen, um zu gewährleisten, dass Ihr Bauwerk rechtwinklig ist. Das Bauwerk sollte unten und oben rechtwinklig sein. Dann passen die Dachbleche und die Löcher besser. - Seite 22 Schritt 7: Dach GE-22M Für diese Seite brauchen Sie: 10730 80061 (MENGE: 8) (MENGE: 12) Befestigen Sie jedes der vier (4) Dach-Randbleche am Dachträger und den Seitenwandwinkeln, indem Sie eine (1) javabraune Blechschraube in Loch 1 und eine (1) javabraune Blechschraube in Loch 2 stecken (siehe Schaubild unten).
- Seite 23 Schritt 7: Fortsetzung GE-23M Für diese Seite brauchen Sie: 10727 10728 67293 10737 (MENGE: 16) (MENGE: 4) Befestigen Sie jedes der zwei (2) mittleren Dachbleche (Nr. 5 - Nr. 6) wie gezeigt mit acht (8) javabraunen Blechschrauben am Dachträger und am Seitenwandwinkel. 10728 Dichten Sie den Dachfi...
-
Seite 24: Montage Der Dachabschlussleisten
Schritt 8: GE-24M Montage der Dachabschlussleisten Für diese Seite brauchen Sie: 66447 10736 66183L 66183R (MENGE: 4) (MENGE: 4) (MENGE: 4) Schieben Zungen Firstkappe unter die Firstabdeckung und sichern Sie sie an jedem Ende mit zwei (2) Java Maschinenschrauben und Muttern. Positionieren seitlichen Dachabschlussleisten wie gezeigt... -
Seite 25: Schritt 9: Vormontage Der Türe
GE-25M Schritt 9: Vormontage der Türe Für diese Seite brauchen Sie: 10782 10718 10719 10720 67236 (MENGE: 1) (MENGE: 12) Beginnen Sie mit der Montage, indem Sie die Legen Enden diagonalen Türgriffversteifung in die Mitte der Türe schieben und Türversteifungen mit den kleinen Löchern wie sie mit vier (4) sandbeigen Blechschrauben anbringen. - Seite 26 Schritt 9: Fortsetzung GE-26M Für diese Seite brauchen Sie: 66609 66809 66054 66811 (MENGE: 2) (MENGE: 6) (MENGE: 6) 66812 Befestigen Sie die Scharniere mit sechs (6) Senkkopf-Maschinenschrauben an der Türe. Montieren Sie den Verriegelungsgriff und die Griff-Gegenplatte mit zwei (2) langen Maschinenschrauben.
- Seite 27 Schritt 9: Fortsetzung GE-27M Für diese Seite brauchen Sie: FÜR DIESEN SCHRITT SIND WENIGSTENS ZWEI (MENGE: 6) PERSONEN NÖTIG! Halten Sie die Tür an den Türpfosten und bringen Sie die Löcher an den Scharnieren mit den Löchern am Türpfosten zur Deckung. Befestigen Sie die Türe mit sechs (6) Senkkopf-Maschinenschrauben am Türpfosten.
- Seite 28 Verankern des Schuppens Nach Aufstellung des Geräteschuppens MUSS der gesamte Bodenrahmen sicher verankert werden. Nachfolgend einige empfohlene Verankerungsmethoden. Verankerungs-Kit von Arrow: Verankerung auf Holz/Sockel: Modellnr. AK4 oder 60298) Empfohlen zum Gebrauch mit jeder vorgestellten Bodenplatte. Verwenden Sie Holzschrauben mit 6 mm Durchmesser.
-
Seite 29: Allgemeines
Halten Sie das Dach frei von Blättern und Schnee. Hohe Schneelasten auf den Dach können den Schuppen beschädigen und es gefährlich machen, ihn zu betreten. Für Gegenden mit viel Schnee gibt es für die meisten Arrow-Gebäude Dachverstärkungskits für zusätzlichen Schutz vor hohen Schneelasten. -
Seite 30: Aufhängeleiste Für Gartengeräte
Werkzeughalter für Schraubendreher, Zange usw. Die Aufhänger sind im U-Träger für einen voll einstellbaren Abstand verschiebbar. Toll für Garage, Keller oder die Rückseite jeder Türe geeignet. Passend für alle Arrow-Schuppen. REGALE Robuste, feuerverzinkte Stahlregale helfen, Lagerplatz ordentlich zu nutzen. Sie können leicht an der Wand aufgehängt oder auf dem Boden aufgestellt werden. - Seite 31 NOTIZEN GE-46A...
