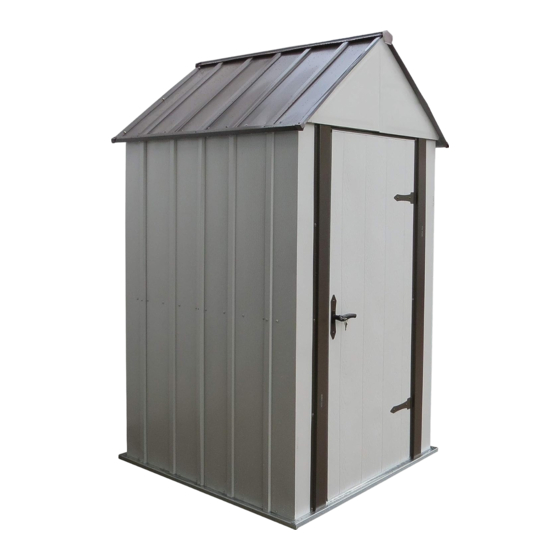

722300817
Pflege- &
Montageanleitung
Vorsicht
scharfe Kanten
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
ABMESSUNGEN
†
Ungefähre
Lagerfl äche
Größe
4' x 4'
17 Sq. Ft. 113 Cu. Ft.
2
1,2 m x 1,2 m
1,6 m
* Detaillierte Sicherheitsinformationen im Inneren.
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
54 1/8"
54 3/8"
3,2 m 3
137,5 cm
138,1 cm
Modell Nr.
Bodenabmessungen
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
92 1/2"
49 1/8"
49 1/8"
235,0 cm
124,8 cm
124,8 cm
www.arrowsheds.com
DSM44
DSM44EU
LG-DSM44 A
SBDSM44 A
4' x 4'
Nenngröße
52 1/8" x 52 1/8"
132,4 cm x 132,4 cm
Türöffnung
Höhe
Breite
Höhe
90 1/2"
29 1/4"
69"
229,9 cm
74,3 cm
175,3 cm
GE-01BT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Arrow GE-01BT
Inhaltszusammenfassung für Arrow GE-01BT
- Seite 1 GE-01BT 722300817 Pflege- & Montageanleitung Vorsicht scharfe Kanten www.arrowsheds.com Modell Nr. DSM44 Zur Verringerung der Verletzungsgefahr DSM44EU müssen stets Handschuhe getragen werden! LG-DSM44 A SBDSM44 A 4’ x 4’ Nenngröße 52 1/8” x 52 1/8” Bodenabmessungen 132,4 cm x 132,4 cm ABMESSUNGEN †...
-
Seite 2: Scharfe Kanten
SICHERHEITSVORSCHRIFTEN ... GE-02A Die Sicherheitsmaßnahmen MÜSSEN jederzeit befolgt werden, während Ihr Schuppen montiert wird! scharfe Kanten stets vorsichtig mit Werkzeug umgehen Gehen Sie mit den Werkzeugen, mit denen Sie Verschiedene Teile Ihres Schuppens müssen diesen Schuppen montieren, vorsichtig um. Machen vorsichtig gehandhabt werden, denn viele haben Sie sich insbesondere mit der Bedienung aller scharfe Kanten. -
Seite 3: Montagetipps Und -Werkzeuge
GE-03A MONTAGETIPPS UND -WERKZEUGE Achten Sie immer auf das Wetter: Versichern Sie sich, dass Sie für die Montage einen windstillen Tag ohne Regen auswählen. Versuchen Sie NIE, ein Gerätehaus an einem windigen Tag zu montieren. Seien Sie besonders vorsichtig, wenn der Boden naβ oder schlammig ist. Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt. -
Seite 4: Häufig Gestellte Fragen
GE-04A HÄUFIG GESTELLTE FRAGEN Wie lange wird es dauern, den Schuppen aufzustellen? Die Montagedauer hängt von einer Vielzahl von Faktoren ab, wie z. B. von Dachgestaltung, von den verfügbaren Werkzeugen, von Ihren Fähigkeiten als Heimwerker und von dem Ort, an dem Sie arbeiten. Die für die Schuppenmontage jeweils angegebenen Werte sind Richtwerte NACH Fertigstellung des Bodenplatte und gehen davon aus, dass zwei oder mehr Personen an der Montage arbeiten. - Seite 5 Nummer gekennzeichnet. Zusätzlich hält unsere Montageanimation (im Kundensupport-Menü auf der Website) hilfreiche Tipps für Sie bereit. Wenn Sie aber mit jemandem von Arrow sprechen möchten, können Sie sich mit dem Arrow-Kundendienst in Verbindung setzen. Halten Sie Ihre Modellnummer und die Bedienungsanleitung bereit,...
-
Seite 6: Kundendienst
GE-06A Was tun, wenn die Rückwandwinkel und randprofi le zu groß sind, um in die Rückwandbleche zu passen? Prüfen Sie die Abmessungen der Wandbaugruppen. Sie sollten ein bisschen kleiner als die Bodenrahmen sein. Legen Sie die Baugruppen auf den hinteren Bodenrahmen und ziehen Sie sie hoch zur Oberkante der Wandbleche hin, sodass die Eckbleche senkrecht sehen und nicht nach innen geneigt sind. - Seite 7 KLEINTEILELISTE ... GE-07AJ Art.-Nr. Bezeichnung Lfd. Menge Vor- handen 11/32 #2 Phillips #2 Phillips 65103 Sechskantmutter (#8-32) Zoll Sechskant 65923-33 Kleine Maschinenschraube (sandbeige) (#8-32 x 3/8 Zoll) (10 mm) 65923-18 Kleine Maschinenschraube (javabraun) (#8-32 x 3/8 Zoll) (10 mm) 65004-33 Kleine Blechschraube (sandbeige) (#8AB x 5/16 Zoll) (8 mm) #2 Phillips #2 Phillips...
- Seite 8 TEILELISTE ... GE-08AJ Ausgewählte Endansichten Lfd. Art.-Nr. Bezeichnung Menge nach Lfd. Nr. Vor- handen 10743 Bodenstück vorne & hinten 10744 Bodenstück 10741 Boden-Randprofi l vorne & hinten 10877 Seitliches Boden-Randprofi l 10701 Eckblech hinten 10726 Eckblech vorne 10716 Türpfosten rechts 80057 Türpfosten links 10739...
- Seite 9 GE-09AJ MONTAGE NACH LFD. NR. Wände Boden...
- Seite 10 MONTAGE NACH LFD. NR. GE-10AJ Dach Türen...
- Seite 11 MONTAGEÜBERSICHT GE-11AJ Eckbleche, Wandwinkel, Türpfosten Bodenrahmen bauen und Türsturz montieren Wandbleche und Wandverstrebungen Giebel und Dachträger anbringen montieren Dachblech, Firstabdeckung, seitliche Türen einbauen Zierleisten und Eckenschutzkappen Jetzt ist der Schuppen fertig. montieren...
- Seite 12 Schritt 1: Boden GE-12AJ Für diese Seite brauchen Sie: 10741 10877 10743 10744 (MENGE: 9) (MENGE: 8) Verbinden Sie ein (1) Bodenstück vorne/ Das vordere und hintere Boden-Randprofi l sollte wie gezeigt mit dem vorderen und hinten mit einem Boden-Randprofi l hinteren Bodenstück abschließen.
- Seite 13 Schritt 1: Fortsetzung GE-13AJ Für diese Seite brauchen Sie: 10744 10743 10741 (MENGE:5) (MENGE: 2) Schieben Sie das Bodenstück und das Bodenstück vorne/ hinten in die richtige Position. Sichern Sie die Teile mit zwei (2) sandbeigen Maschinenschrauben und Muttern in der Mitte. Schrauben Sie die Enden des Bodenstücks wie oben gezeigt mit zwei (2) sandbeigen Blechschrauben an den seitlichen Randprofi...
-
Seite 14: Eckpfosten Vorne Und Türpfosten
Schritt 2: GE-13M Eckpfosten vorne und Türpfosten Für diese Seite brauchen Sie: 10716 10726 80057 (MENGE: 8) Verbinden Sie die Eckpfostenbleche vorne mit drei (3) javabraunen Maschinenschrauben und Muttern (Nr. 1 - 3) pro Blech mit dem rechten und linken Türpfosten. Montieren Sie eine (1) javabraune Maschinenschraube und Mutter (Nr. - Seite 15 Schritt 3: Wandrahmen GE-15AJ Für diese Seite brauchen Sie: 10701 10729 10813 Vormontierte Teile aus Schritt 2: • Vormontierte Ecke vorne rechts • Vormontierte Ecke vorne links (MENGE: 12) (MENGE: 8) 10732 Schrauben Sie die hinteren Eckbleche mit zwei (2) sandbeigen Blechschrauben pro Blech am Bodenrahmen fest.
-
Seite 16: Montage Der Wandbleche
Schritt 4: GE-16AJ Montage der Wandbleche AN WANDWINKELN Für diese Seite brauchen Sie: FESTSCHRAUBEN 10725 [FÜR DIESEN SCHRITT WERDEN KEINE KLEINTEILE BENÖTIGT] AN WANDVERSTREBUNGEN Legen Sie alle Bleche wie unten gezeigt aus. FESTSCHRAUBEN (SCHRITT 5) Vergewissern Sie sich, dass jedes Blech an seinem Platz liegt. - Seite 17 Schritt 4: Fortsetzung GE-17AJ Für diese Seite brauchen Sie: (MENGE: 66) (MENGE: 9) Heben Sie die Bleche Seite für Seite an ihren Platz und schrauben Sie die Ober- und Unterseite der Bleche mit sandbeigen Schrauben fest. Die kleineren Versteifungsabstände kommen bei allen Wänden in die Mitte.
- Seite 18 Schritt 5: GE-18AJ Wandverstrebungen Für diese Seite brauchen Sie: 10739 (MENGE: 2) (MENGE: 30) Montieren Wandverstrebung, indem sandbeige Blechschrauben in alle übrigen Löcher in den Rückwandblechen einschrauben. Montieren Wandverstrebung, indem sandbeige Blechschrauben in alle übrigen Löcher in den Seitenwandblechen einschrauben. Schrauben Sie in beiden hinteren Ecken, in denen sich Seiten- und Rückwandverstrebung treffen, jeweils eine sandbeige Schraube ein.
-
Seite 19: Schritt 6: Montage Der Giebel
Schritt 6: GE-18M Montage der Giebel Für diese Seite brauchen Sie: 10735 10734 69835 (MENGE:6) HALT DIE GIEBEL WERDEN ÜBEREINANDERGELEGT AUSGELIEFERT UND KÖNNEN LEICHT FÜR NUR EINEN GIEBEL GEHALTEN WERDEN! TRENNEN SIE DIE GIEBEL, BEVOR SIE FORTFAHREN. 69835 Montieren Sie dem Kantenschutz an der Giebelkante, BEVOR Sie mit den Giebeln hantieren. - Seite 20 Schritt 6: Fortsetzung GE-19M Für diese Seite brauchen Sie: 10735 10734 10733 67293 (MENGE: 2) (MENGE:6) Befestigen Sie die vorderen Giebel einen (1) Giebel nach dem anderen mit sechs (6) sandbeigen Schrauben am Türsturz. 10735 10734 Der Giebel muss an der Ecke UNTER den Seitenwandwinkel greifen.
- Seite 21 Schritt 6: Fortsetzung GE-21AJ Für diese Seite brauchen Sie: 10824 9204 (MENGE: 10) Legen Sie zwei (2) Dachträger Rücken an Rücken so aneinander, dass die kleinen Löcher oben sind. Verbinden Sie sie mit zwei (2) sandbeigen Maschinenschrauben und Muttern. Legen Sie die Dachträger wie gezeigt auf die Giebel und befestigen Sie sie an jedem Ende der Dachträger mit zwei (2) sandbeigen Maschinenschrauben und Muttern.
-
Seite 22: Dachmontage-Vorbereitungsseite
Dachmontage-Vorbereitungsseite GE-22AJ Lesen Sie sich den gesamten Schritt 7 durch, bevor Sie mit der Montage des Dachs beginnen. Messen Sie nun die Diagonalen, um zu gewährleisten, dass Ihr Bauwerk rechtwinklig ist. Das Bauwerk sollte unten und oben rechtwinklig sein. Dann passen die Dachbleche und die Löcher besser. Beachten Sie das Schaubild auf dieser Seite mit der Platzierung der Dachbleche auf jeden Fall genau. - Seite 23 Schritt 7: Dach GE-23AJ Für diese Seite brauchen Sie: 10730 80061 (MENGE: 12) (MENGE: 8) Befestigen Sie jedes der vier (4) Dach-Randbleche am Dachträger und den Seitenwandwinkeln, indem Sie eine (1) javabraune Blechschraube in Loch 1 und eine (1) javabraune Blechschraube in Loch 2 stecken (siehe Schaubild unten).
- Seite 24 Schritt 7: Fortsetzung GE-24AJ Für diese Seite brauchen Sie: 10727 10728 (MENGE: 32) Befestigen Sie jedes der zwei (2) Dachbleche (Nr. 5 - Nr. 8) wie gezeigt mit acht (8) javabraunen Blechschrauben pro Blech am Dachträger und am Seitenwandwinkel. 10728 10727 10727 10728...
- Seite 25 Schritt 7: Fortsetzung GE-25AJ Für diese Seite brauchen Sie: 67293 10823 (MENGE: 6) Dichten Sie den Dachfi rst ab, indem Sie Dichtungsband wie gezeigt über den gesamten Dachfi rst kleben. Lassen Sie die Löcher an den Versteifungen frei. Das Dichtungsband sollte als ein durchgängiger Streifen entlang der Firstkante aufgeklebt werden.
-
Seite 26: Montage Der Dachabschlussleisten
Schritt 8: GE-26AJ Montage der Dachabschlussleisten Für diese Seite brauchen Sie: 66447 10822 66183L 66183R (MENGE: 6) (MENGE: 4) (MENGE: 4) Schieben Zungen Firstkappe unter die Firstabdeckung und sichern Sie sie an jedem Ende mit zwei (2) Java Maschinenschrauben und Muttern. Bringen seitlichen Dachabschlussleisten wie gezeigt... -
Seite 27: Schritt 9: Vormontage Der Türe
GE-25M Schritt 9: Vormontage der Türe Für diese Seite brauchen Sie: 10782 10718 10719 10720 67236 (MENGE: 1) (MENGE: 12) Beginnen Sie mit der Montage, indem Sie die Legen Enden diagonalen Türgriffversteifung in die Mitte der Türe schieben und Türversteifungen mit den kleinen Löchern wie sie mit vier (4) sandbeigen Blechschrauben anbringen. - Seite 28 Schritt 9: Fortsetzung GE-26M Für diese Seite brauchen Sie: 66609 66809 66054 66811 (MENGE: 2) (MENGE: 6) (MENGE: 6) 66812 Befestigen Sie die Scharniere mit sechs (6) Senkkopf-Maschinenschrauben an der Türe. Montieren Sie den Verriegelungsgriff und die Griff-Gegenplatte mit zwei (2) langen Maschinenschrauben.
- Seite 29 Schritt 9: Fortsetzung GE-29AJ Für diese Seite brauchen Sie: FÜR DIESEN SCHRITT SIND WENIGSTENS ZWEI (MENGE: 6) PERSONEN NÖTIG! Halten Sie die Tür an den Türpfosten und bringen Sie die Löcher an den Scharnieren mit den Löchern am Türpfosten zur Deckung. Befestigen Sie die Türe mit sechs (6) Senkkopf-Maschinenschrauben am Türpfosten.
- Seite 30 Verankern des Schuppens Nach Aufstellung des Geräteschuppens MUSS der gesamte Bodenrahmen sicher verankert werden. Nachfolgend einige empfohlene Verankerungsmethoden. Verankerungs-Kit von Arrow: Verankerung auf Holz/Sockel: Modellnr. AK4 oder 60298) Empfohlen zum Gebrauch mit jeder vorgestellten Bodenplatte. Verwenden Sie Holzschrauben mit 6 mm Durchmesser.
-
Seite 31: Allgemeines
Halten Sie das Dach frei von Blättern und Schnee. Hohe Schneelasten auf den Dach können den Schuppen beschädigen und es gefährlich machen, ihn zu betreten. Für Gegenden mit viel Schnee gibt es für die meisten Arrow-Gebäude Dachverstärkungskits für zusätzlichen Schutz vor hohen Schneelasten. -
Seite 32: Aufhängeleiste Für Gartengeräte
Werkzeughalter für Schraubendreher, Zange usw. Die Aufhänger sind im U-Träger für einen voll einstellbaren Abstand verschiebbar. Toll für Garage, Keller oder die Rückseite jeder Türe geeignet. Passend für alle Arrow-Schuppen. REGALE Robuste, feuerverzinkte Stahlregale helfen, Lagerplatz ordentlich zu nutzen. Sie können leicht an der Wand aufgehängt oder auf dem Boden aufgestellt werden.
