Arrow DS108 Montageanleitung Seite 34

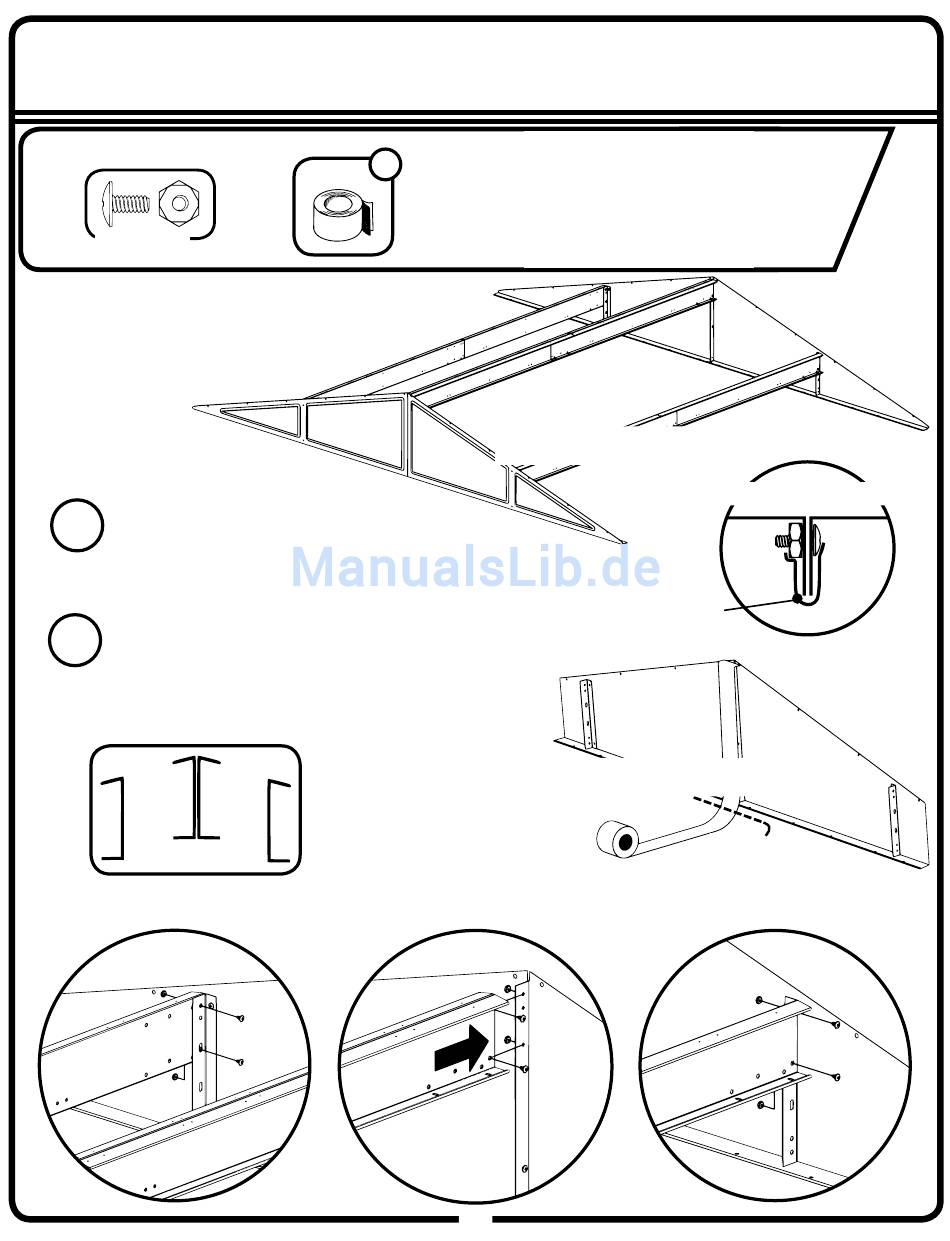

Schritt 15: Dachrahmen
Für diese Seite brauchen Sie:
SB
(MENGE: 12)
1
Dichten Sie
den Giebeln wie gezeigt mit dem
Dichtungsband ab. Machen Sie dies
auf beiden Seiten des Bauwerks, bevor
Sie die Dachträger anbringen.
2
Positionieren
wie unten
Sie sie mit zwei (2) sandbeigen
Maschinenschrauben und Muttern pro
Seite. Montieren Sie den mittleren Träger
(Firstbalken) zuerst.
Endansichten der Träger
1
67545
den Spalt zwischen
Dachträger
Sie die
gezeigt und montieren
Die abgeschrägten Seiten der Träger müssen oben liegen.
Vormontierte Teile aus Schritt 4:
• Vormontierter doppelter Dachträger (Firstbalken) (1)
• Vormontierte Einzel-Dachträger (2)
Das Dichtungsband sollte um den Spalt
zwischen den Giebeln geklebt werden.
Dichten Sie BEIDE Giebelstöße mit Dichtungsband ab,
bevor Sie die Dachträger montieren
34
Draufsicht auf die Giebel
Dichtungsband
SCHNEIDEN
GE-34W
