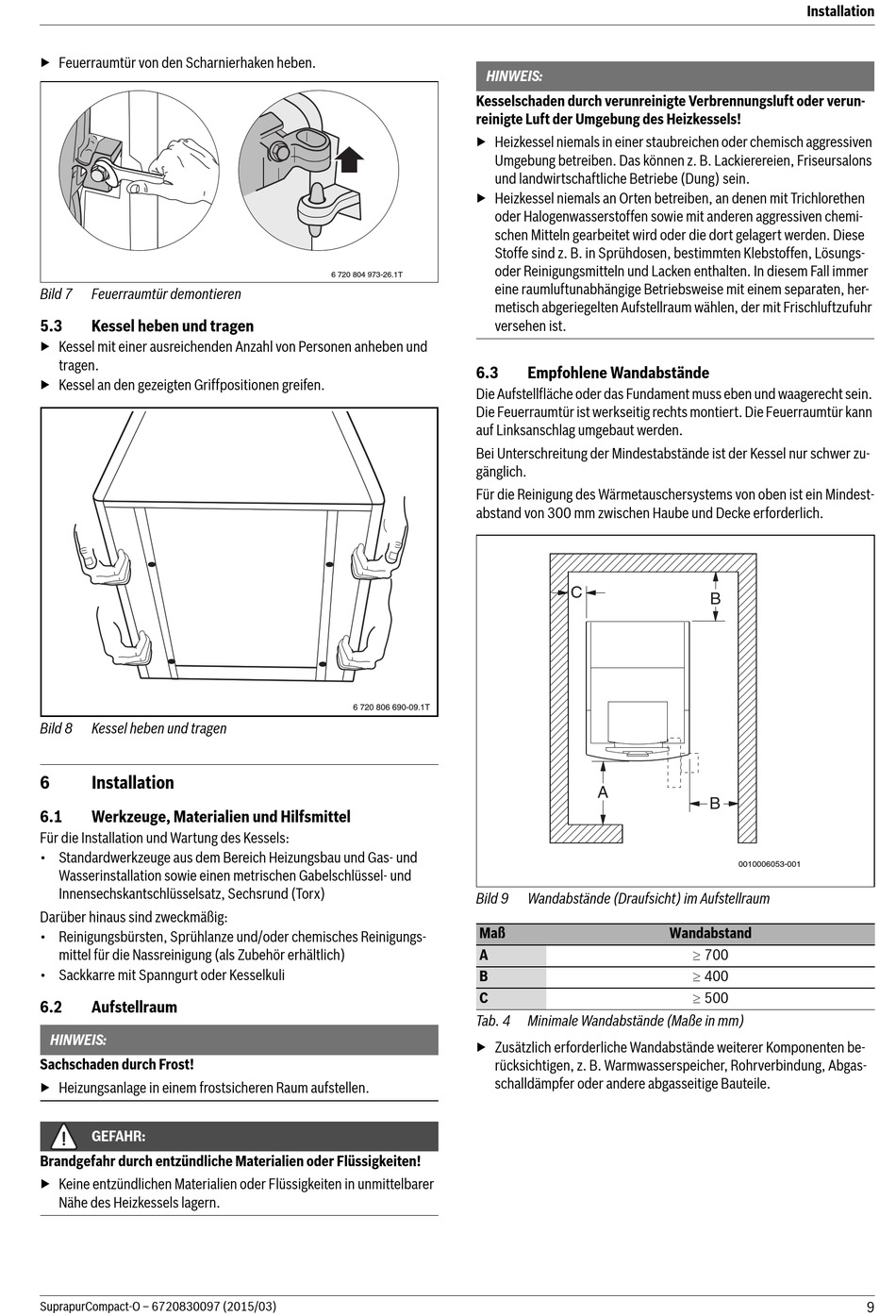

▶ Feuerraumtür von den Scharnierhaken heben.
Bild 7 Feuerraumtür demontieren
5.3

Kessel heben und tragen

▶ Kessel mit einer ausreichenden Anzahl von Personen anheben und
tragen.
▶ Kessel an den gezeigten Griffpositionen greifen.
Bild 8 Kessel heben und tragen
6

Installation

6.1

Werkzeuge, Materialien und Hilfsmittel

Für die Installation und Wartung des Kessels:
• Standardwerkzeuge aus dem Bereich Heizungsbau und Gas- und
Wasserinstallation sowie einen metrischen Gabelschlüssel- und
Innensechskantschlüsselsatz, Sechsrund (Torx)
Darüber hinaus sind zweckmäßig:
• Reinigungsbürsten, Sprühlanze und/oder chemisches Reinigungs-
mittel für die Nassreinigung (als Zubehör erhältlich)
• Sackkarre mit Spanngurt oder Kesselkuli
6.2

Aufstellraum

HINWEIS:
Sachschaden durch Frost!
▶ Heizungsanlage in einem frostsicheren Raum aufstellen.
GEFAHR:
Brandgefahr durch entzündliche Materialien oder Flüssigkeiten!
▶ Keine entzündlichen Materialien oder Flüssigkeiten in unmittelbarer
Nähe des Heizkessels lagern.
SuprapurCompact-O – 6720830097 (2015/03)
HINWEIS:
Kesselschaden durch verunreinigte Verbrennungsluft oder verun-
reinigte Luft der Umgebung des Heizkessels!
▶ Heizkessel niemals in einer staubreichen oder chemisch aggressiven
Umgebung betreiben. Das können z. B. Lackierereien, Friseursalons
und landwirtschaftliche Betriebe (Dung) sein.
▶ Heizkessel niemals an Orten betreiben, an denen mit Trichlorethen
oder Halogenwasserstoffen sowie mit anderen aggressiven chemi-
schen Mitteln gearbeitet wird oder die dort gelagert werden. Diese
Stoffe sind z. B. in Sprühdosen, bestimmten Klebstoffen, Lösungs-
oder Reinigungsmitteln und Lacken enthalten. In diesem Fall immer
6 720 804 973-26.1T
eine raumluftunabhängige Betriebsweise mit einem separaten, her-
metisch abgeriegelten Aufstellraum wählen, der mit Frischluftzufuhr
versehen ist.
6.3
Die Aufstellfläche oder das Fundament muss eben und waagerecht sein.
Die Feuerraumtür ist werkseitig rechts montiert. Die Feuerraumtür kann
auf Linksanschlag umgebaut werden.
Bei Unterschreitung der Mindestabstände ist der Kessel nur schwer zu-
gänglich.
Für die Reinigung des Wärmetauschersystems von oben ist ein Mindest-
abstand von 300 mm zwischen Haube und Decke erforderlich.
6 720 806 690-09.1T
Bild 9
Maß
A
B
C
Tab. 4
▶ Zusätzlich erforderliche Wandabstände weiterer Komponenten be-
rücksichtigen, z. B. Warmwasserspeicher, Rohrverbindung, Abgas-
schalldämpfer oder andere abgasseitige Bauteile.
Empfohlene Wandabstände
C
A
Wandabstände (Draufsicht) im Aufstellraum
Wandabstand
700
400
500
Minimale Wandabstände (Maße in mm)
Installation
B
B
0010006053-001
9
