Installation

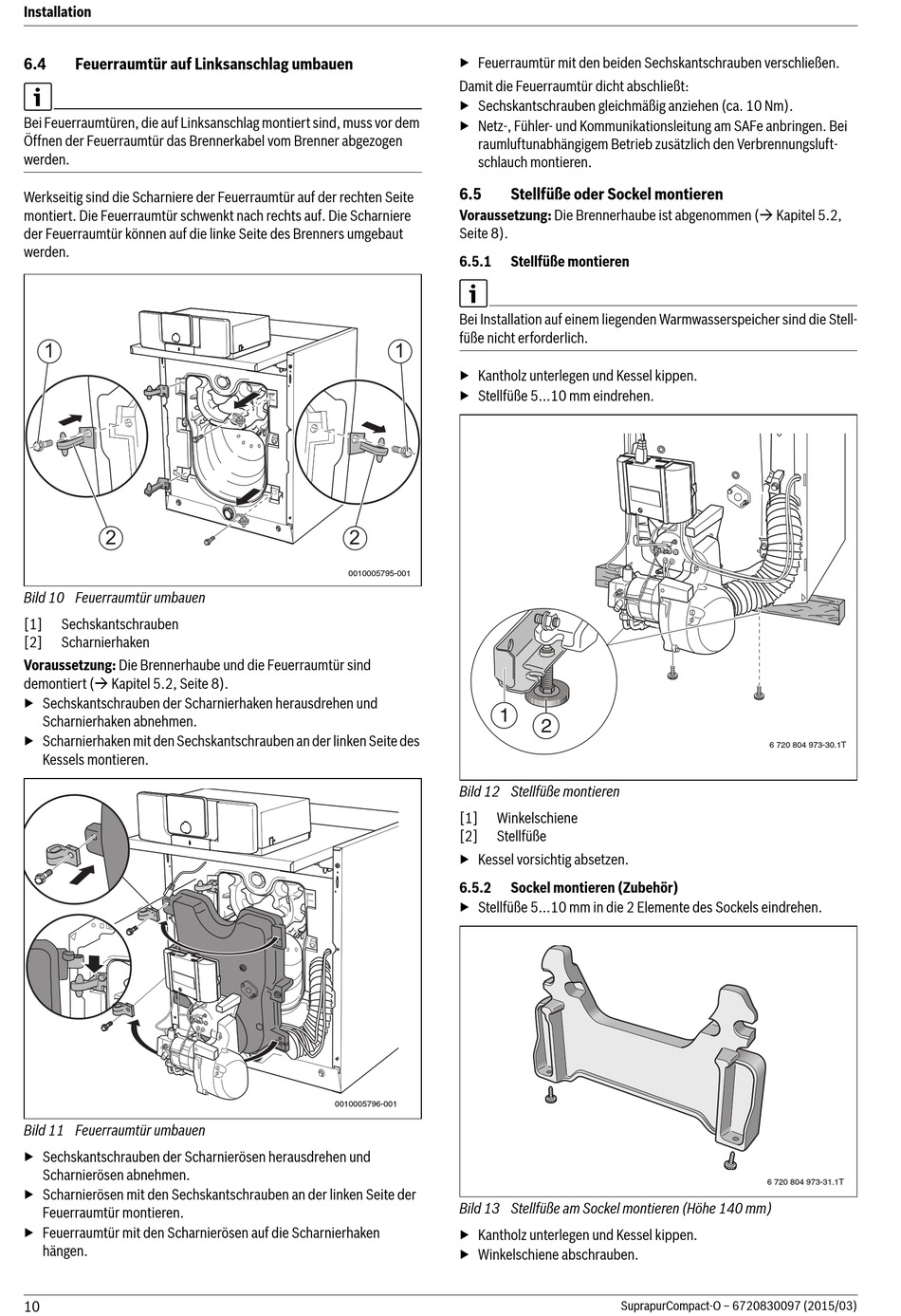

6.4 Feuerraumtür auf Linksanschlag umbauen
Bei Feuerraumtüren, die auf Linksanschlag montiert sind, muss vor dem
Öffnen der Feuerraumtür das Brennerkabel vom Brenner abgezogen
werden.
Werkseitig sind die Scharniere der Feuerraumtür auf der rechten Seite
montiert. Die Feuerraumtür schwenkt nach rechts auf. Die Scharniere
der Feuerraumtür können auf die linke Seite des Brenners umgebaut
werden.
1
2
Bild 10 Feuerraumtür umbauen
[1] Sechskantschrauben
[2] Scharnierhaken
Voraussetzung: Die Brennerhaube und die Feuerraumtür sind
demontiert ( Kapitel 5.2, Seite 8).
▶ Sechskantschrauben der Scharnierhaken herausdrehen und
Scharnierhaken abnehmen.
▶ Scharnierhaken mit den Sechskantschrauben an der linken Seite des
Kessels montieren.
Bild 11 Feuerraumtür umbauen
▶ Sechskantschrauben der Scharnierösen herausdrehen und
Scharnierösen abnehmen.
▶ Scharnierösen mit den Sechskantschrauben an der linken Seite der
Feuerraumtür montieren.
▶ Feuerraumtür mit den Scharnierösen auf die Scharnierhaken
hängen.
10
▶ Feuerraumtür mit den beiden Sechskantschrauben verschließen.
Damit die Feuerraumtür dicht abschließt:
▶ Sechskantschrauben gleichmäßig anziehen (ca. 10 Nm).
▶ Netz-, Fühler- und Kommunikationsleitung am SAFe anbringen. Bei
raumluftunabhängigem Betrieb zusätzlich den Verbrennungsluft-
schlauch montieren.
6.5
Voraussetzung: Die Brennerhaube ist abgenommen ( Kapitel 5.2,
Seite 8).
6.5.1
Bei Installation auf einem liegenden Warmwasserspeicher sind die Stell-
füße nicht erforderlich.
1
▶ Kantholz unterlegen und Kessel kippen.
▶ Stellfüße 5...10 mm eindrehen.
2
0010005795-001
1
Bild 12 Stellfüße montieren
[1] Winkelschiene
[2] Stellfüße
▶ Kessel vorsichtig absetzen.
6.5.2
▶ Stellfüße 5...10 mm in die 2 Elemente des Sockels eindrehen.
0010005796-001
Bild 13 Stellfüße am Sockel montieren (Höhe 140 mm)
▶ Kantholz unterlegen und Kessel kippen.
▶ Winkelschiene abschrauben.
Stellfüße oder Sockel montieren
Stellfüße montieren
2
Sockel montieren (Zubehör)
SuprapurCompact-O – 6720830097 (2015/03)
