▶ Sockel mit beiliegenden Sechskantschrauben M10 an die
Kesselgliederfüße vorne und hinten anschrauben.
3

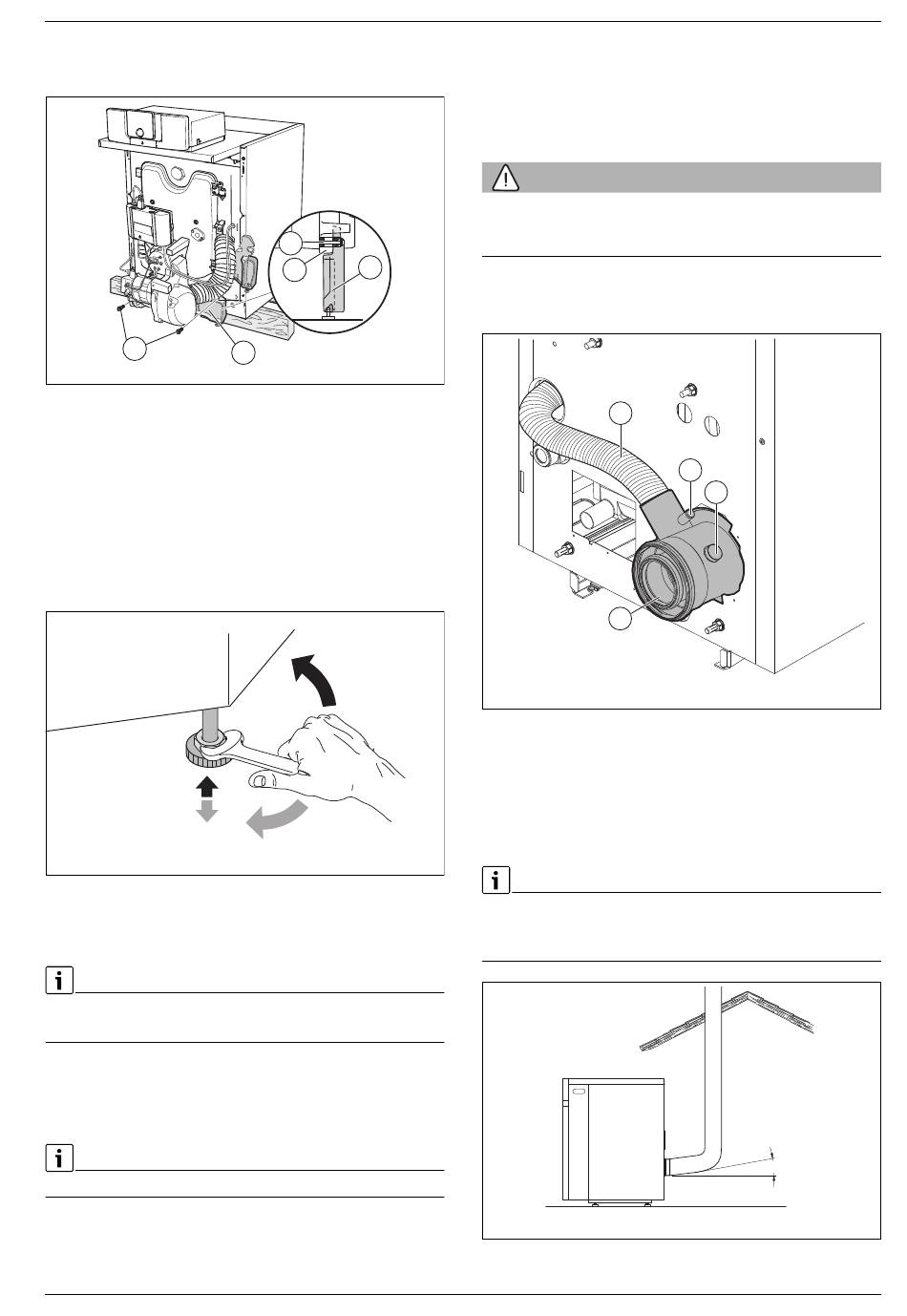

Bild 14 Sockel am Vorderglied montieren
[1] Sockel am Vorderglied
[2] Kesselgliederfüße des Vorderglieds
[3] Sechskantschraube M10
▶ Kessel vorsichtig absetzen.
6.6

Kessel positionieren und ausrichten

Damit sich keine Luft im Kesselblock ansammelt:
▶ Kessel in die endgültige Aufstellposition bringen.
▶ Kessel durch Drehen der Stellfüße mithilfe einer Wasserwaage waa-
gerecht ausrichten.
Bild 15 Kessel waagerecht ausrichten
6.7

Zuluft- und Abgasanschluss

6.7.1

Abgasanschluss herstellen

Vor Installationsbeginn:
▶ Zuständigen Bezirksschornsteinfegermeister informieren.
▶ Abgasanschluss entsprechend den landesspezifischen
Anforderungen herstellen.
▶ Für den raumluftunabhängigen Betrieb Kapitel 14.6, Seite 49
beachten.
Weitere Hinweise siehe Dokument Hinweise zur Abgasführung.
SuprapurCompact-O – 6720830097 (2015/03)
3
1
2
1
0010005798-001
6 720 804 973-33.1T
6.7.2 Konzentrischen Luft-Abgas-Anschlussstutzen für raumluf-
tunabhängigen Betrieb montieren (Zubehör)
Wenn Sie eine konzentrische Zuluft- und Abgasführung einsetzen:
▶ Konzentrischen Luft-Abgas-Anschlussstutzen montieren.
Nur einsetzbar für die Installationsarten C
WARNUNG:
Lebensgefahr durch Vergiftung!
▶ Um Abgasaustritt zu vermeiden: Sicherstellen, dass eine wirksame
Höhe des Kondensatablaufs von 100 mm nicht unterschritten wird,
▶ Konzentrischen Luft-Abgas-Anschlussstutzen in die Anschlussmuffe
der Kondensatwanne stecken und mit der Rückwand des Kessels
verschrauben.
1
4
Bild 16 Luft-Abgas-Anschlussstutzen montieren
[1] Verbrennungsluftschlauch
[2] Messöffnung Zuluft
[3] Messöffnung Abgas
[4] Konzentrischer Luft-Abgas-Anschlussstutzen
▶ Verbrennungsluftschlauch mit Schlauchschelle am konzentrischen
Luft-Abgas-Anschlussstutzen befestigen.
Um eine sichere Ableitung des Kondensats über den Kondensatablauf
des Kessels zu gewährleisten:
▶ Abgasleitung mit mindestens 3° Gefälle zum Kessel verlegen.
Bild 17 Abgasleitung
Installation
und C .
13x 33x
2
3
0010006050-001
3°
0010005897-001
