2.13

EINSTELLUNG DES SOCKELS

Der Sockel der Zentralheizungsherde ist regulier-
bar, damit er bestmöglich dem Aufstellungsraum
angepasst werden kann. Die Einstellung des So-
ckels erfolgt im inneren Unterteil des Herdes.
Hierzu muss die Holzlade entfernt werden und für
einen freien Zugriff auf die Stellfüße kann es even-
0-50
tuell notwendig sein, den Herd gut gestützt nach mm
hinten zu lehnen.
Für diesen Vorgang ist es ratsam, sicherheitshalber
etwas unterzulegen, um den Boden zu schützen.
Es können sowohl der Sockeleinzug auf der Vor-
0-50
mm
Nr. 13

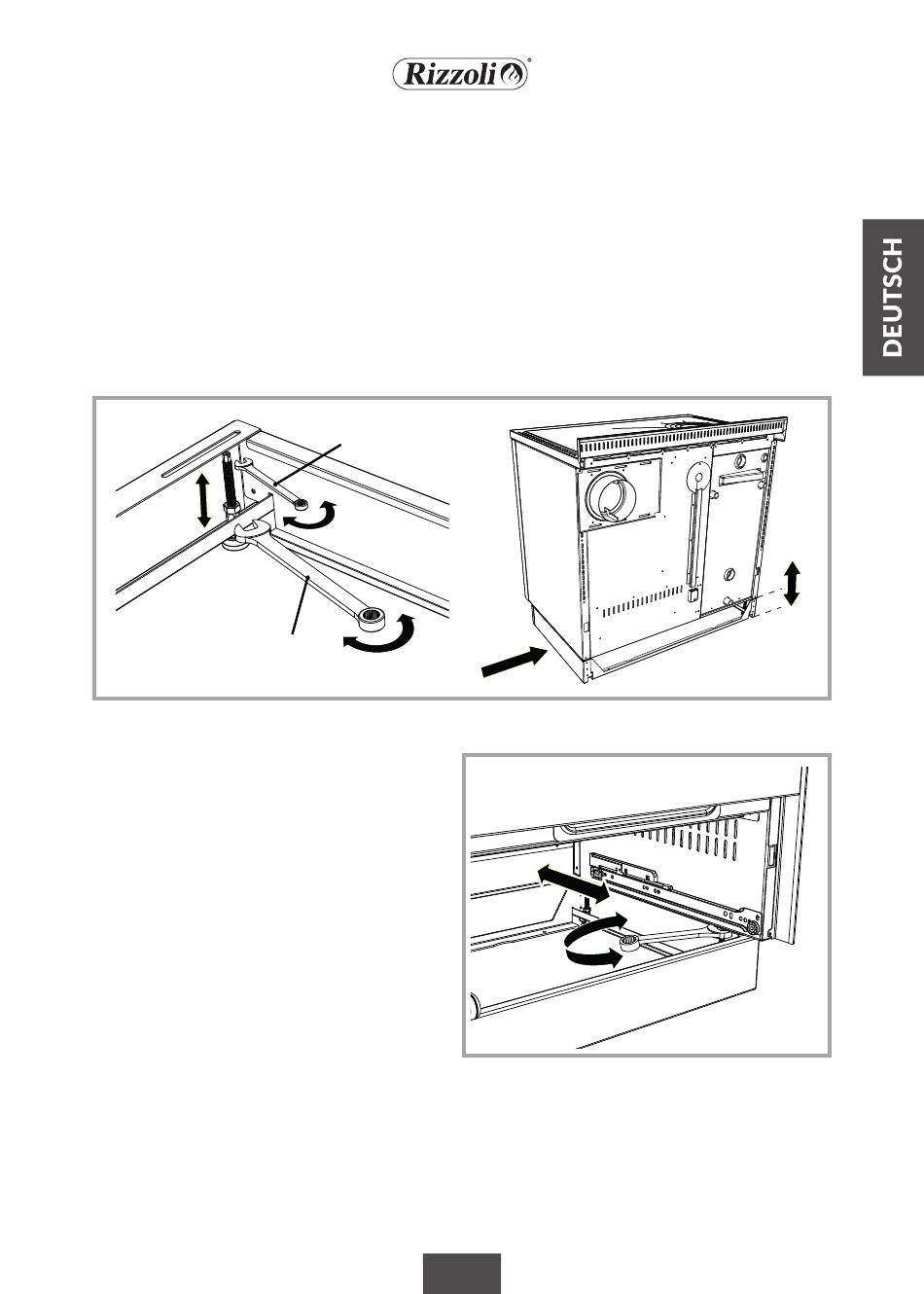

Abb. 18 - Einstellung der Herdhöhe durch Regulierung der Schraubfüße.
Zur Regulierung des Sockeleinzugs müssen die
vorderen Schrauben gelockert werden, mit denen
der Sockel am Herd befestigt ist. Die Schrauben
sind von unten nach oben eingeführt. Sobald der
Sockeleinzug in der gewünschten Position ist, wer-
den die Schrauben wieder angezogen. Hierzu ist
ein Schraubenschlüssel (siehe Abb. 19) notwendig.
Achten Sie darauf, die Schrauben nicht vollständig
herauszudrehen - sie sollten nur gelockert werden.
derseite als auch die Herdhöhe durch die Schraub-
füße eingestellt werden. Hierzu muss jeder einzel-
ne Schraubfuß in den Ecken des Sockels reguliert
werden, wodurch der Zentralheizungsherd gleich-
mäßig eingestellt werden kann. Für die Regulierung
der Schraubfüße wird ein Schlüssel Nr. 6 benötigt
und sobald die gewünschte Höhe eingestellt ist,
wird die Sechskantmutter mit dem Schlüssel Nr.
13 (siehe Abb. 18) fixiert. Die Schraubfüße können
bis zu 50 mm erhöht werden.
Nr. 6
0-50
mm
Abb. 19 - Einstellung des Sockeleinzugs.
