RTE 80 - RTE 90 - RTVE 80 - RTVE 90

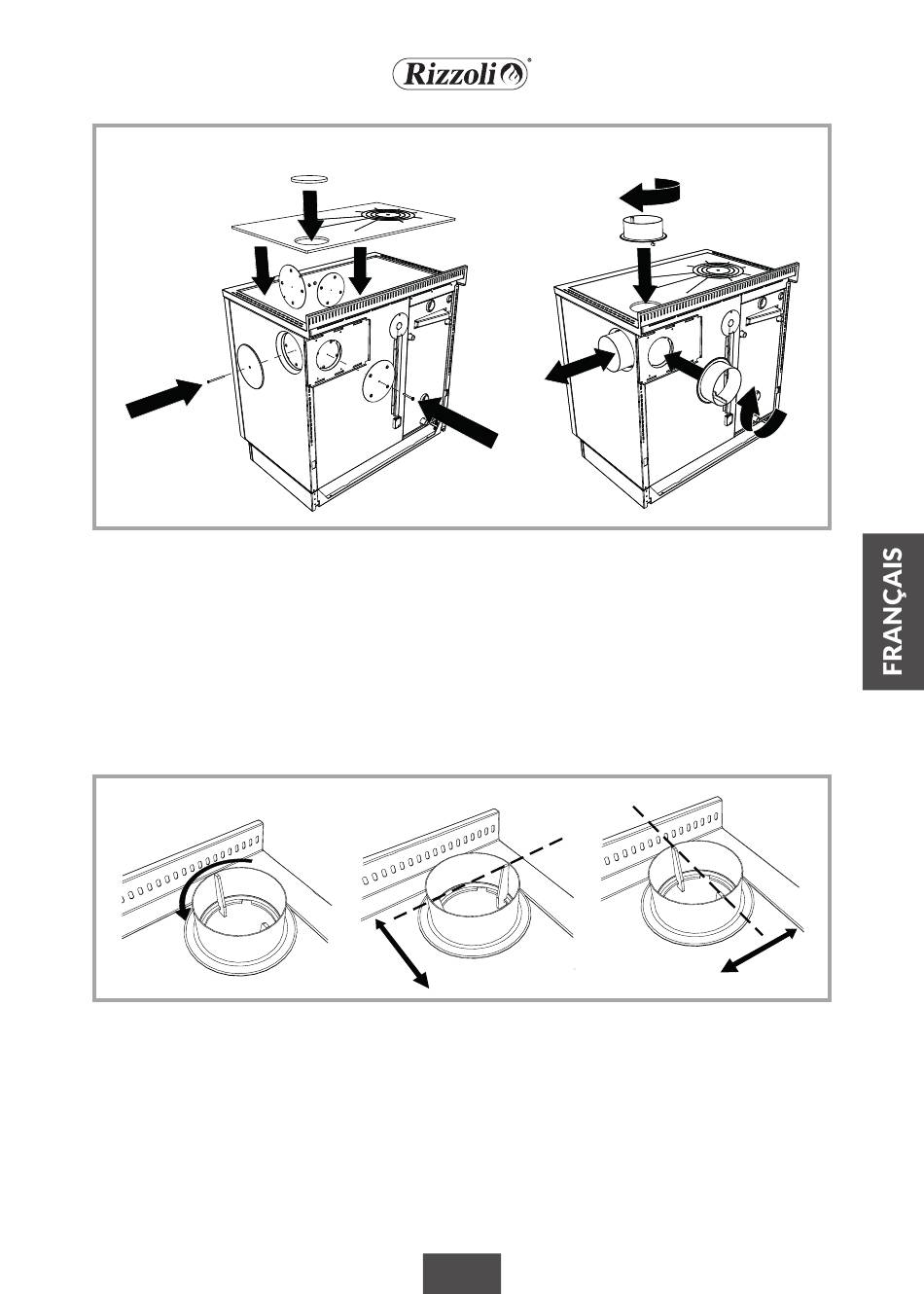

Figure 8 – Thermo cuisinère four avec sortie multiple des fumées. Exemple de Thermo cuisinère avec sortie
des fumées à droite. La sortie des fumées à gauche est symétrique.
2.9 RACCORDEMENT CORRECT AU CONDUIT
Si le conduit collecteur part de l'étage inférieur, il
peut s'avérer nécessaire de condamner la partie in-
férieure au moyen d'un matériau ignifuge. Dans le
cas d'un conduit en position supérieure ou arrière,
utiliser le dispositif spécifique de raccordement à
baïonnette. Celui-ci sera introduit et une rotation
Figure 9 – Tolérance pour la sortie de fumées dessus ou arrière. Celle-ci dépend de l'orientation du raccord.
Dans le cas d'un raccordement latéral par le côté
de l'appareil, le connecteur est de type coulissant.
Pour pouvoir l'installer correctement, il faut tout
d'abord retirer la plaque radiante. Placer ensuite
le connecteur, soit entièrement à l'intérieur de la
thermo cuisinière, soit entièrement à l'intérieur du
conduit de fumées en veillant à ce que l'oeillet de
assurera son blocage. Ce connecteur permet un
jeu d'environ 1 cm de manière à faciliter l'instal-
lation. Cette tolérance n'est disponible que dans
un seul sens qui dépend de son orientation (voir
fig. 9).
Y
+/-
10 mm
fixation soit dirigé du côté de la thermo cuisinière.
Mettre en place la thermo cuisinière et faire cou-
lisser le connecteur de manière à ce qu'il relie la
thermo cuisinière au conduit. Plier ensuite l'oeillet
de fixation et le stabiliser sur le châssis à l'aide de
la vis fournie (voir fig. 10).
159
X
+/-
10 mm
