68 www.aeg.com

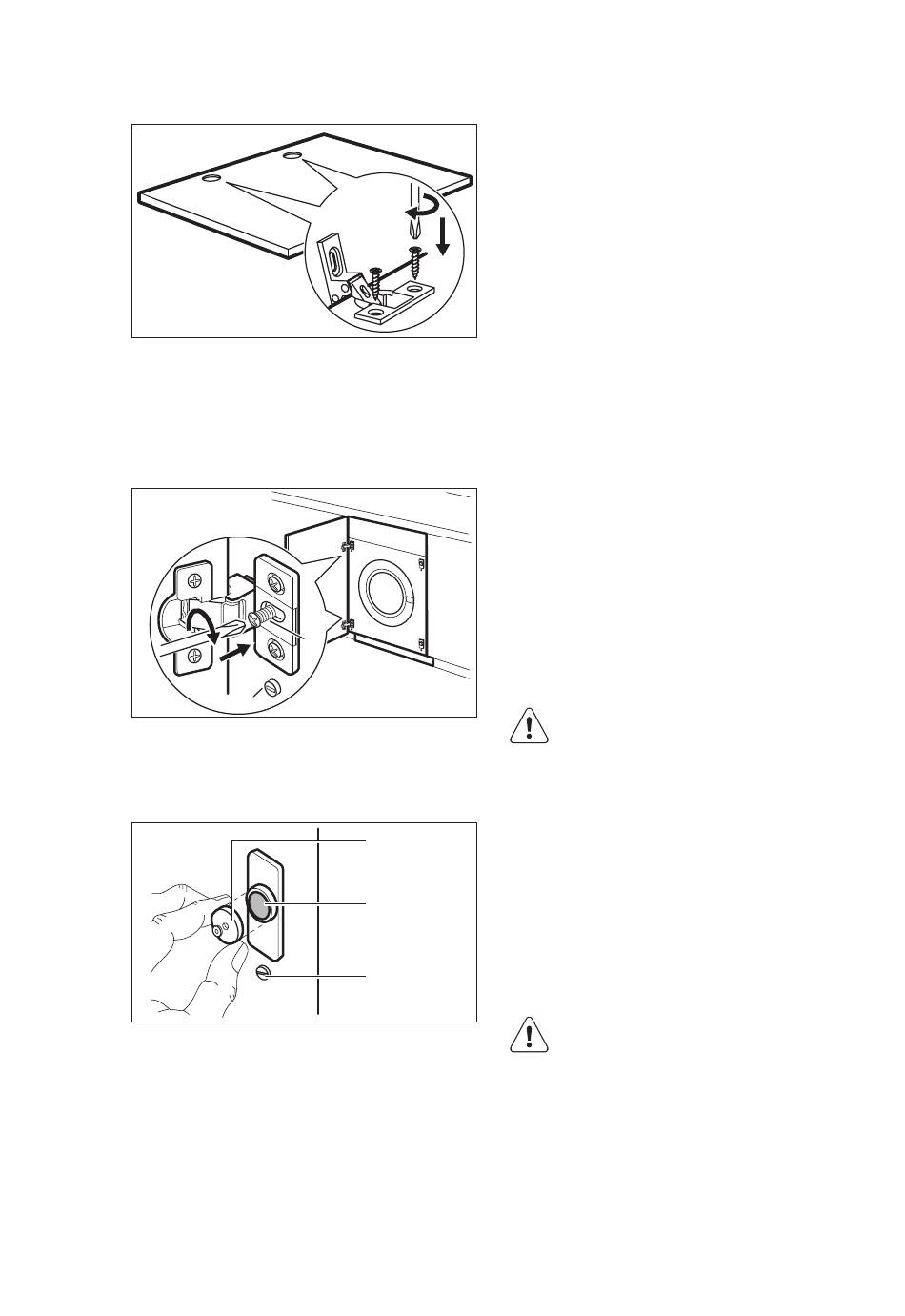

Abb. 4
Abb. 5
Abb. 6
2
1
A
B
A
B
C
• Scharniere
Zum Montieren der Scharniere müssen
Sie zwei Löcher (Durchmesser 35 mm,
Tiefe 12,5 - 14 mm je nach Tiefe des
Türmöbels) an der Türinnenseite boh-
ren. Der Abstand zwischen den Mittel-
punkten der Bohrungen muss 416 mm
betragen.
Der Abstand von der Oberkante der
Tür zum Mittelpunkt der Bohrung hängt
von den Abmessungen der benachbar-
ten Möbel ab.
Die Scharniere werden an der Tür mit
Holzschrauben 1 und 2 (Abb. 4) befes-
tigt, die mit dem Gerät geliefert wer-
den.
• Montage der Tür
Befestigen Sie die Scharniere mit
M5x15-Schrauben am Gerät. Die Schar-
niere können so eingestellt werden,
dass mögliche Ungleichmäßigkeiten
der Türstärke ausgeglichen werden.
Lösen Sie zum perfekten Ausrichten der
Tür die Schraube, richten Sie die Tür
aus und ziehen Sie die Schraube A wie-
der an (Abb. 5).
Entfernen Sie nicht die Schraube
B (Abb. 5.
• Gegenmagnet
Die Tür wird durch einen Magnetver-
schluss geschlossen. Damit dies richtig
funktioniert, müssen Sie den Gegen-
magneten A (Stahlscheibe + Gummi-
ring) an der Innenseite der Tür an-
schrauben.
Die Position muss dem Magneten B am
Gerät entsprechen (Abb. 6).
Entfernen Sie die Schraube C
nicht.
