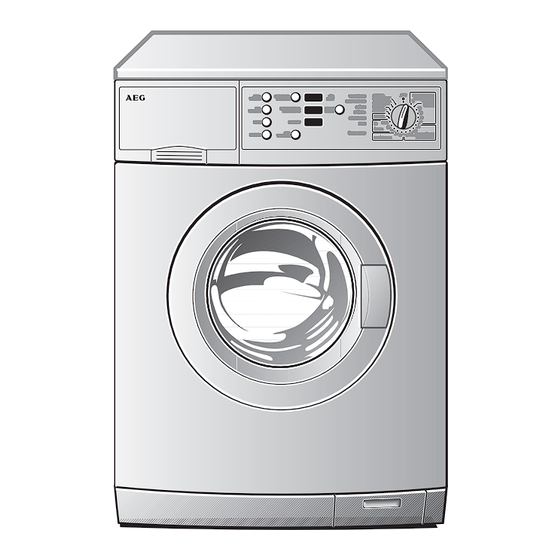

ÖKO-LAVAMAT 86401 update Der umweltschonende Waschautomat Benutzerinformation...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Gebrauchsanweisung Gebrauchsanweisung Sicherheit Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Re- geln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicher- heitshinweisen vertraut zu machen. Vor der ersten Inbetriebnahme • Beachten Sie die „Aufstell- und Anschlussanweisung“ weiter hinten in dieser Benutzerinformation.
Gebrauchsanweisung Sicherheit von Kindern • Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten. • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschau- tomaten spielen –...
Gebrauchsanweisung • Lassen Sie die Waschlauge vor Notentleerung des Gerätes, vor Reini- gung der Laugenpumpe oder vor Notöffnung der Einfülltür abkühlen. • Kleintiere können Stromleitungen und Wasserschläuche anfressen. Stromschlaggefahr und Gefahr von Wasserschäden! Kleintiere vom Waschautomaten fernhalten. Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie die Verpackung Ihres Waschautomaten sachgerecht.
Gebrauchsanweisung Umwelttipps • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und schonen die Umwelt!). • Besonders sparsam arbeitet der Waschautomat dann, wenn Sie die angegebenen Füllmengen ausnutzen. • Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge.
Gebrauchsanweisung Bedienblende Programmablauf- Taste Anzeige SCHLEUDERDREHZAHL mit Display Zusatzprogramm-Tasten Programmwähler Anzeige TÜR Taste ZEITVORWAHL Taste Multidisplay START/PAUSE Anzeige ÜBERDOSIERT Display RESTFEUCHTE/BELADUNG Programmwähler Der Programmwähler bestimmt die Art des Waschganges (z. B. Wasserstand, Trommelbewegung, Anzahl der Spülgänge, Schleuder- drehzahl) entsprechend der zu be- handelnden Wäscheart, sowie die Laugentemperatur.
Seite 12
Gebrauchsanweisung PFLEGELEICHT Hauptwaschgang für pflegeleichte Textilien (Mischgewebe) bei 40 °C bis 60 °C. Position LEICHTBÜGELN: Hauptwaschgang bei 40 °C für pflegeleichte Textilien, die mit Hilfe dieses Programmes nur noch leicht oder gar nicht gebügelt werden müssen. FEINWÄSCHE Hauptwaschgang für Feinwäsche bei 30 °C oder 40 °C. WOLLE / P (Handwäsche) Hauptwaschgang (kalt bis 40 °C) für maschinenwaschbare Wolle sowie für handwaschbare Wolltextilien mit dem Pflegekennzeichen...
Gebrauchsanweisung Zusatzprogramm-Tasten Die Zusatzprogramm-Tasten dienen dazu, das Waschprogramm dem Verschmutzungsgrad der Wä- sche anzupassen. Für normal verschmutzte Wäsche sind Zusatzprogramme nicht nötig. Je nach Programm sind verschiedene Funktionen miteinander kombinierbar. VORWÄSCHE Kaltes Vorwaschen vor dem automatisch folgenden Hauptwaschgang; mit Zwischenschleudern bei KOCH-/BUNTWÄSCHE und PFLEGELEICHT, ohne Zwischenschleudern bei FEINWÄSCHE.
Gebrauchsanweisung Verbrauchswerte und Zeitbedarf Die Werte für ausgewählte Programme in der folgenden Tabelle wurden unter Normbedingungen ermittelt. Für den Betrieb im Haushalt geben sie dennoch eine hilfreiche Orientierung. Füllmenge Wasser Energie Zeit in Mi- Programmwähler/Temperatur in kg in Liter in kWh nuten KOCH-/BUNTWÄSCHE 95 1,65...
Gebrauchsanweisung Was bedeutet „UPDATE“? Die Waschprogramme Ihres Waschautomaten werden von einer Soft- ware gesteuert. Neuartige Textilien oder neue Waschmittel könnten zukünftig neue Waschprogramme erfordern. Die Software kann meist daraufhin ange- passt werden. Für weitere Informationen zum „update“ wenden Sie sich bitte an den Kundendienst.
Gebrauchsanweisung Vor dem ersten Waschen Führen Sie einen Waschgang ohne Wäsche durch (KOCHWÄSCHE 95, mit halber Waschmittelmenge). Dadurch werden fertigungsbedingte Rückstände an Trommel und Laugenbehälter entfernt. Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe „Wäsche- arten und Pflegekennzeichen“).
Gebrauchsanweisung Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximalangaben. Kochwäsche ç Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen.
Gebrauchsanweisung Wasch- und Pflegemittel Welches Wasch- und Pflegemittel? Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- automaten geeignet sind. Grundsätzlich die Angaben der Hersteller be- achten. Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig: •...
Gebrauchsanweisung Waschgang durchführen Kurzanleitung Ein Waschgang verläuft in folgenden Schritten: 1. Das richtige Waschprogramm einstellen: – Programm und Temperatur mit dem Programmwähler einstellen – eventuell Zusatzprogramm(e) einstellen 2. Eventuell Schleuderdrehzahl ändern/SPÜLSTOPP wählen. 3. Eventuell ZEITVORWAHL einstellen. 4. Einfülltür öffnen, Wäsche einfüllen. 5.
Gebrauchsanweisung Waschprogramm einstellen Geeignetes Programm, richtige Temperatur und mögliche Zusatzpro- gramme für die jeweilige Wäscheart siehe „Programmtabellen“. 1. Programmwähler auf das ge- wünschte Waschprogramm mit der gewünschten Temperatur stellen. Das gewählte Programm ist hinterleuchtet. Im Multidisplay wird die voraus- sichtliche Dauer des eingestellten Programms in Minuten angezeigt.
Gebrauchsanweisung Schleuderdrehzahl ändern/Spülstopp wählen Eventuell Schleuderdrehzahl für das Endschleudern wählen: Taste SCHLEUDERDREHZAHL so oft drücken, bis die gewünschte Schleuder- drehzahl im Display erscheint. • Möglich sind 1600, 1200, 1000, 800 oder 400 Umdrehungen pro Mi- nute. • Bei der Anzeige „0“ bleibt die Wäsche im letzten Spülwasser liegen, sie wird nicht geschleudert (Spülstopp).
Gebrauchsanweisung Einweichdauer Bei gedrückter Taste EINWEICHEN können Sie mit der Taste ZEITVOR- WAHL die Einweichdauer um 1 bis maximal 19 Stunden verlängern. Ohne Zeitvorwahl beträgt die Einweichdauer ca. 1 Stunde. Einfülltür öffnen und schließen Öffnen: am Griff der Einfülltür ziehen. Schließen: Einfülltür fest zudrücken Die Anzeigen TÜR und START/PAUSE zeigen bei eingeschaltetem Gerät an, ob die Einfülltür geöffnet...
Gebrauchsanweisung Wasch-/Pflegemittel zugeben Hinweise zu Wasch- und Pflegemitteln siehe Abschnitt „Wasch- und Pflegemittel“. 1. Waschmittelschublade öffnen: in die Klappe unten an der Schublade hinein- greifen (1), Schublade bis zum Anschlag herausziehen (2). 2. Wasch-/Pflegemittel einfüllen. Fach für Fleckensalz Fach für pulverförmiges Hauptwaschmittel (Wenn Sie Wasserenthärter benutzen und das rechte Fach für das Vorwasch-/...
Gebrauchsanweisung Waschprogramm starten 1. Kontrollieren, ob der Wasserhahn geöffnet ist. 2. Waschprogramm starten: Taste START/PAUSE drücken. Das Waschprogramm wird gestartet, bzw. startet nach Ablauf der eingestellten Zeitvorwahl. Die Einfülltür ist nicht richtig geschlossen, wenn beim Drücken der Taste START/PAUSE – der Fehlercode Cd im Multidisplay erscheint, –...
Gebrauchsanweisung Ablauf des Waschprogramms Programmablauf-Anzeige Vor dem Start werden die auszuführenden Programm- schritte durch die Programmablauf-Anzeige angezeigt. Während des Waschprogramms wird der aktuelle Pro- grammschritt angezeigt. Multidisplay Die zu erwartende Restlaufzeit (in Minuten) wird bis zum Programmende im Multidisplay angezeigt. Bei automatischer Programmanpassung durch die Steuerung des Waschautomaten (Wäschemenge, Wäscheart, Unwuchterkennung, Sonderspülgang, etc.) kann die Zählung der Restlaufzeit angehalten...
Gebrauchsanweisung Waschgang beendet/Wäsche entnehmen Nachdem ein Waschprogramm beendet ist: Wenn ein Waschprogramm abgelaufen ist, leuchtet ENDE auf der Programmablauf-Anzeige. Wenn innerhalb von ca. 3 Minuten nach Programmende keine Taste ge- drückt bzw. der Programmwähler nicht betätigt wird, schaltet der Waschautomat in den Stand-by-Modus. Nur ENDE ist hinterleuchtet. Alle anderen Anzeigen auf der Bedienblende sind abgeschaltet, um En- ergie zu sparen.
Seite 27
Gebrauchsanweisung Wenn das Programm LEICHTBÜGELN gewählt war: Bei LEICHTBÜGELN erfolgt nach Programmende eine Knitterschutz- phase von ca. 30 Minuten. Das Multidisplay zeigt dabei noch eine Rest- zeit (z. B. 1 Minute) an und ENDE ist hinterleuchtet. Während der Knitterschutzphase können Sie jederzeit die Wäsche herausnehmen.
Gebrauchsanweisung Programmtabellen Waschen Im folgenden werden nicht alle möglichen, sondern nur die im Alltags- betrieb gebräuchlichen und sinnvollen Einstellungen aufgeführt. mögliche Wäscheart, max. Füllmenge Programmwähler Zusatz- Pflegekennzeichen Temperatur (Trockengewicht) programme VORWÄSCHE KOCHWÄSCHE/ Kochwäsche EINWEICHEN BUNTWÄSCHE ç KURZ FLECKEN KOCHWÄSCHE/ Energiesparprogramm: VORWÄSCHE BUNTWÄSCHE Kochwäsche ç...
Gebrauchsanweisung Reinigen und Pflegen Bedienblende Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur Reinigung von Blenden- und Bedienteilen benutzen. Bedienblenden mit einem feuchten Tuch abwischen. Dazu warmes Wasser verwenden. Waschmittelschublade Von Zeit zu Zeit sollte die Waschmittelschublade gereinigt werden. 1. Waschmittelschublade bis zum Anschlag herausziehen. 2.
Gebrauchsanweisung 7. Gesamten Einspülbereich des Waschautomaten, insbesondere auch die Düsen an der Oberseite der Einspülkammer, mit einer Bürste reinigen. 8. Waschmittelschublade in Füh- rungsschienen einsetzen und einschieben. Waschtrommel Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende Fremdkörper in der Wäsche oder im Leitungswasser kann es zu Rostab- lagerungen an der Trommel kommen.
Gebrauchsanweisung Was tun, wenn... Störungsbehebung Versuchen Sie im Störungsfall mit Hilfe der hier aufgeführten Hinweise das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführ- ten Störungen oder zur Behebung eines Bedienfehlers den Kunden- dienst in Anspruch nehmen, erfolgt der Besuch des Kundendienst- Technikers auch während der Garantiezeit nicht kostenlos.
Seite 33
Gebrauchsanweisung Problem Mögliche Ursache Abhilfe Wasserhahn ist geschlossen. Wasserhahn öffnen. Wasserhahn schließen. Es läuft kein Wasser Sieb in der Verschraubung Schlauch vom Wasserhahn ein. des Zulaufschlauchs ist abschrauben, Sieb heraus- verstopft. nehmen und unter fließen- Fehlercode dem Wasser reinigen scheint. Wasserhahn ist verkalkt oder Wasserhahn prüfen, gegebe- defekt.
Seite 34
Gebrauchsanweisung Problem Mögliche Ursache Abhilfe Verschraubung am Zulauf- Zulaufschlauch fest- schlauch ist undicht. schrauben. Ablaufschlauch überprüfen Ablaufschlauch ist undicht. und gegebenenfalls erneuern. Deckel der Laugenpumpe ist Deckel richtig schließen. nicht richtig verschlossen. Wasser läuft unter dem Waschautomaten Programm abbrechen, Wä- Wäsche ist in Einfülltür hervor.
Seite 35
Gebrauchsanweisung Problem Mögliche Ursache Abhilfe Im Ablaufschlauch ist ein Knick entfernen. Knick. Wenden Sie sich an den Maximale Pumphöhe (Aus- Kundendienst, er hält für Wäsche ist nicht gut laufhöhe 1m ab Standfläche Förderhöhen über 1m einen geschleudert, in der des Gerätes) wird über- Nachrüstsatz als Sonderzu- Trommel ist noch Rest- schritten.
Seite 36
Gebrauchsanweisung Problem Mögliche Ursache Abhilfe Wasserhahn ist nicht voll- Wasserhahn vollständig auf- ständig aufgedreht. drehen. In der Waschmittel- schublade bilden sich Sieb in der Verschraubung Wasserhahn schließen. Zu- Waschmittelrück- des Zulaufschlauches am laufschlauch vom Wasser- stände. Wasserhahn oder am Gerät hahn und vom Gerät ist verstopft.
Gebrauchsanweisung Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. •...
Gebrauchsanweisung Notentleerung durchführen • Wenn der Waschautomat die Waschlauge nicht mehr abpumpt, muss eine Notentleerung durchgeführt werden. • Wenn der Waschautomat in einem frostgefährdeten Raum steht, muss bei Frostgefahr eine Notentleerung durchgeführt werden. Darüber hinaus: Zulaufschlauch vom Wasserhahn abschrauben und auf den Boden legen, Ablaufschlauch entleeren.
Gebrauchsanweisung Wenn die Waschlauge vollständig abgelaufen ist: 6. Verschlussstopfen fest in Notentleerungsschlauch einschieben und im Uhrzeigersinn festdrehen. 7. Notentleerungsschlauch wieder in Halterung einlegen. 8. Klappe in Sockelblende einsetzen und schließen. Laugenpumpe Die Laugenpumpe ist wartungsfrei. Das Öffnen des Pumpendeckels ist nur im Störungsfall erforderlich, wenn kein Wasser mehr abgepumpt wird, z.
Seite 40
Gebrauchsanweisung 5. Pumpendeckel wieder einsetzen. Stege am Deckel seitlich in die Führungs- schlitze einführen und Deckel im Uhr- zeigersinn festschrauben. 6. Notentleerungsschlauch verschließen und in Halterung einlegen. 7. Klappe schließen.
Gebrauchsanweisung Zusätzlicher Spülgang (SPÜLEN+) Der Waschautomat ist auf äußerst sparsamen Wasserverbrauch einge- stellt. Für Menschen, die an einer Allergie leiden, kann es jedoch hilf- reich sein, mit mehr Wasser zu spülen. Wenn diese Funktion eingestellt ist, erfolgt ein zusätzlicher Spülgang bei den Programmen KOCH-/BUNTWÄSCHE, PFLEGELEICHT/LEICHT- BÜGELN und FEINWÄSCHE.
Gebrauchsanweisung Laugenabkühlung Es kann notwendig sein, die Waschlauge vor dem Abpumpen abzuküh- len, um thermische Beschädigungen von Kunststoffabflussrohren zu vermeiden. Die Waschlauge wird vor dem Abpumpen am Ende des Hauptwasch- gangs (durch Zulauf von kaltem Wasser) abgekühlt. (Diese Einstellung ist nur wirksam bei KOCH-/BUNTWÄSCHE mit einer Temperatur über 40 °C.) Bei Auslieferung des Gerätes ist keine Laugenabkühlung eingestellt.
Gebrauchsanweisung Programmsicherung Um eine Programmeinstellung vor unerwünschter Änderung (z. B. Pro- grammwähler verdrehen, Zusatztasten drücken, etc.) abzusichern, kön- nen Sie die Programmsicherung einstellen. Dadurch verhindern Sie, dass Ihre Wäsche Schaden nimmt. Einstellen und Aufheben der Programmsicherung ist jederzeit während eines Programms möglich. Programmsicherung einstellen: 1.
Gebrauchsanweisung Kindersicherung Bei eingestellter Kindersicherung kann die Einfülltür nicht mehr geschlossen und kein Waschpro- gramm mehr gestartet werden. Kindersicherung einstellen: Drehknopf (an der Innenseite der Einfülltür) mit einer Münze im Uhrzeigersinn bis zum Anschlag drehen. Warnung! Der Drehknopf darf sich nach dem Einstellen nicht in versenkter Position befinden, sonst ist die Kindersicherung nicht aktiv! Der Drehknopf muss gemäß...
Aufstell- und Anschlussanweisung Aufstell- und Anschlussanweisung Sicherheitshinweise für die Installation • Kippen Sie den Waschautomaten nicht auf die Vorderfront und nicht auf die rechte Seite (von vorne gesehen). Elektrische Bauteile könnten nass werden! • Überprüfen Sie den Waschautomaten auf Transportschäden. Ein be- schädigtes Gerät dürfen Sie auf keinen Fall anschließen.
Aufstell- und Anschlussanweisung Aufstellung des Gerätes Waschautomaten mit gewölbter Blende sind nicht unterbaufähig. Gerät transportieren • Legen Sie den Waschautomaten nicht auf die Vorderfront und nicht auf die rechte Seite (von vorne gesehen). Andernfalls können elektri- sche Bauteile nass werden. •...
Seite 47
Aufstell- und Anschlussanweisung 2. Beide Schlauchhalter mit kräfti- gem Ruck vom Gerät abziehen. Spezialschlüssel A und Verschluss- kappen B (2 Stück) und C (1 Stück) liegen dem Gerät bei. 3. Schraube D inkl. Druckfeder mit Spezialschlüssel A entfernen. 4. Loch mit Verschlusskappe C verschließen.
Aufstell- und Anschlussanweisung Aufstellort vorbereiten • Die Aufstellfläche muss sauber und trocken sein, frei von Bohner- wachsresten und anderen schmierenden Belägen, damit das Gerät nicht wegrutscht. Keine Schmierstoffe als Gleithilfe verwenden. • Die Aufstellung auf hochflorigen Teppichböden oder Bodenbelägen mit Weichschaumrücken ist nicht zu empfehlen, da dadurch die Standsicherheit des Gerätes nicht gewährleistet ist.
Aufstell- und Anschlussanweisung Unebenheiten des Bodens ausgleichen Mit den vier verstellbaren Schraubfüßen können Bodenunebenheiten ausgeglichen und die Höhe korrigiert werden. Die Höhe kann in einem Bereich von +10 ... -5 mm angepasst werden. Verwenden Sie dazu den beiliegenden Spezialschlüssel zum Entfernen der Transportsicherung.
Aufstell- und Anschlussanweisung Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Typschild zu entnehmen. Das Typschild befindet sich oben hinter der Einfülltür. Dieses Gerät entspricht den folgen- den EG-Richtlinien: – der „Niederspannungsrichtlinie" 73/23/EWG mit Änderungen – der „EMV-Richtlinie" 89/336/EWG mit Änderungen Wasseranschluss Der Waschautomat besitzt Sicherheitseinrichtungen, die eine Rückver- schmutzung des Trinkwassers verhindern und den landesrechtlichen...
Aufstell- und Anschlussanweisung Wasserzulauf Mitgeliefert wird ein Druckschlauch von 1,5m Länge. Wird ein längerer Zulaufschlauch benötigt, ist ausschließlich ein von unserem Kundendienst angebotener, VDE-zugelassener kompletter Schlauchsatz mit montierten Schlauchverschraubungen zu verwenden. – Für Waschautomaten ohne Aqua-Control sind Schlauchsätze in Längen von 2,2m, 3,5m und 5m erhältlich. –...
Aufstell- und Anschlussanweisung Wasserablauf Der Ablaufschlauch kann entweder an einen Siphon angeschlossen oder in ein Wasch- oder Ausgussbecken bzw. eine Badewanne eingehängt werden. Zur Verlängerung (max. 3 m auf Fußboden verlegt und dann bis 80 cm hoch) dürfen nur Originalschläuche verwendet werden. Der Kunden- dienst führt Ablaufschläuche in Längen von 2,7 und 4m.
Aufstell- und Anschlussanweisung Förderhöhen über 1m Zum Abpumpen der Wasch-/Spüllauge besitzt jeder Waschautomat eine Laugenpumpe, die über den Ablaufschlauch Flüssigkeiten bis zu ei- ner Höhe von 1m fördert, gerechnet ab Standfläche der Maschine. Für Förderhöhen über 1m setzen Sie sich bitte mit dem Kundendienst in Verbindung.
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1.
Kundendienststellen Kundendienststellen Deutschland Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostengünstigen Rufnum- 0180 322 66 22 (EUR 0.09 / Minute) Deutsche Telekom / Stand Jan. 2002 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
• Haben Sie Fragen zu Bedienung und Gebrauch Ihres Waschauto- maten? Dann wenden Sie sich an AEG DIRECT INFO SERVICES 0180–555 4 555*, unsere telefonische Beratung. Dort bekommen Sie Tipps zum Umgang mit Ihrer Waschmaschine und zur Nutzung der zahlreichen Funktionen.
