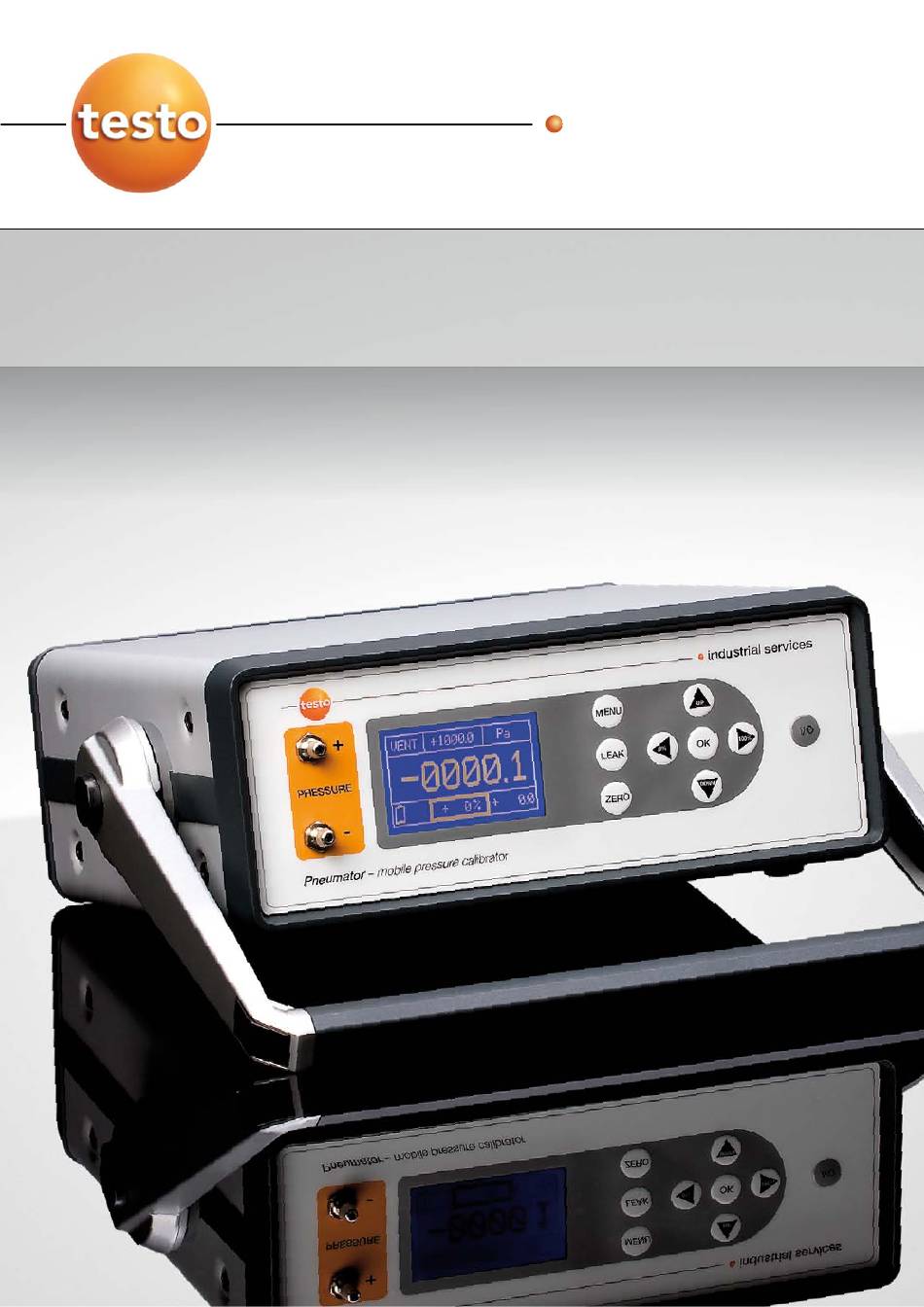

- Seite 1 Pneumator – Bedienungsanleitung Druckkalibrator und -messgerät Bestellnummer Messbereich 0519.0816 1 hPa 0519.0817 10 hPa 0519.0818 100 hPa 0519.0819 1000 hPa...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 2 Inhalt Einleitung und Sicherheitshinweise ..............3 Übersicht Bedienelemente und Schnittstellen ..........4 Betriebsarten ....................5 Generelles zur Bedienung ................5 Menüeinstellungen für alle Betriebsarten ............6 Betriebsart CTRL –... -
Seite 3: Einleitung Und Sicherheitshinweise
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 3 Einleitung und Sicherheitshinweise Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf des Pneumators der Testo industrial services GmbH. Wir hoffen, dass dieses Gerät Ihnen bei Ihrer Arbeit für lange Zeit von Nutzen sein wird. -
Seite 4: Übersicht Bedienelemente Und Schnittstellen

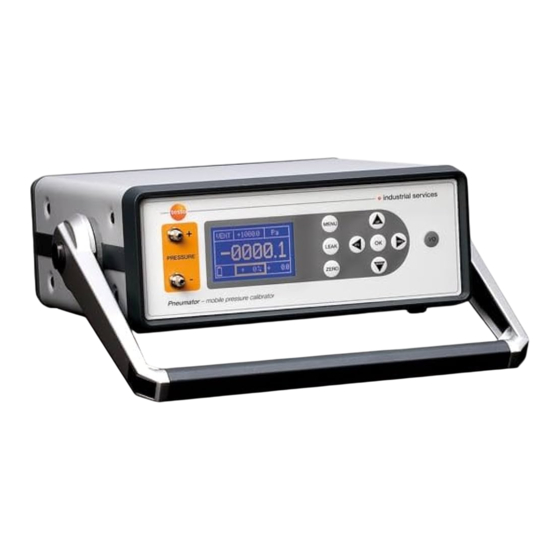

Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 4 2. Übersicht Bedienelemente und Schnittstellen Der Pneumator verfügt über zwei Druckanschlüsse, ein Display sowie 9 Bedien- Taster: Druck „+“ Bei Differenzdruck muss hier der höhere Druck angeschlossen werden Bei Relativdruck bitte nur auf dieser Seite anschließen... -
Seite 5: Betriebsarten
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 5 3. Betriebsarten Betriebs- Seite Anwendung Anschluss druckseitig Gerätefunktion CTRL Kalibrieren Prüfling (Differenz-/ Pumpe baut gewählten Druck (Einzelschritt) Relativdruckmessgerät) auf (Druck-Beaufschlagung), Display zeigt Referenzsensor- Wert an... -
Seite 6: Menüeinstellungen Für Alle Betriebsarten
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 6 Im Untermenü: eine Dezimalstelle nach links 100% Während Betrieb: vgl. Beschreibung der jeweiligen Betriebsart Im Menü: ohne Funktion Im Untermenü: eine Dezimalstelle nach rechts LEAK Dichtigkeitstest (zwischen Prüfling und Referenzsensor), bei CTRL... -
Seite 7: Betriebsart Ctrl - Kalibrieren (Einzelschritt)
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 7 6. Betriebsart CTRL – Kalibrieren (Einzelschritt) Zweck: Die Betriebsart CTRL (Control / Regelung) wird zur Kalibrierung eines Prüflings in einzelnen Schritten gewählt. Sofern häufig bei denselben Druckstufen kalibriert werden soll, ist die Betriebsart AUTO zu empfehlen. - Seite 8 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 8 Betrieb / Nutzung: Nach Auswahl der Betriebsart CTRL und Verlassen des Menüs (MENU-Taste) wird automatisch eine Nullierung durchgeführt (im Display steht links oben: „ZERO“), sofern AUTO ZERO = EIN. Anschließend entlüftet der Referenzsensor („VENT“).
- Seite 9 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 9 Dichtigkeitstest (LEAK) Sofern überprüft werden soll, ob der Prüfling druckdicht angeschlossen ist, kann mit der LEAK-Taste bei der jeweiligen Druckstufe (nach der Stabilisierung) ein Dichtigkeitstest gestartet werden. Die Pumpe ist jetzt weggeschaltet. Der mittlere Displaywert sowie die Angaben auf der unteren Displayhälfte zeigen, ob sich ein...
-
Seite 10: Betriebsart Auto - Kalibrieren (Programmierte Schritte)
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 10 7. Betriebsart AUTO – Kalibrieren (programmierte Schritte) Zweck: Die Betriebsart AUTO (automatische Regelung) wird zur Kalibrierung von Prüflingen in vorprogrammierten Schritten verwendet. Dies ist sinnvoll und zeitsparend, wenn mehrere Prüflinge an denselben Druckstufen kalibriert werden sollen. - Seite 11 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 11 Beispiel: bei Bereich / Einheit = +1.000 hPa und „Steps up“ = 4 werden im Betrieb erst 0 hPa, dann 250 hPa, dann 500 hPa, dann 750 hPa, dann 1.000 hPa Druck aufgebaut.
- Seite 12 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 12 Phasen- Bezeichnung Bedeutung Nummer im Menü Warten auf Start (Auslösen durch Taste OK), Gerät entlüftet (Display zeigt VENT) T START Wartezeit (in Sekunden) zum Entlüften (Display zeigt VENT) Dauer der Nullierung (falls AUTO ZERO = AN), ca.
- Seite 13 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 13 o Mitte: Phasen-Nummer (vgl. Tabelle oben), Phasen-Dauer, Referenzdruck- Wert o Unten links: Akku-Ladeanzeige (bei Netzbetrieb: Steckersymbol) o Unten Mitte: prozentuale Anzeige der momentanen Soll-Druckstufe (in Prozent des Maximaldrucks) o Unten rechts: Absolutwert der momentanen Soll-Druckstufe.
-
Seite 14: Betriebsart Mess - Druckmessung
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 14 8. Betriebsart MESS – Druckmessung Zweck: Die Betriebsart MESS (Druckmessung) wird zur Messung eines Prozessdrucks (Differenzdruck oder Relativdruck) verwendet. Gerätefunktion und Prinzipskizze: In der Betriebsart MESS ist die Pumpe ausgeschaltet. Der interne Referenz-Drucksensor misst unmittelbar den Druckwert des Prozesses. - Seite 15 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 15 Beispiel (vgl. nebenstehende Abbildung): Betriebsart Druckmessung (MESS) Maximaldruck = 10 mbar Momentan-Messwert = 0 mbar momentaner Druck = 0,002 mbar, Netzbetrieb (links unten)
- Seite 16 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 16 Schutz vor Überlast: Es muss unbedingt darauf geachtet werden, dass der angeschlossene Druck 125% des Messbereichs des Pneumators nicht überschreitet. Geschieht dies gemächlich, so schließen bei diesem Wert die internen Magnetventile, es erscheint ERR auf dem Display.
-
Seite 17: Betriebsart Velo - Strömungsmessung
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 17 9. Betriebsart VELO – Strömungsmessung Zweck: Die Betriebsart VELO (Strömungsmessung) wird zur Messung einer Prozessströmung (z.B. im Luftkanal) mittels Staurohr verwendet. Gerätefunktion und Prinzipskizze: In der Betriebsart VELO ist die Pumpe ausgeschaltet. Der interne Referenz-Drucksensor misst unmittelbar den Differenzdruckwert des Prozesses. - Seite 18 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 18 Nach Auswahl der Betriebsart VELO und Verlassen des Menüs (MENU-Taste) wird automatisch eine Nullierung durchgeführt (im Display steht links oben: „ZERO“), sofern AUTO ZERO = EIN. Nun erscheint die VELO-Displayanzeige, die alle relevanten Informationen für den Messbetrieb liefert.
-
Seite 19: Betriebsart Flow - Volumenstrommessung
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 19 Betriebsart FLOW – Volumenstrommessung Zweck: Die Betriebsart FLOW (Volumenstrommessung) wird zur Messung eines Prozess- Volumenstroms (z.B. im Luftkanal) mittels Staurohr verwendet. Gerätefunktion und Prinzipskizze: In der Betriebsart FLOW ist die Pumpe ausgeschaltet. Der interne Referenz-Drucksensor misst unmittelbar den Differenzdruckwert des Prozesses. - Seite 20 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 20 Betrieb / Nutzung (FLOW): Schließen Sie das Staurohr druckdicht an das Gerät. Das Staurohr-Ende wird mit dem „Plus“-Anschluss verbunden, der weitere Staurohr-Anschluss mit „Minus“. Nach Auswahl der Betriebsart FLOW und Verlassen des Menüs (MENU-Taste) wird automatisch eine Nullierung durchgeführt (im Display steht links oben: „ZERO“),...
-
Seite 21: Programmierung Über Pc
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 21 Programmierung über PC Der Pneumator kann über PC-Schnittstellen (RS232 oder USB) gesteuert und überwacht werden. Das Kommunikationsintervall beträgt dabei jeweils 1 Sekunde. RS232: Zum Anschließen werden RxD, TxD und die GND Leitung benötigt. Der Anschluss erfolgt über ein gerades Schnittstellenkabel (1:1, male x female). - Seite 22 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 22 Befehl kann ein Parameter ausgelesen werden. Empfangene Befehle werden mit „OK“ quittiert, nicht vorhandene oder falsche Befehle mit „ERROR“. Automodus: :saaz <01> <CR> Auto Zero vor jedem Zyklus (Phase 4) 0 –...
- Seite 23 Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 23 erhöhen (Step UP) Menüeinstellungen: :saz<0,1> Set Auto Zero (im Mess- und Regelmodus) 0 Aus 1 An :sbr<0…1> Set Baudrate RS232 0 1200 1 2400 2 ...
-
Seite 24: Technische Daten
Bedienungsanleitung Pneumator · testo industrial services · Version 1.3 · Juli 2009 · Seite 24 Technische Daten Messbereich/Druckbereich 4 Typen (1, 10, 100, 1000 hPa) Nutzbarer Druck- und -10...110% Messbereich Messprinzip induktive Differenzdruckmessung Spezifizierter Druck- 0...100% Betriebsmodi Kalibrieren (manuell oder pro-... -
Seite 25: Service
Bedienungsanleitung Pneumator ∙ testo industrial services ∙ Version 1.3 ∙ Juli 2009 ∙ Seite 25 Service testo industrial services GmbH Gewerbestr. 3, D-79199 Kirchzarten Tel. +49 (0) 7653-681-8000 Fax. +49 (0) 7653-681-8010 industrial-services@testo.de www.testo-industrial-services.de...
