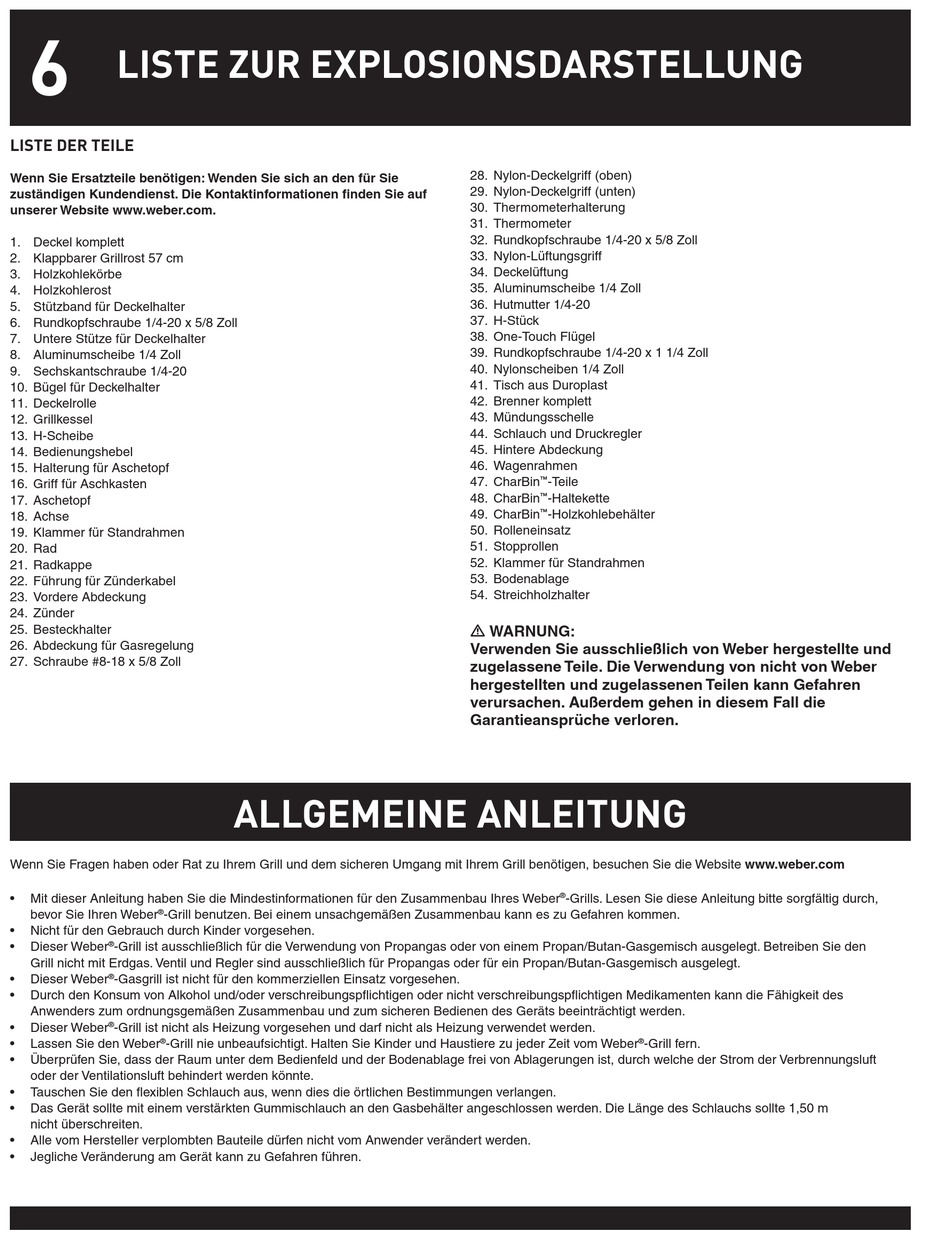

LISTE ZUR EXPLOSIONSDARSTELLUNG

LISTE DER TEILE
Wenn Sie Ersatzteile benötigen: Wenden Sie sich an den für Sie
zuständigen Kundendienst. Die Kontaktinformationen finden Sie auf
unserer Website www.weber.com.
1. Deckel komplett
2. Klappbarer Grillrost 57 cm
3. Holzkohlekörbe
4. Holzkohlerost
5. Stützband für Deckelhalter
6. Rundkopfschraube 1/4-20 x 5/8 Zoll
7. Untere Stütze für Deckelhalter
8. Aluminumscheibe 1/4 Zoll
9. Sechskantschraube 1/4-20
10. Bügel für Deckelhalter
11. Deckelrolle
12. Grillkessel
13. H-Scheibe
14. Bedienungshebel
15. Halterung für Aschetopf
16. Griff für Aschkasten
17. Aschetopf
18. Achse
19. Klammer für Standrahmen
20. Rad
21. Radkappe
22. Führung für Zünderkabel
23. Vordere Abdeckung
24. Zünder
25. Besteckhalter
26. Abdeckung für Gasregelung
27. Schraube #8-18 x 5/8 Zoll
Wenn Sie Fragen haben oder Rat zu Ihrem Grill und dem sicheren Umgang mit Ihrem Grill benötigen, besuchen Sie die Website www.weber.com
• Mit dieser Anleitung haben Sie die Mindestinformationen für den Zusammenbau Ihres Weber
bevor Sie Ihren Weber -Grill benutzen. Bei einem unsachgemäßen Zusammenbau kann es zu Gefahren kommen.
®
• Nicht für den Gebrauch durch Kinder vorgesehen.
• Dieser Weber ® -Grill ist ausschließlich für die Verwendung von Propangas oder von einem Propan/Butan-Gasgemisch ausgelegt. Betreiben Sie den
Grill nicht mit Erdgas. Ventil und Regler sind ausschließlich für Propangas oder für ein Propan/Butan-Gasgemisch ausgelegt.
• Dieser Weber -Gasgrill ist nicht für den kommerziellen Einsatz vorgesehen.
®
• Durch den Konsum von Alkohol und/oder verschreibungspflichtigen oder nicht verschreibungspflichtigen Medikamenten kann die Fähigkeit des
Anwenders zum ordnungsgemäßen Zusammenbau und zum sicheren Bedienen des Geräts beeinträchtigt werden.
• Dieser Weber ® -Grill ist nicht als Heizung vorgesehen und darf nicht als Heizung verwendet werden.
• Lassen Sie den Weber ® -Grill nie unbeaufsichtigt. Halten Sie Kinder und Haustiere zu jeder Zeit vom Weber
• Überprüfen Sie, dass der Raum unter dem Bedienfeld und der Bodenablage frei von Ablagerungen ist, durch welche der Strom der Verbrennungsluft
oder der Ventilationsluft behindert werden könnte.
• Tauschen Sie den flexiblen Schlauch aus, wenn dies die örtlichen Bestimmungen verlangen.
• Das Gerät sollte mit einem verstärkten Gummischlauch an den Gasbehälter angeschlossen werden. Die Länge des Schlauchs sollte 1,50 m
nicht überschreiten.
• Alle vom Hersteller verplombten Bauteile dürfen nicht vom Anwender verändert werden.
• Jegliche Veränderung am Gerät kann zu Gefahren führen.
ALLGEMEINE ANLEITUNG
28. Nylon-Deckelgriff (oben)
29. Nylon-Deckelgriff (unten)
30. Thermometerhalterung
31. Thermometer
32. Rundkopfschraube 1/4-20 x 5/8 Zoll
33. Nylon-Lüftungsgriff
34. Deckelüftung
35. Aluminumscheibe 1/4 Zoll
36. Hutmutter 1/4-20
37. H-Stück
38. One-Touch Flügel
39. Rundkopfschraube 1/4-20 x 1 1/4 Zoll
40. Nylonscheiben 1/4 Zoll
41. Tisch aus Duroplast
42. Brenner komplett
43. Mündungsschelle
44. Schlauch und Druckregler
45. Hintere Abdeckung
46. Wagenrahmen
47. CharBin -Teile
™
48. CharBin -Haltekette
™
49. CharBin ™ -Holzkohlebehälter
50. Rolleneinsatz
51. Stopprollen
52. Klammer für Standrahmen
53. Bodenablage
54. Streichholzhalter
 WARNUNG:
Verwenden Sie ausschließlich von Weber hergestellte und
zugelassene Teile. Die Verwendung von nicht von Weber
hergestellten und zugelassenen Teilen kann Gefahren
verursachen. Außerdem gehen in diesem Fall die
Garantieansprüche verloren.
-Grills. Lesen Sie diese Anleitung bitte sorgfältig durch,
®
® -Grill fern.
