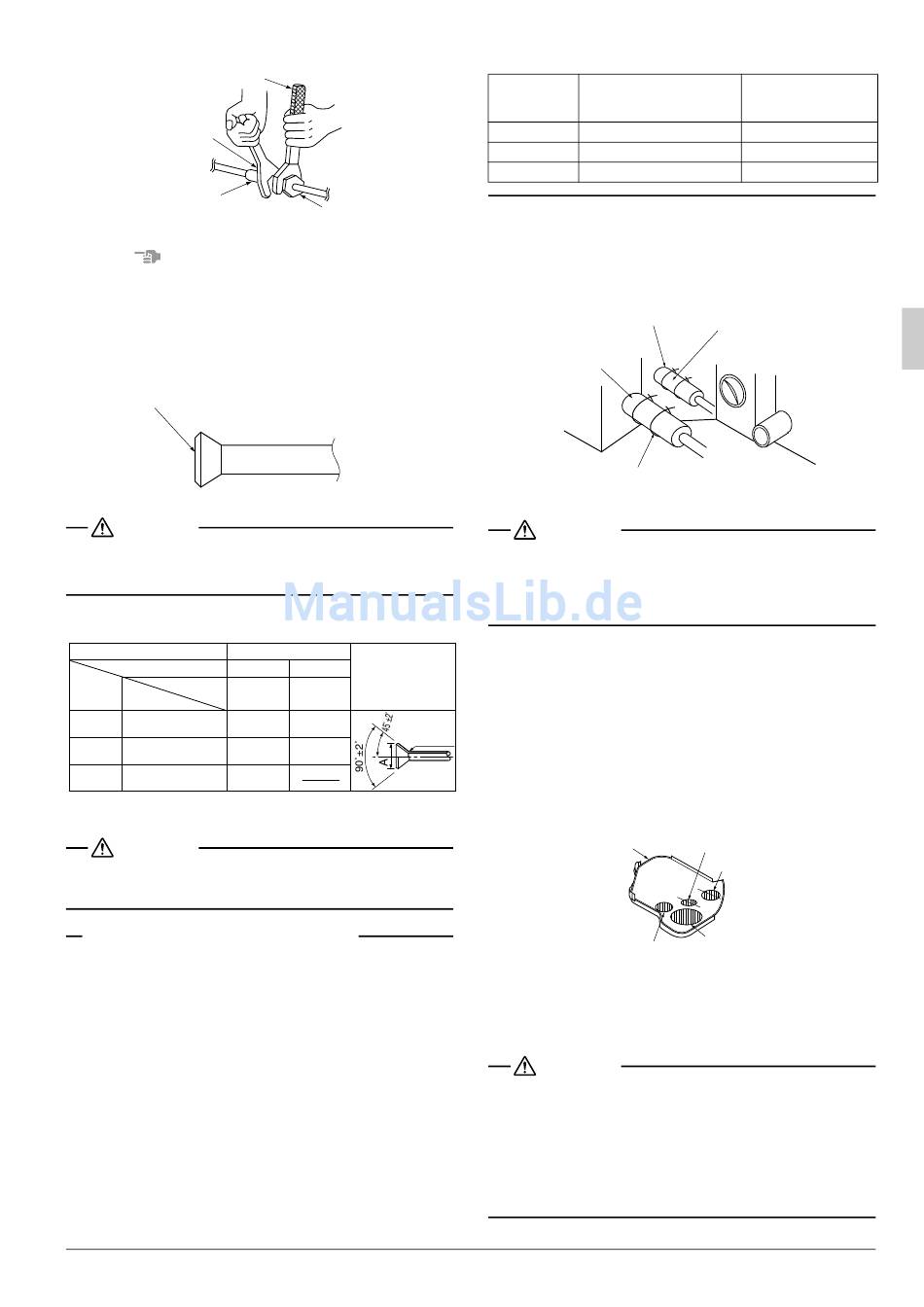

Drehmomentschlüssel
Schrauben-
chlüssel
Röhrenver-
bindung
HINWEIS
• Verwenden Sie die dem Hauptrumpf des Geräts beiliegende
Bördelmutter.
• Beschichten Sie beim Anschließen der Bördelmutter den
zu bördelnden Teil innen mit Esther- oder Etheröl, und
drehen Sie die Mutter zunächst dreioder viermal herum,
bevor Sie diese dann einschrauben. (Siehe Abb. 22)
Hier mit Estheröl oder Etheröl beschichten.
Abb. 22
ACHTUNG
Achten Sie darauf, dass kein Öl auf die Schraubenhalter der
Verkleidung gelangt.
Öl kann die Schraubenhalter beschädigen.
Tabelle 2
Bördelabmess ungen A (mm)
Kühlmitteltyp R22, R407C
Zutreffendes Modell
FUY-FJV1
FUYP-BV1
Röhrengröße Anzugsdrehmoment
φ9,5(3/8")
32,7-39,9 N • m 12,6 – 13,0
φ15,9(5/8")
19,0 – 19,4
61,8-75,4 N • m
φ19,1(3/4")
23,3 – 23,7
97,2-118,8 N • m
• Zur Bestimmung des richtigen Anzugsdrehmoments siehe
"Tabelle 2".
ACHTUNG
• Das übermäßige Anziehen der Bördelmutter, kann deren
Bruch und damit das Austreten von Kühlmittel zur Folge
haben.
Nicht empfehlenswert, aber in Notfällen
Sie müssen einen Drehmomentschlüssel verwenden, Wenn
Sie jedoch gezwungen sind, das Gerät ohne
einen Drehmomentschiüssel zu installieren, Können Sie die
Installation gemäß nachstehend erwähntem
Verfahren ausführen.
Nach Abschluß der Arbeiten durch Überprüfung sicher-
stellen, daß kein Gas austritt.
Wenn Sie die Konusmutter mit einem schraubenschlüssel
immer weiter anziehen, kommen Sie an einen
Punkt, an dem sich das Anzugsdrehmoment plötzlich verstärkt.
Von diesem Punkt an die Konusmutter
gemäß nachstehend gezeigtem Winkel weiter anziehen:
Deutsch
Bördelmutter
Abb. 21
R410A
Bördel
FUQ
12,8 – 13,2
R0,4-0,8
19,3 – 19,7
Tabelle 3
Röhrengröße Winkel für das weitere
Anziehen
φ9,5 (3/8")
60 bis 90 degrees
φ15,9 (5/8")
30 bis 60 degrees
φ19,1 (3/4")
25 bis 35 degrees
• Immer sicherstellen, daß Wärmeisolierung an den Verbind-
ungsstellen richtig ausgeführt wird, nachdem unter bezug
auf die folgende Abbildung gründlich auf Gaslecks geprüft
worden ist und die beigefügten Wärmeisolationsmaterialien
für die Kopplungen (6) und (7) verwendet sind. (Beide
Enden mit den Klammern (4) befestigen.) (Siehe Abb. 23)
Mit der Erdleitung
verbinden
Isolierung für
Gasleitung (6)
(Zubehörteil)
Klammer (4)
(×4) (Zubehörteil)
ACHTUNG
Achten Sie bei der Isolierung vor Ort darauf, ganz bis an die
Rohrleitungsanschlüsse im Gerät zu isolieren.
Auf allen frei liegenden Rohrleitungen kann sich Kondens-
wasser bilden oder es besteht die Gefahr von Verbrennun-
gen, wenn diese berührt werden.
6-2 Für nach oben und rechts verlaufende Leitungen
• Aufwärts und nach rechts verlaufende Leitungen können
leicht mit den optionalen Eckstücken befestigt werden.
• Für aufwärts laufende Leitungen die Leitungslochabdeck-
ung entfernen.
• Wenn die Leitungen verlegt sind, das Leitungsloch auf rich-
tige Größe zuschneiden und anbringen.
Eine Schere zum Schneiden verwenden. (Siehe Abb. 24)
Füllen Sie Zwischenräume in Kabeldurchführungen mit Kitt
oder Isoliermaterial (bauseits beizustellen), um zu ver-
hindern, dass kleine Tiere oder Insekten von außen in das
Gehäuse eindringen können.
Röhrenlochabdeckung
Für Verdrahtung
• Wenn Sie dies tun, so versperren mit Hilfe von Kitt sämtliche
Spalten an der Stelle, an der die Rohrleitung durch die Öff-
nung geführt wird, damit kein Staub in das Innengerät ein-
dringen kann.
ACHTUNG
Vorsichtshinweis zum Löten der Kühlmittelleitungen
"Verwenden Sie stattdessen das Hartlötfiltermetall Phos-
phor-Kupfer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO
3677), wodurch kein Flussmittel benötigt wird".
(Flussmittel besitzt einen extrem schädlichen Einfluss auf Kühl-
mittelrohrleitungen. Wenn beispielsweise das auf Chlor basier-
ende Flussmittel verwendet wird, wird die Korrosion der
Rohrleitung hervorgerufen oder, insbesondere wenn das
Flussmittel Fluor enthält, wird das Kühlmaschinenöl geschädigt.)
Empfohlene
Hebellänge des
Werkzeugs
Etwa 200mm
Etwa 300mm
Etwa 450mm
Isolierung für
Kältemittelleitung (7)
(Zubehörteil)
Abb. 23
Für Kältemittelleitung
Für Gasleitung
Für Ablaufleitung
Abb. 24
9
