Taurus T9.9 Pro Montage- Und Bedienungsanleitung Seite 17

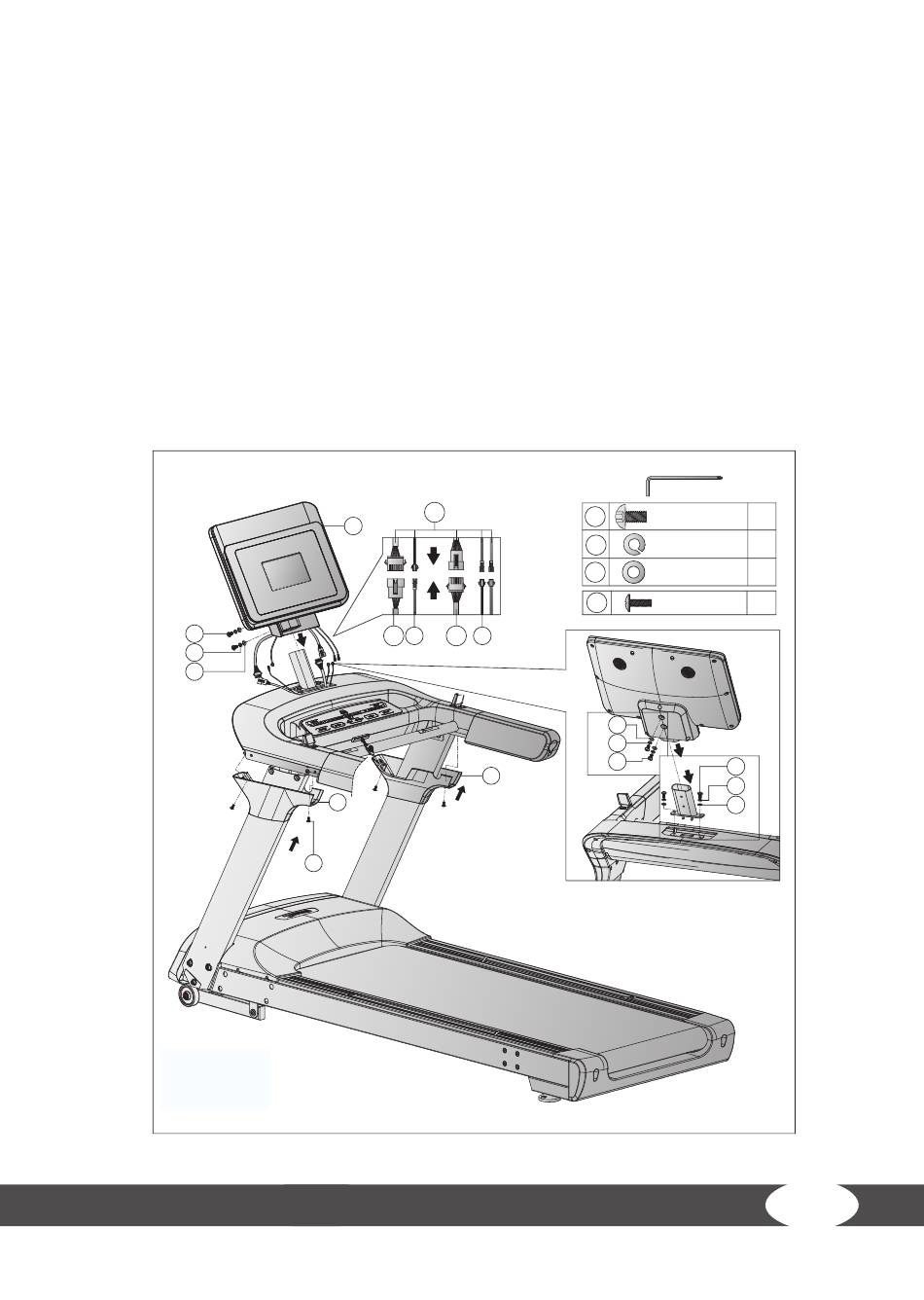

Schritt 3
1. Montieren Sie die Konsolenhalterung (7) mit insgesamt zwei Schrauben (142), zwei Federscheiben
(143) und zwei Unterlegscheiben (27) an der Konsoleneinheit (4).
2. Verbinden Sie die Kabel (93, 98, 118 und 120) mit ihren jeweiligen Gegenstücken von der Konsole
(84).
Achtung:
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Montieren Sie die Konsole (84) auf der Konsolenhalterung (7) mit insgesamt zwei Schrauben (142),
zwei Federscheiben (143) und zwei Unterlegscheiben (27).
4. Schieben Sie die oberen Konsolenmastabdeckungen (105L und 105R) wieder hoch und befestigen
Sie sie an der Konsoleneinheit (4) mit insgesamt vier Schrauben (11).
