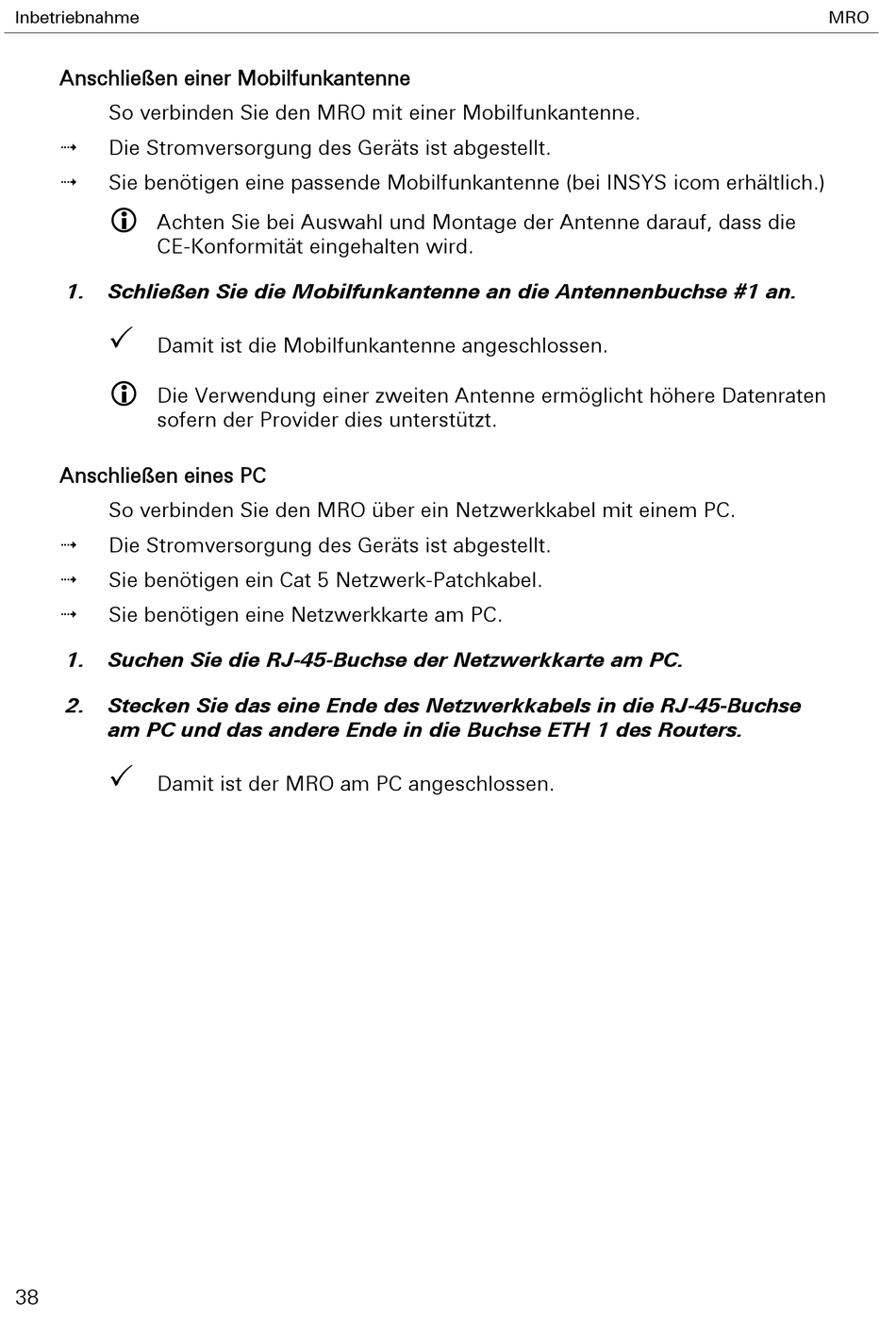

INSYS MRO Installation Und Betriebsanleitung Seite 38

Inbetriebnahme
Anschließen einer Mobilfunkantenne
So verbinden Sie den MRO mit einer Mobilfunkantenne.

Die Stromversorgung des Geräts ist abgestellt.

Sie benötigen eine passende Mobilfunkantenne (bei INSYS icom erhältlich.)

Achten Sie bei Auswahl und Montage der Antenne darauf, dass die
CE-Konformität eingehalten wird.
1. Schließen Sie die Mobilfunkantenne an die Antennenbuchse #1 an.

Damit ist die Mobilfunkantenne angeschlossen.

Die Verwendung einer zweiten Antenne ermöglicht höhere Datenraten
sofern der Provider dies unterstützt.
Anschließen eines PC
So verbinden Sie den MRO über ein Netzwerkkabel mit einem PC.

Die Stromversorgung des Geräts ist abgestellt.

Sie benötigen ein Cat 5 Netzwerk-Patchkabel.

Sie benötigen eine Netzwerkkarte am PC.
1. Suchen Sie die RJ-45-Buchse der Netzwerkkarte am PC.
2. Stecken Sie das eine Ende des Netzwerkkabels in die RJ-45-Buchse
am PC und das andere Ende in die Buchse ETH 1 des Routers.

Damit ist der MRO am PC angeschlossen.
