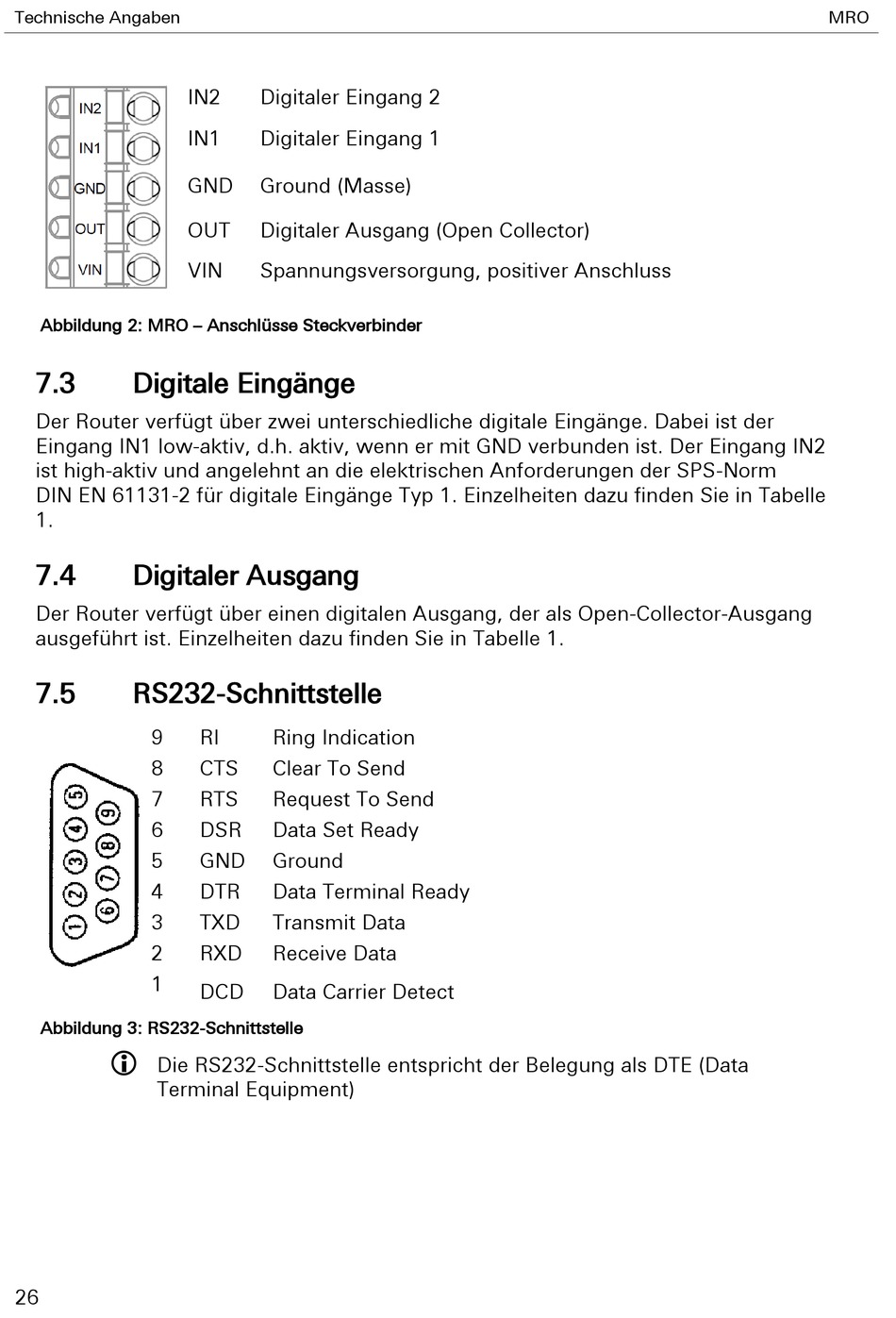

Technische Angaben
Abbildung 2: MRO – Anschlüsse Steckverbinder
7.3 Digitale Eingänge
Der Router verfügt über zwei unterschiedliche digitale Eingänge. Dabei ist der
Eingang IN1 low-aktiv, d.h. aktiv, wenn er mit GND verbunden ist. Der Eingang IN2
ist high-aktiv und angelehnt an die elektrischen Anforderungen der SPS-Norm
DIN EN 61131-2 für digitale Eingänge Typ 1. Einzelheiten dazu finden Sie in Tabelle
1.
7.4

Digitaler Ausgang

Der Router verfügt über einen digitalen Ausgang, der als Open-Collector-Ausgang
ausgeführt ist. Einzelheiten dazu finden Sie in Tabelle 1.
7.5

RS232-Schnittstelle

9
8
7
6
5
4
3
2
1

Abbildung 3: RS232-Schnittstelle


Die RS232-Schnittstelle entspricht der Belegung als DTE (Data
Terminal Equipment)
26
IN2 Digitaler Eingang 2
IN1 Digitaler Eingang 1
GND Ground (Masse)
OUT Digitaler Ausgang (Open Collector)
VIN Spannungsversorgung, positiver Anschluss
RI Ring Indication
CTS Clear To Send
RTS Request To Send
DSR Data Set Ready
GND Ground
DTR Data Terminal Ready
TXD Transmit Data
RXD Receive Data
DCD Data Carrier Detect
MRO
