MONTAGE

1
2

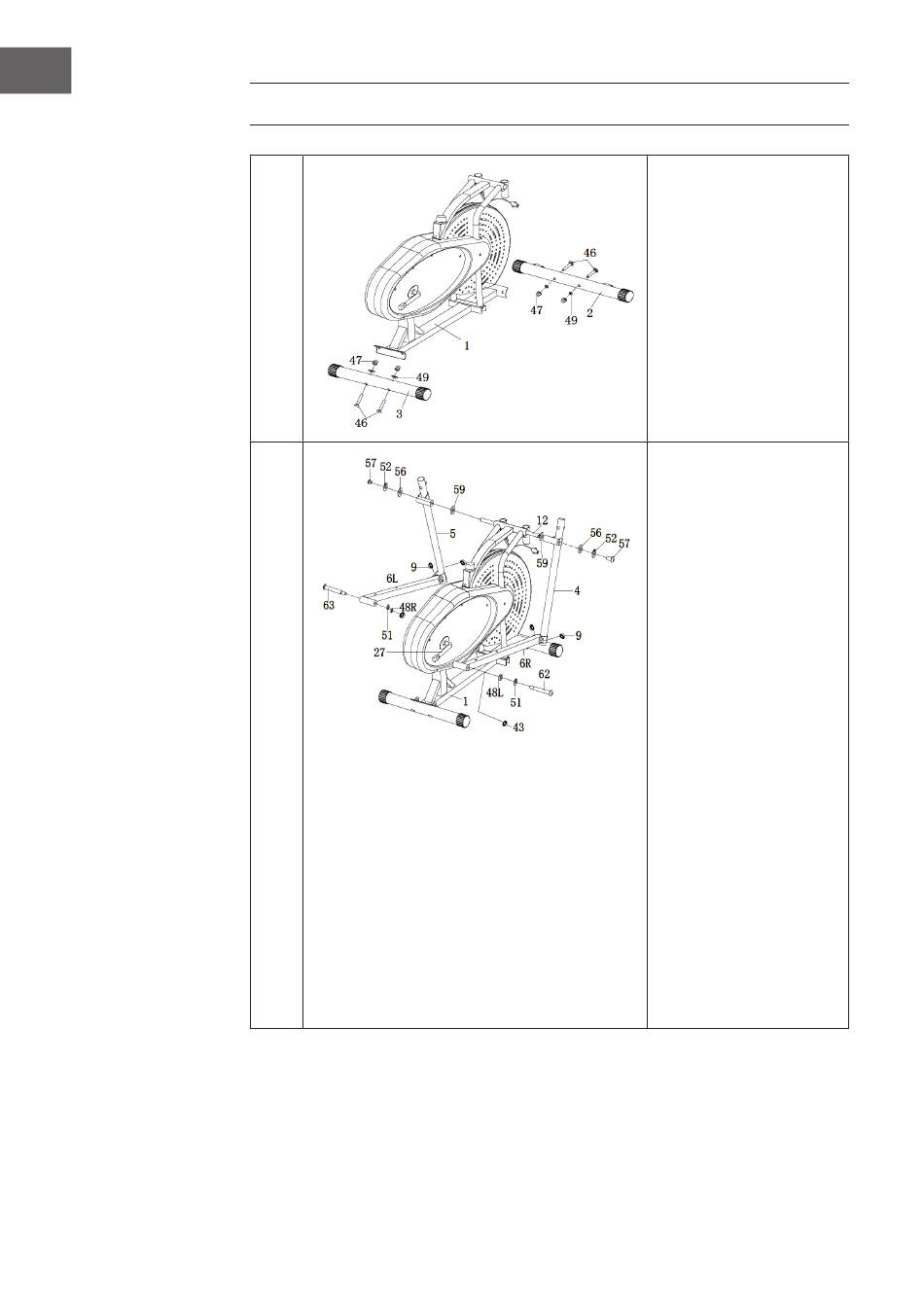

Montieren Sie das vordere
untere Rohr (2) und das
hintere untere Rohr (3)
mit den Schlossschrauben
(46), Unterlegscheiben
Ø10×1.5×Ø25×R25.5 (49)
und Hutmuttern Ø3/8"
(47) am Hauptrahmen (3).
A: Verbinden Sie den
Griffstangenschaft (12)
jeweils auf der linken und
rechten Seite mit den
Verbindungsstäben (4, 5)
und dem Hauptrahmen
(1) und fixieren Sie
diese anschließend
auf beiden Seiten mit
den Unterlegscheiben
(59), D-förmigen
Unterlegscheiben (56),
Unterlegscheiben (52) und
den Bolzen (57).
B: Führen Sie die
Pedalgelenkbolzen (62,
63) durch die in die
Pedalrohre (6L, 6R) zur
Kurbelwelle (27L, 27R)
und fixieren Sie diese mit
Nylonmuttern (48L, 48R)
und Unterlegscheiben
(51) und decken Sie diese
anschließend mit den
Plastikkappen (9, 43) ab.
