MONTAGGIO

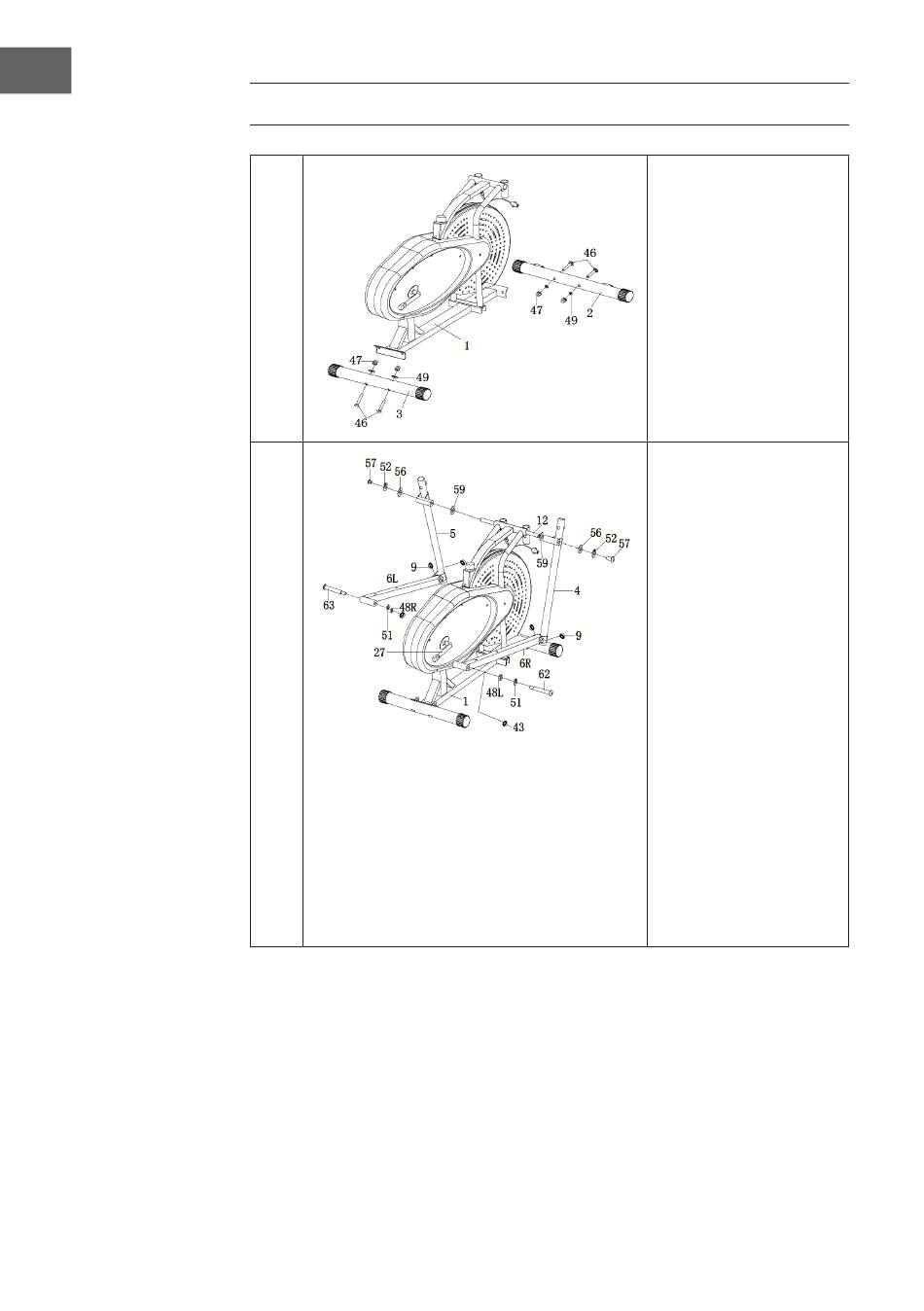

1
2
Montare il tubo inferiore
anteriore (2) e il tubo
inferiore posteriore (3)
al telaio principale (1)
con le viti autobloccanti
(46), le rondelle
Ø10×1,5×Ø25×R25,5 (49)
e i dadi ciechi Ø3/8" (47).
A: collegare l'albero
dell'asta dell'impugnatura
(12) e il telaio principale
(1) con i perni di
collegamento (4,5)
rispettivamente sul lato
destro e sinistro e infine
fissarli su entrambi i lati
con le rondelle (59), le
rondelle a forma di D (56),
le rondelle (52) e i bulloni
(57).
B: far passare i bulloni
dell'articolazione dei
pedali (62, 63) attraverso i
tubi dei pedali (6L, 6R) fino
all'albero a gomito (27L,
27R) e fissarli con dadi in
nylon (48L, 48R) e rondelle
(51) e coprire poi con i
tappi in plastica (9, 43).
