MONTAJE

1
2

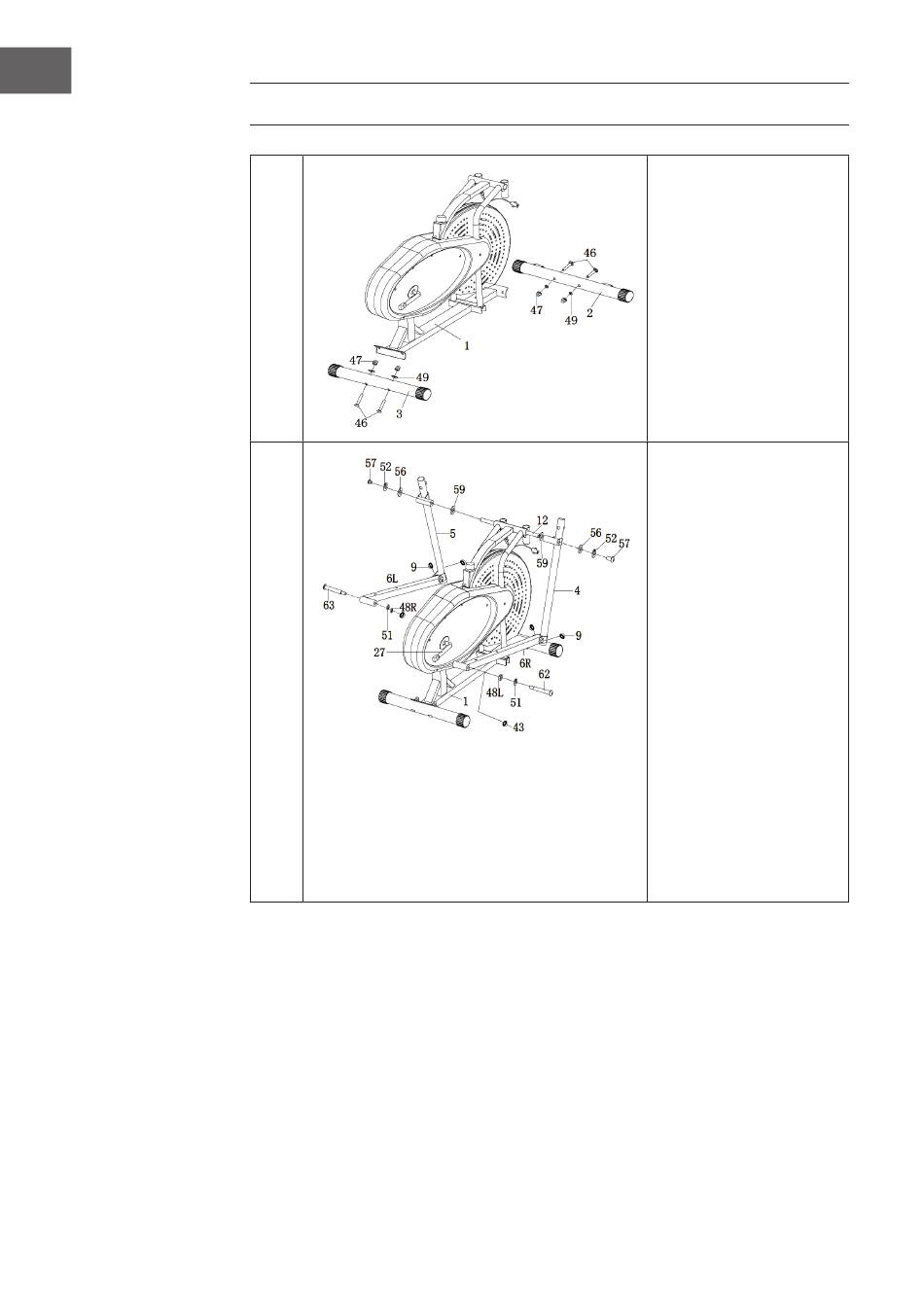

Monte la barra inferior
delantera (2) y la
barra inferior trasera
(3) con los pernos de
carrocería (46), arandelas
Ø10×1.5×Ø25×R25.5
(49) y tuercas de
sombrerete Ø3/8" (47) a la
estructura principal (3).
A: Una el vástago del
manillar (12) por la parte
derecha e izquierda con
las barras de unión (4, 5) y
la estructura principal (1)
y fíjelas por ambos lados
con las arandelas (56),
arandelas en forma de D
(52), arandelas (52) y los
pernos (57).
B: Pase los tornillos del
pivote del pedal (62,
63) por las barras de los
pedales (6L, 6R) hasta las
bielas (27L, 27R) y fíjelos
con tuercas de nylon (48L,
48R) y arandelas (51) y a
continuación cúbralas con
tapones de plástico (9,43).
