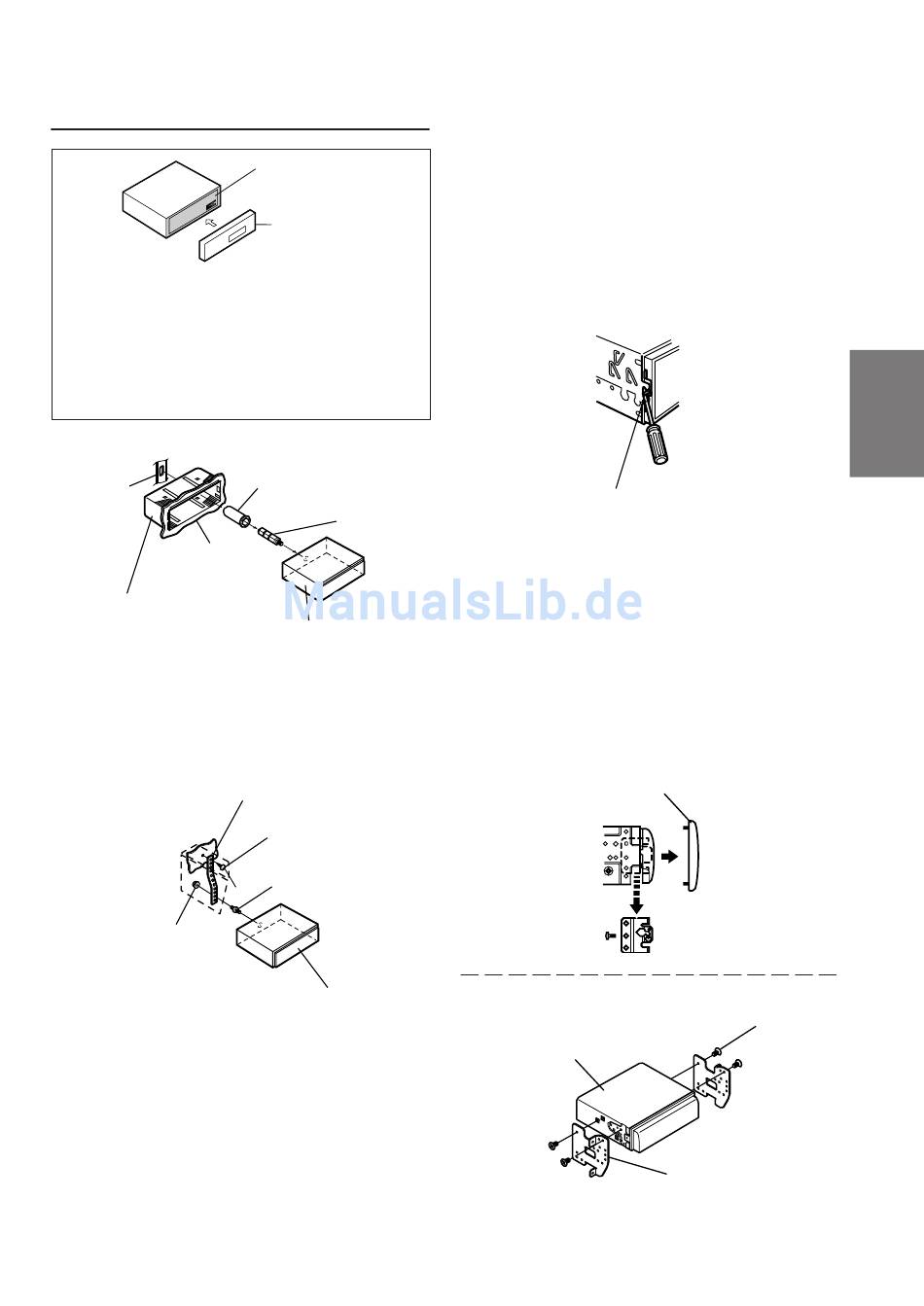

Installation
Vorsicht
Wenn Sie das Gerät im Auto einbauen, nehmen Sie das
abnehmbare Bedienteil nicht ab.
Wenn Sie das abnehmbare Bedienteil zur Installation
abnehmen, könnten Sie zu fest auf die Metallplatte
drücken, auf der das Bedienteil angebracht wird, und
diese dadurch verbiegen.
1
Stützhalterung
Armaturenbrett
Einbaurahmen
(Beiliegend)
Nehmen Sie das Bedienteil vom Gerät ab (siehe
Seite 3). Ziehen Sie den Einbaurahmen vom
Hauptgerät ab (siehe "Ausbau" weiter unten).
Schieben Sie den Einbaurahmen dann in das
Armaturenbrett.
2
Befestigungsstrebe
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung
versehen ist, drehen Sie die lange
Sechskantschraube in die Rückseite des
CTM-1503R und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte
keine Stützhalterung vorhanden sein, muß das
Gerät mit Hilfe einer Stützleiste (nicht
mitgeliefert) fixiert werden. Schließen Sie die
Kabel des CTM-1503R gemäß den
Anweisungen im Abschnitt ANSCHLÜSSE an.
HINWEIS
Als Schraube ∗ verwenden Sie eine geeignete Schraube
für die Chassis-Gehäusebefestigung.
Metallplatte
Abnehmbares
Bedienteil
Gummikappe
(Beiliegend)
Sechskant-
Stiftschraube
(Beiliegend)
CTM-1503R
Schraube
∗
Stiftschraube
CTM-1503R
3
Schieben Sie das CTM-1503R bis zum Anschlag
in das Armaturenbrett. Vergewissern Sie sich,
daß die Verriegelungsstifte gut einrasten.
Schieben Sie das Gerät hierzu fest in das
Armaturenbrett, und drücken Sie die
Verriegelungsstifte dabei mit einem kleinen
Schraubendreher nach unten. Der Rastmecha-
nismus sorgt für einen wackelfreien Sitz und
verhütet, daß das Gerät aus Versehen aus dem
Armaturenbrett gezogen wird. Bringen Sie
danach das Bedienteil wieder an.
Verriegelungsstift
Ausbau
1
Nehmen Sie das Bedienteil vom Gerät ab.
2
Drücken Sie die Verriegelungsstifte mit einem
kleinen Schraubendreher (oder einem ähnlichen
Werkzeug) hoch (siehe Abb. 3). Nach dem Lösen
der ersten Verriegelung ziehen Sie das Gerät ein
wenig heraus, so daß der Stift beim Lösen der
zweiten Verriegelung nicht wieder eingreifen
kann.
3
Ziehen Sie das Gerät mit gelösten
Verriegelungsstiften aus dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
CTM-1503R
Frontrahmen
Schrauben (M5 × 8)
(Beiliegend)
Einbauhalterung
17
-DE
