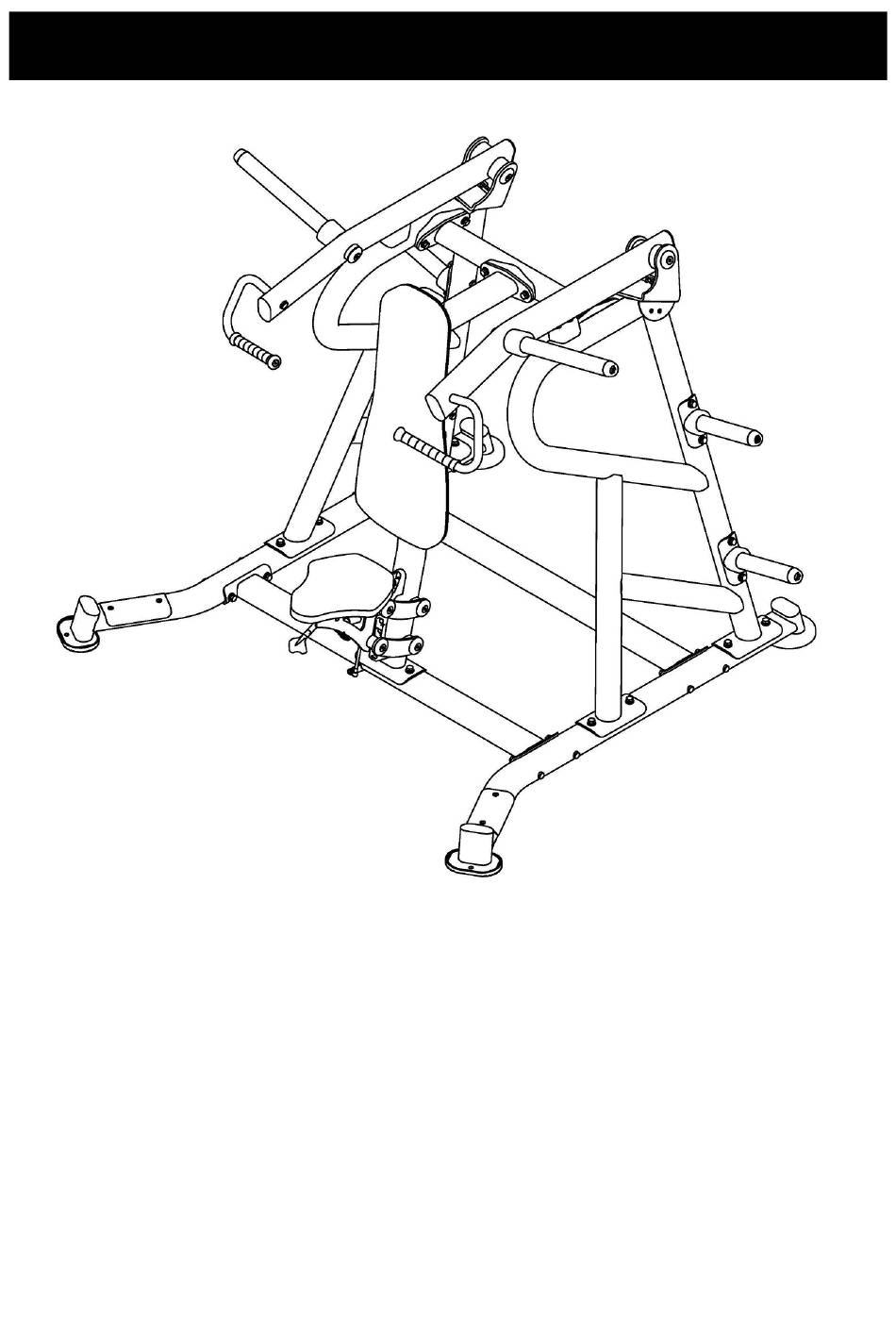

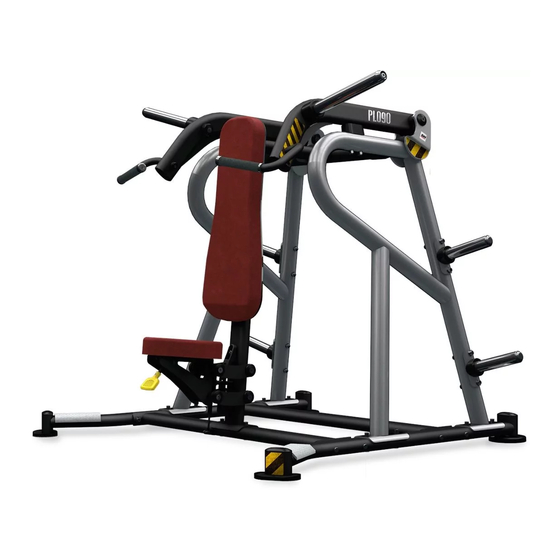

- Seite 1 PL090 Instrucciones de montaje y utilización Instructions for assembly and use Instructions de montage et d’utilisation Hinweise zur Montage und Benutzung...
-
Seite 2: Instrucciones De Seguridad
PL090 INSTRUCCIONES DE SEGURIDAD.- Rogamos leer estas instrucciones atentamente, antes del montaje y del primer uso. Obtendrá importantes informaciones para su seguridad, así como para el uso y para el mantenimiento del aparato de ejercicio. Guardar cuidadosamente las instrucciones para su información, así como para los trabajos de mantenimiento o los pedidos de piezas de repuesto. -
Seite 3: Safety Instructions
SAFETY INSTRUCTIONS Please read these instructions carefully before assembling and using the equipment. They contain important information for your safety and for the use and maintenance of the exercise equipment. Keep the instructions safe for future reference and maintenance tasks as well as for ordering spare parts. -
Seite 4: Instructions De Sécurité
INSTRUCTIONS DE SÉCURITÉ - Nous recommandons de lire attentivement ces instructions avant de procéder au montage et d’utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes relatives à la sécurité, à l’usage et à l’entretien de la machine d’exercice. Conserver soigneusement ces instructions à... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE.- Bitte lesen Sie diese Hinweise vor der Montage und ersten Benutzung des Geräts aufmerksam. Hier finden Sie wichtige Informationen zu Ihrer Sicherheit, zur Benutzung und zur Wartung Ihres Trainingsgeräts. Bewahren Sie diese Hinweise sorgfältig auf, um sie jederzeit zum Nachschlagen oder für erforderliche Informationen zur Wartung oder Bestellung von Ersatzteilen zur Hand zu haben. - Seite 6 Saque la unidad de la caja, compruebe e identifique las piezas con respecto al listado de la Fig.A y Fig.B, para asegurarse de que no falta ninguna pieza del equipo. Take the unit out of its box, check and identify the parts against the list in Fig.A and B, to ensure that there are no missing parts.
- Seite 8 Fig.B Nº M12x35 M12x60 M12x30 M10x30 5/16"-18...
-
Seite 9: Instrucciones De Montaje
INSTRUCCIONES DE MONTAJE NOTA: La descripción de las piezas con respecto a las figuras, corresponden siempre a la posición de la persona en el equipo para la realización del ejercicio. INSTRUCTIONS FOR ASSEMBLY NOTE: The description of the parts with respect to the figures, always corresponds to the position the person adopts on the equipment when exercising. - Seite 10 Fig.2 Posicione el soporte lateral derecho (5) y atorníllelo al soporte inferior (1) con los tornillos (23) junto con las arandelas (24) y (25). A continuación repita el mismo proceso para el soporte lateral izquierdo (6). Nota: No apriete fuertemente los tornillos hasta completar el paso siguiente. Position the right side support (5) and screw it to the lower bracket (1) with screws (23) with their washers (24) and (25).
- Seite 11 Fig.3 Sitúe el barra cruzada (9) y atorníllelo con los tornillos (23) junto con las arandelas (24) y (25). Apriete fuertemente, junto los tornillos del paso anterior. Place the cross tube (9) and fasten it with screws (23) with their washers (24) and (25). Tighten securely together with screws from previous step.
- Seite 12 Fig.4 Sitúe la estructura vertical (10) y atorníllelo con los tornillos (23) junto con las arandelas (24) y (25). Place the upright frame (10) and fasten it with screws (23) with their washers (24) and (25). Placer le structure verticale (10) et le visser en utilisant les vis (23) les rondelles (24) et (25). Positionieren der vertikalen Struktur (10) und schrauben Sie sie mit den Schrauben (23), und den Unterlegscheiben (24) und (25) fest.
- Seite 13 Fig.5 Nota: se requiere la ayuda de una segunda persona en este paso. Coloque el brazo izquierdo (7) en el soporte en “U” izquierdo de la máquina como indica la figura. Posicione las arandelas (19) ayudándose de la herramienta suministrada e introduzca el eje (14) teniendo en cuenta la posición del mismo.
- Seite 14 Fig.6 Atornille el eje (15) en el lateral derecho del soporte de asiento (11) con el tornillo (21) y la arandela (20). Posicione el eje (15) dentro del tubo vertical. Atornille el lateral derecho del soporte del asiento (11) con el tornillo (21) y la arandela (20).
- Seite 15 Fig.7 Introduzca el eje soporte pesas (12) en el alojamiento del brazo y sujételo con el tornillo (22) junto con la arandela (20). A continuación repita el proceso para el otro brazo. Insert the weight holder shaft (12) into its housing on arm, and secure it using screw (22) along with washer (20). Now, repeat the process for the other arm.
- Seite 16 Fig.8 Coloque los soportes de pesas (13) en ambos laterales de la máquina alineando los agujeros y sujételos con el tornillo (23) junto con las arandelas (24) y (25). Position the weight supports (13) on both sides of the machine by aligning the holes and tighten them with the screw (23) together with the washers (24) and (25).
- Seite 17 Fig.9 Posicione el respaldo (18) sobre el apoyo trasero, atorníllelo con los tornillos (26) junto con las arandelas (27). A continuación posicione el asiento (17) en el soporte asiento, atorníllelo con los tornillos (26) junto con las arandelas planas (27). Position the backrest (18) on the backrest support, secure it using screws (26) along with the washers (27).
- Seite 18 PL090...
- Seite 20 Para pedido de repuesto: Indicar el código de la pieza y la cantidad. To order replacement parts: State the part code and Quantity. Pour commander des pièces de rechange: Indiquer le code de la pièce de rechange et la quantité désirée.
- Seite 21 Large Rubber Bumper Amortiguador goma A-PL0702100 Socket Head Cap Screw M12x35 Tornillo allen M12x35 A-GB70M12*35N19 Flat Washer D13xD24x2.5 Arandela D13xD24x2.5 A-GB9512N19 Flat Head Cap Screw M5x8 Tornillo M5x8 A-CNLM5*8N19 Plug Bumper A-BG10004600V1 Amortiguador elíptico Right Frame Assy A-PL09006ASSY Conjunto estructura drc Right Frame Estructura drc A-PL0900600...
- Seite 22 11.4 Shaft D25.4x164 Eje D25,4x164 A-PL1101200 11.5 Shaft D18.2x225 Eje D18,2x225 A-PL1101400 11.6 Junction Plate 1 Chapa asiento 1 A-PL1101500 11.7 Junction Plate 2 Chapa asiento 2 A-PL1101600 11.8 Junction Plate 3 Chapa asiento 3 A-PL1101700 11.9 pull spring Muelle recuperación A-KPSFID2400 11.10 Domed Aluminium Cap D54...
