Rakenne; Yleisrakenne; Yksityiskohdat - Vesi-, Sähköliitäntä - ECOLAB DM Modular 20 Bedienungsanleitung

Rakenne

3 Rakenne
3.1

Yleisrakenne

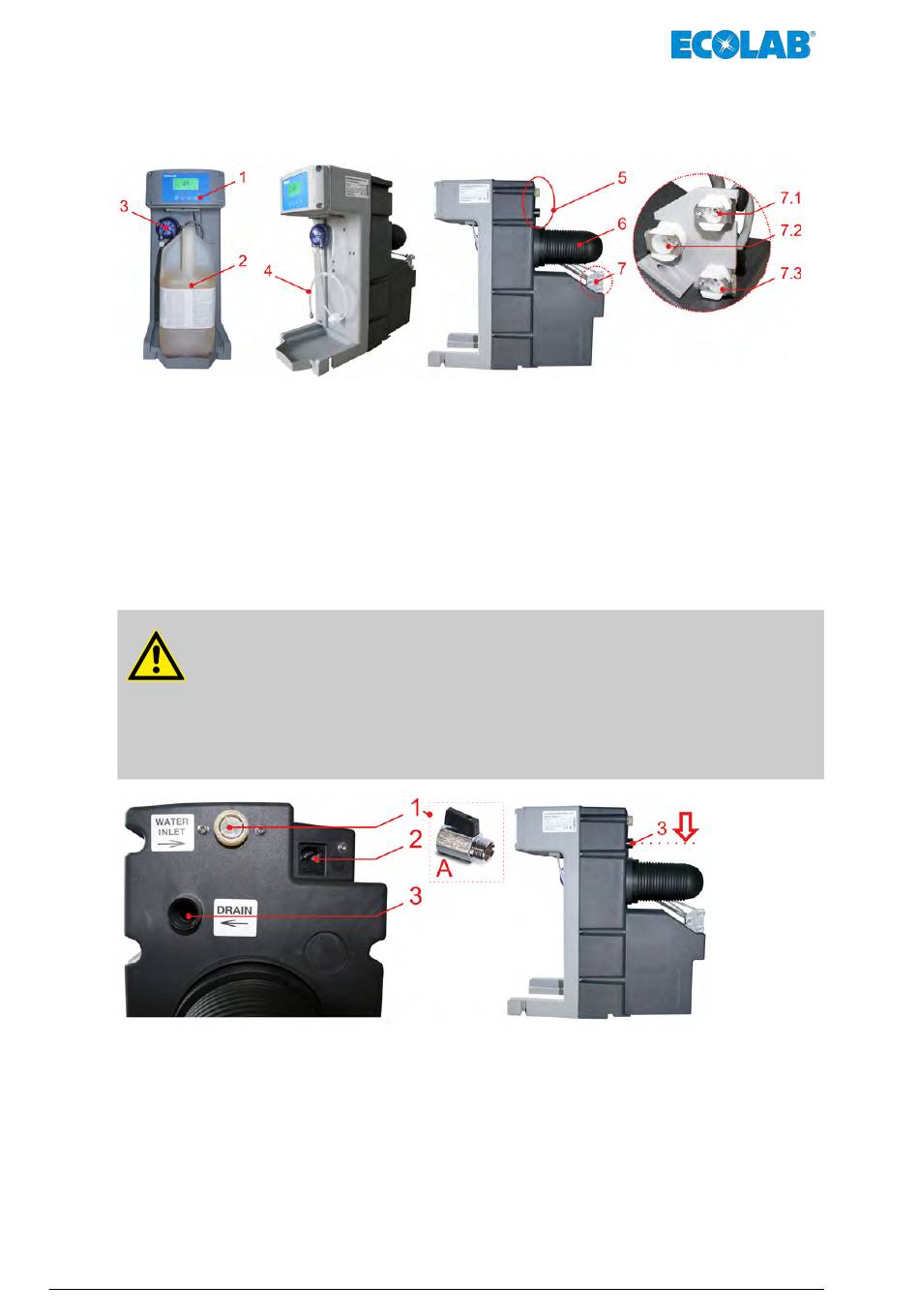

Kuva 1: Rakenne
1 Käyttöpaneeli
2 Puhdistusainesäiliö
3 Letkupumppu (SQP)
4 Imuletku
5 Vesiliitäntä
3.2 Yksityiskohdat – vesi-, sähköliitäntä
HUOMIO!
– Palloventtiili (kohta A) on asennettava "WATER INLET" -venttiilin (kohta 1)
eteen.
– Palloventtiilin on oltava suljettuna "BEVERAGE-tilassa" !
– Ylivirtaus "DRAIN" (kohta 3) on yhdistettävä poistoon.
– Vedä poistoletku "DRAIN" -liitännän alapuolelta!
Kuva 2: Vesi-, sähköliitäntä
1 Vesiliitäntä, paine: maks. 0,8 MPa (8 baaria, virtausnopeus: maks. 3 l/min
2 Virtalähteen liitäntä
3 Ylivirtaus, DN15, virtausnopeus: maks. 4 l/min
A Palloventtiili (tuotenumero 415502019) , jossa tasotiiviste (tuotenumero 417000288)
Tark. 04-06.2018
6 Painesäiliö
7 Kytkentä (Keg) moduuliin
7.1 Jatkuva ilma
7.2 Aineen poisto (puhdistus-/huuhtelumenettely)
7.3 Ohjausilma
