Sistema de mando y software

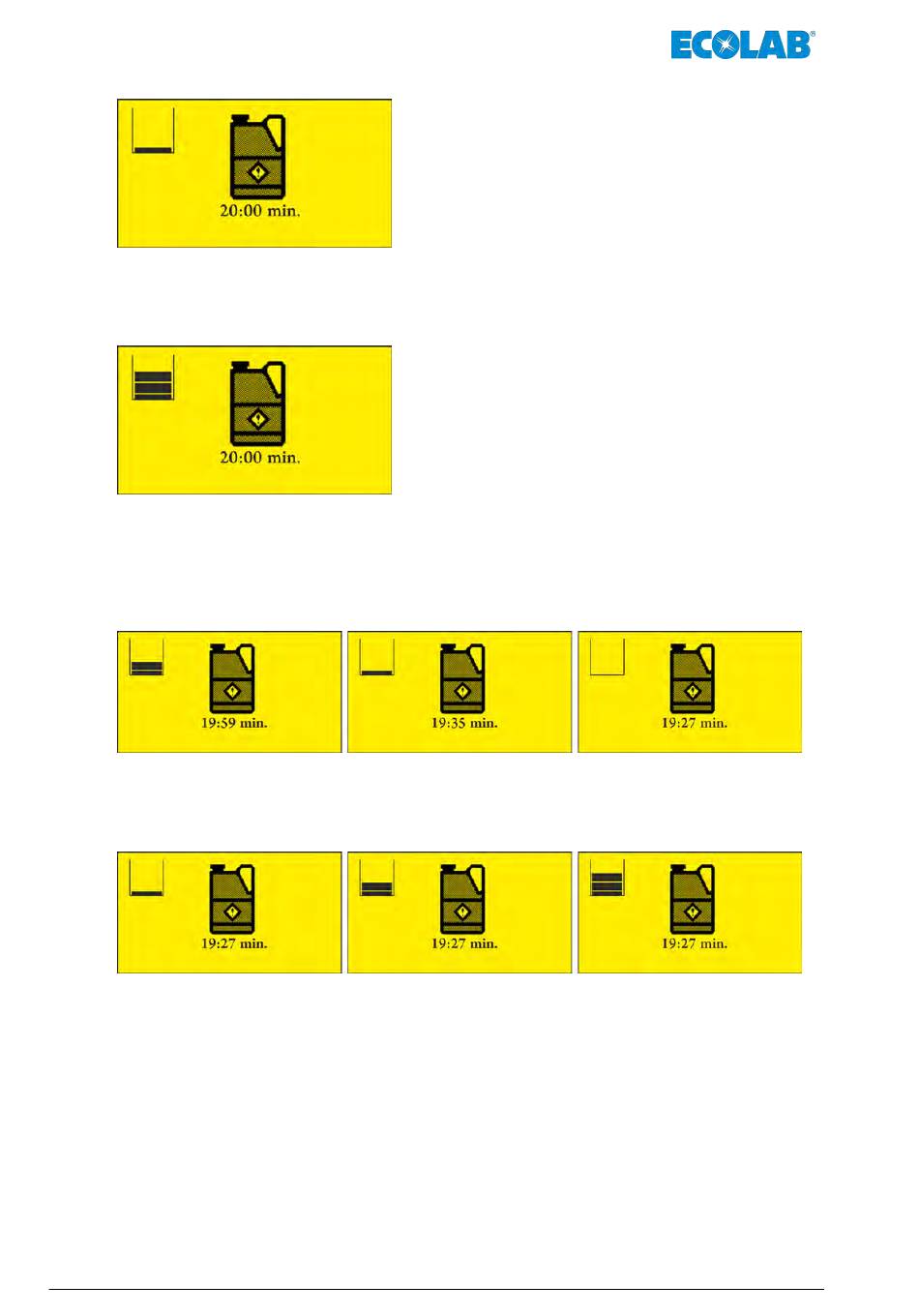

Fig. 13: Modo de limpieza - representación 3
Al alcanzar el nivel de llenado inferior se pone en marcha la bomba de manguito
(en lo sucesivo denominada BM).
Fig. 14: Modo de limpieza - representación 4
Al alcanzar el nivel de llenado superior se pone en marcha la válvula de agua.
La BM se detiene una vez alcanzada la concentración correcta de depósito de mezcla.
Si se alcanzan el nivel de llenado superior y la concentración correcta, la limpieza se
pone en marcha.
Fig. 15: Modo de limpieza - representación 5
Al alcanzar el nivel de llenado inferior o si se queda por debajo del nivel de llenado central
durante 3 segundos, la limpieza se detiene y el depósito de mezcla se llena de nuevo.
Fig. 16: Modo de limpieza - representación 6
Si está vacío el depósito de mezcla, el tiempo se detiene y el depósito de mezcla se llena
de nuevo.
Rev. 04-06.2018 24
