Sistema de mando y software

4.1

Pantalla de inicio

Una vez establecida la tensión de servicio se visualiza brevemente la pantalla de inicio
con el tipo de equipo y la versión de software (Fig. 3, pos. 1). A continuación la pantalla
cambia al modo de servicio guardado al desconectar.
En la pantalla (Fig. 3, pos. 1) se muestra el modo de servicio actual.
Las teclas de manejo (Fig. 3, pos. 2) se encuentran bajo la pantalla y no
están rotuladas, ya que la asignación se representa mediante la pantalla gráfica y se
puede modificar en los diferentes niveles de menú.

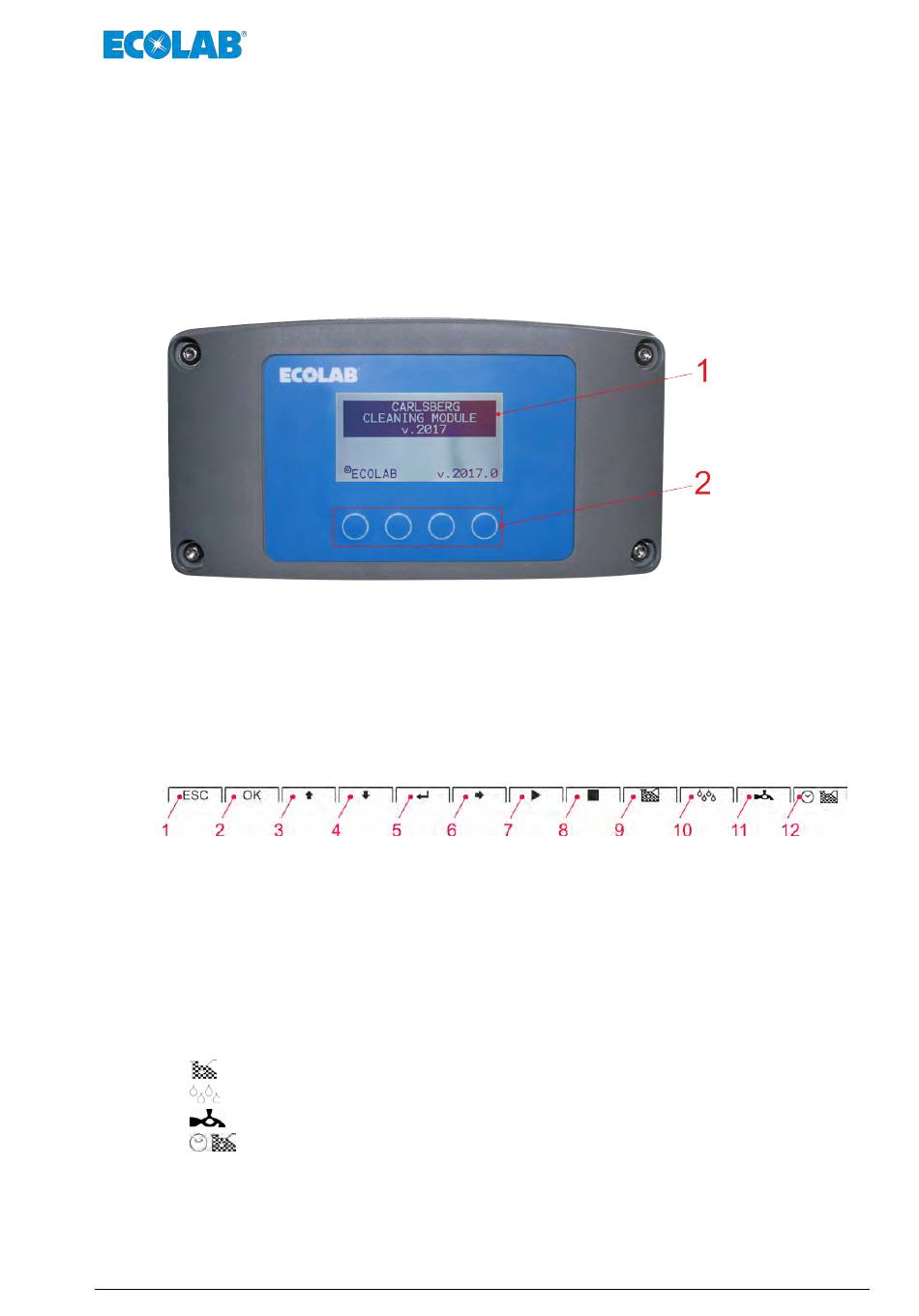

Fig. 3: Sistema de mando - pantalla de inicio
1 Pantalla
2

Teclas de manejo

4.2 Teclas de manejo
Las teclas explicadas a continuación aparecen en las pantallas correspondientes:
Fig. 4: Teclas de manejo
1 Escape [ESC] Tecla para cancelar el proceso seleccionado.
2 [OK] Tecla para confirmar los cambios realizados
3 Flecha hacia arriba [
4 Flecha hacia abajo [
¿ ] Tecla para confirmar los cambios realizados o para confirmar una selección realizada en el menú.
5 Enter [
6 Flecha hacia la derecha [
7 Activación de la función «Drenaje».
n ] Tecla: Parada de la función «Drenaje» (deberá ser realizada exclusivamente por el técnico de servicio autorizado
8 [
de la empresa Carlsberg).
9
Tecla: Activación de la función «Limpieza»
10
Tecla: Activación de la función «Aclarado»
11
Tecla: Activación de la función «Tirada»
12
Tecla: Indicación «Última limpieza
á ] Tecla para aumentar los valores numéricos o seleccionar un paso hacia arriba en el menú.
â ] Tecla para disminuir los valores numéricos o seleccionar un paso hacia abajo en el menú.
à ]) seleccionar un paso hacia la derecha en el menú.
Ä Capítulo 4.4.2 «Modo de limpieza» en la página 23.
Ä Capítulo 4.4.3 «Modo de aclarado» en la página 26.
Ä Capítulo 4.4.1 «Modo de tirada» en la página 21.
Ä Capítulo 4.4.1.2 «Modo de tirada en funcionamiento» en la página 22».
