Estructura

3.1

Estructura general

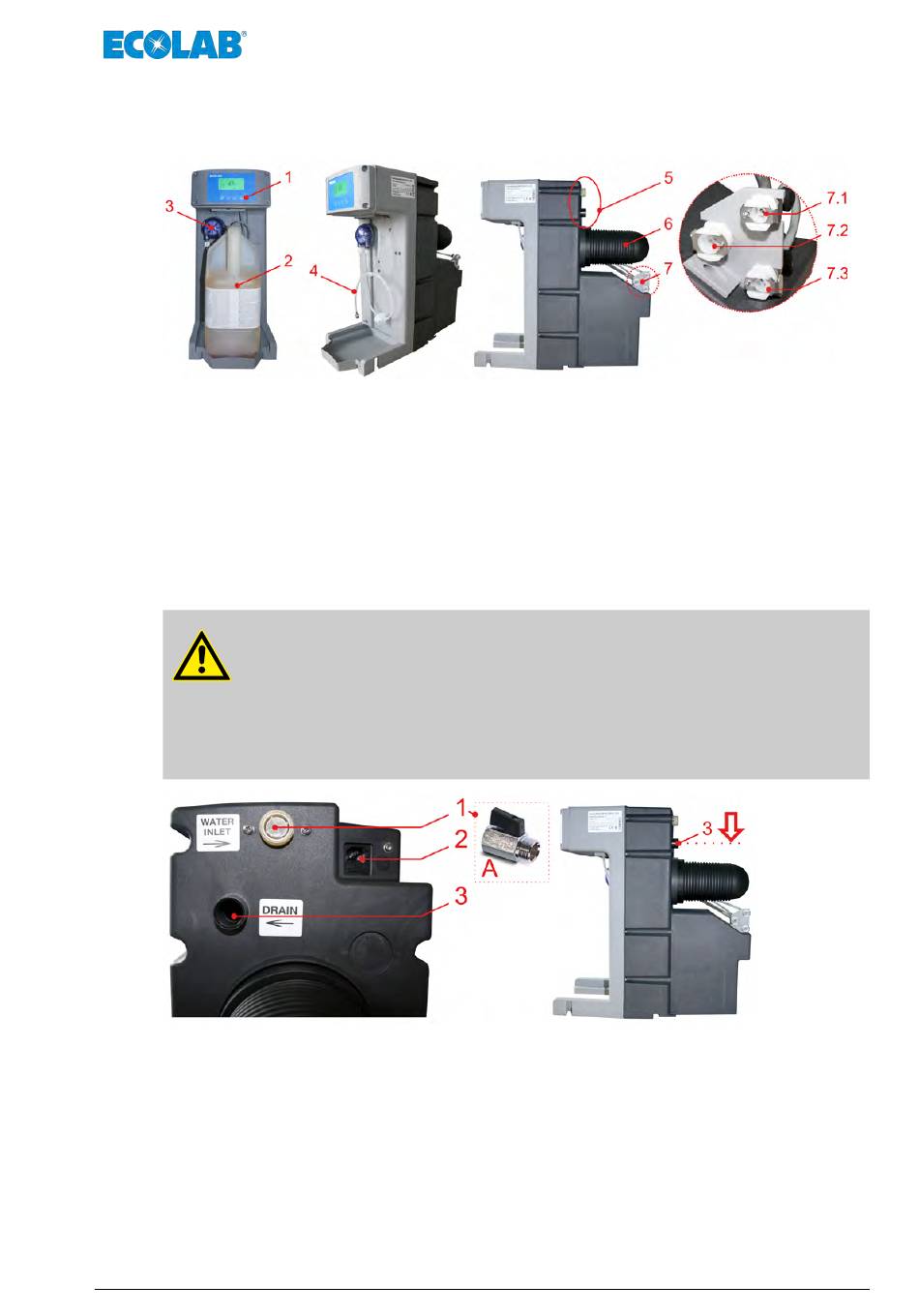

Fig. 1: Estructura
1 Panel de mando
2 Bidón con limpiador
3 Bomba de manguito (BM)
4 Manguera de succión
5 Toma de agua
3.2

Vista detallada: tomas de agua y electricidad

¡ATENCIÓN!
– Delante de la válvula «WATER INLET» (pos. 1) se debe montar una
válvula esférica (pos. A).
– ¡En el «modo BEVERAGE, » la válvula esférica deberá estar cerrada!
– El rebosadero «DRAIN» (pos. 3) deberá estar conectado al desagüe.
– ¡Pasar el conducto de desagüe por debajo de la toma «DRAIN» !
Fig. 2: Tomas de agua y electricidad
1 Toma de agua, presión: máx. 0,8 MPa (8 bar), caudal: máx. 3 l/min
2 Conector hembra de suministro eléctrico
3 Rebosadero, DN15, caudal: máx. 4 l/min
A Llave esférica (ref. 415502019) con junta plana (ref. 417000288)
6 Recipiente a presión
7 Acoplamiento para el módulo (de barril)
7.1 Aire permanente
7.2 Salida para el medio (proceso de limpieza/aclarado)
7.3 Aire de control
