结构
3
结构
3.1
一般结构

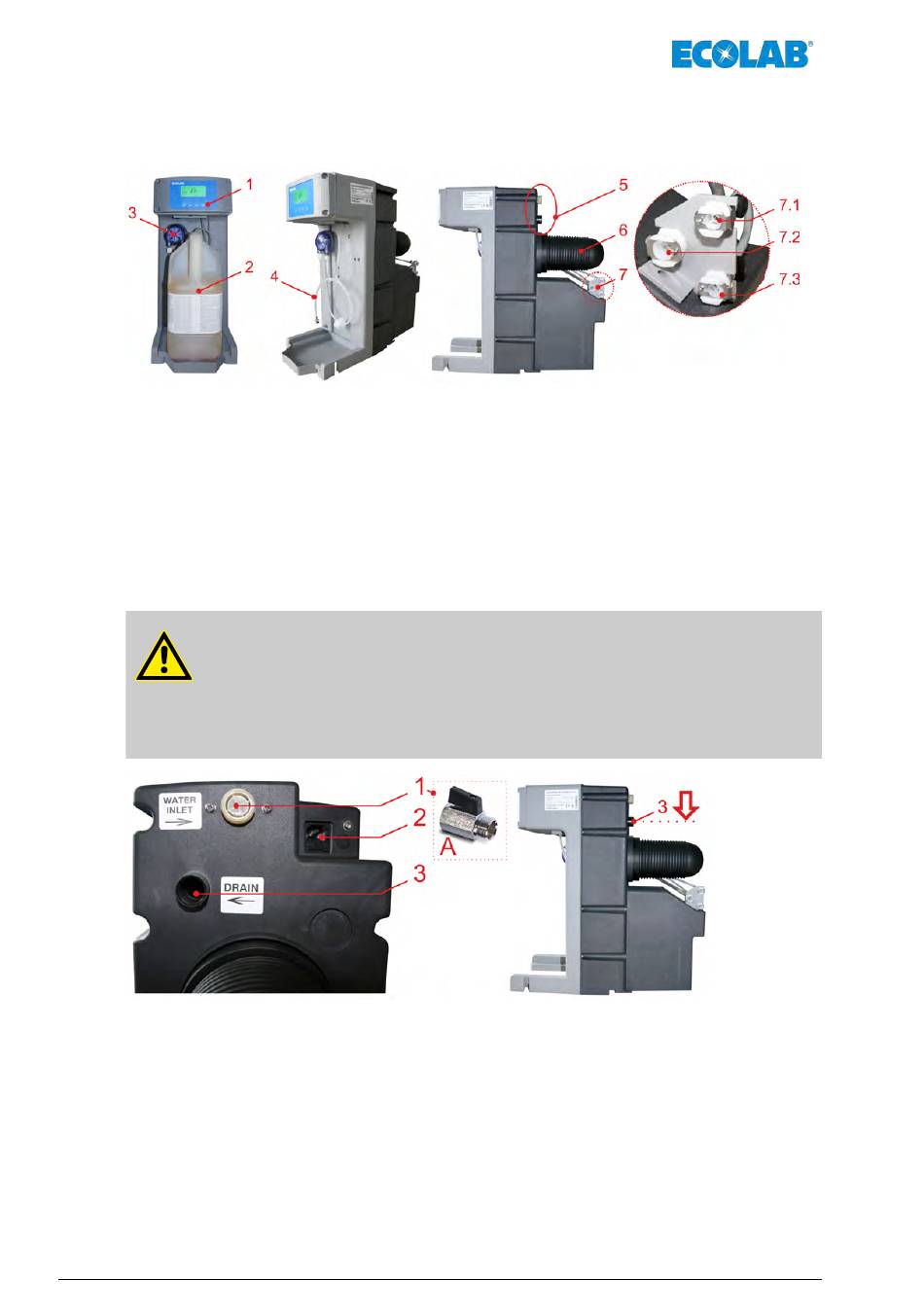

插图 1: 结构
1
操作面板
2
配备清洗剂的桶
3 软管泵 (SQP)
4
抽吸软管
5
水连接
3.2 详细 - 水连接和电气连接
小心！
– 必须在"进水口"阀门（序号 1）前安装一个球阀（序号 A）。
– 处于 "
– 溢出口 "
– 将出水口管道安装在 "
插图 2: 水连接和电气连接
1 水连接，压力： 最大 0.8 MPa (8 bar)，流量： 最大 3 l/min
2
电源连接插座
3 溢出口，DN15，流量： 最大 4 l/min
A 球阀（产品编号 415502019）配备平垫圈（产品编号 417000288）
版本 01-06.2018
出酒 模式 " 时必须关闭球阀！
溢出口 " （序号 3）必须与出水口连接。
溢出口 " 连接下方！
10
6
压力罐
7
（小桶）模块的联轴器
7.1 持续空气
7.2 介质出口（清洁流程/冲洗流程）
7.3 控制空气
