Struttura

3.1

Struttura generale

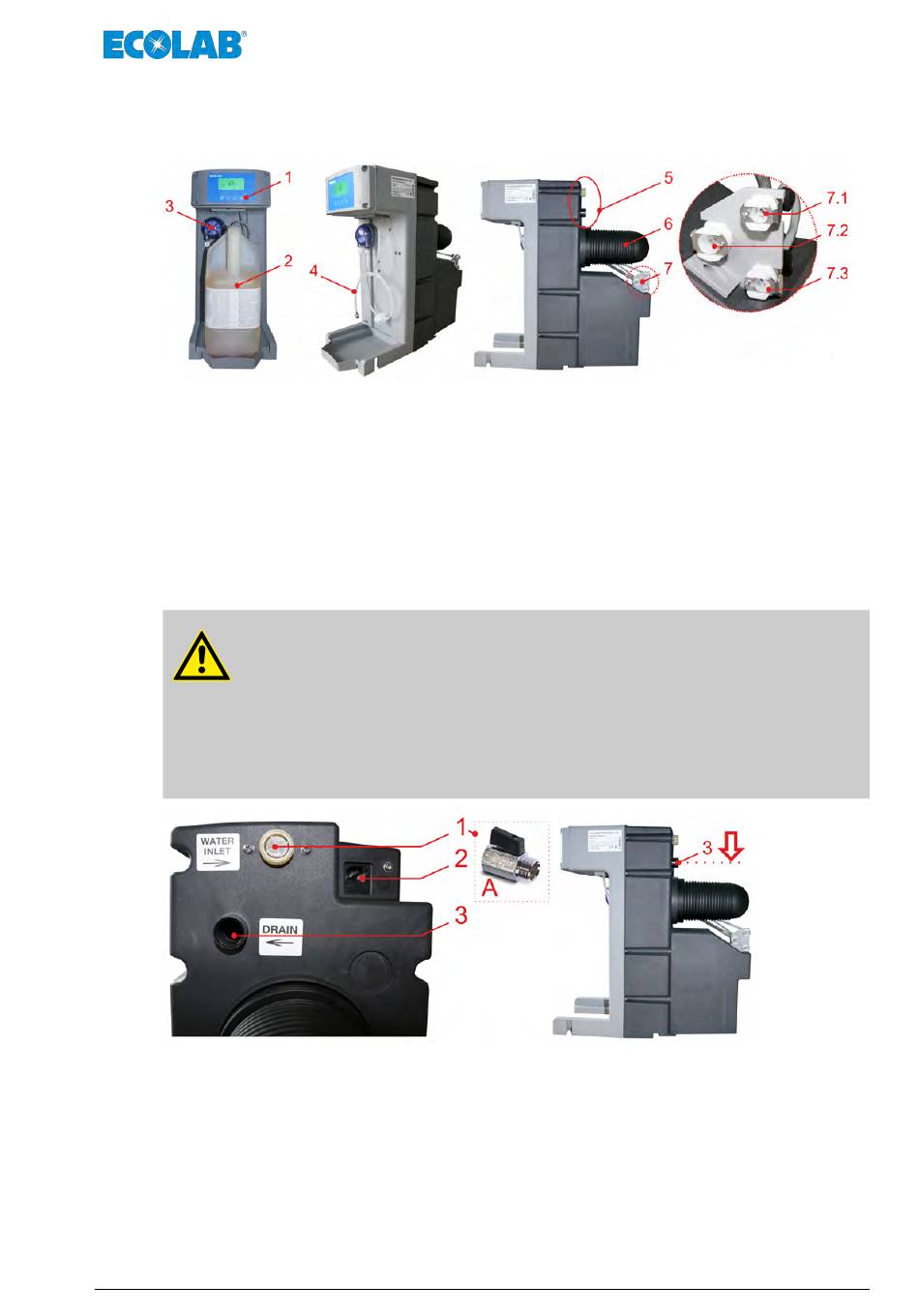

Fig. 1: Aufbau
1 Pannello di controllo
2 Tanica con detergente
3 Pompa peristaltica (SQP)
4 Tubo flessibile di aspirazione
5 Collegamento dell'acqua
3.2

Dettaglio: Acqua-, Collegamento elettrico

ATTENZIONE!
– Prima della valvola «WATER INLET» (pos. 1) è necessario installare una
valvola a sfera (pos. A).
– Nella «Modalità BEVERAGE» la valvola a sfera deve essere chiusa!
– Il tracimatore «DRAIN» (pos. 3) deve essere collegato allo scarico.
– Il tubo di scarico deve essere collegato al di sotto del raccordo «DRAIN»
(pos. 3).
Fig. 2: Dettaglio – Acqua-, Collegamento elettrico
1 Collegamento dell'acqua, Pressione: max. 0,8 Mpa (8 bar), Flusso: max. 3 l/min
2 Presa per cavo di rete per alimentazione
3 Accessorio troppo pieno, Flusso: max. 4 l/min
A Rubinetto sferico (N. art. 415502019) con guarnizione piatta (N. art. 417000288)
6 Serbatoio a pressione
7 Raccordo con il modulo a "fusto"
7.1 Aria continua
7.2 Uscita per il liquido (processo di pulizia / risciacquo)
7.3 Aria di comando
