Anschlussklemmen und Sicherun-
gen für Leistungsanpassung, 9 kW
18 kW Version - 32 A Steckdose, 9 kW Version - 16 A Steckdose.
Eine externe Steuerung wird an die Klemmen 14 bis 19 (bei Ausführung 9 kW, Abb. 7) bzw. 21 bis
26 (bei Ausführung 18 kW, Abb. 6) aufgelegt. Ein Duftstoffbehälter wird an die Klemmen 20 und
21 (9 kW) bzw. 27 + 28 (18 kW) aufgelegt.
Die Steuerleitungen sind gegenüber den Versorgungsleitungen mit Ausnahme des Schutzleiters
potentialfrei.
Wasserstandregelung
Der Wasserstand und die Wasserbefüllung werden automatisch durch den eingebauten Levelsen-
sor überwacht und geregelt.
Bei jedem Einschalten der Netzspannung bzw. beim Einschalten der angeschlossenen externen
Steuerung wird ein Selbsttest des Levelsensors durchgefüht.
Der Selbsttest dauert ca. 30 - 270 Sekunden. Wird dabei bereits der maximale Wasserstand gemes-
sen, wird der Wassertank entleert und neu befüllt, um die Funktion des Schwimmerschalters zu
überprüfen. Dieser Vorgang dauert dann einige Minuten. Danach ist das Gerät betriebsbereit. Die-
ser Vorgang gehört zum Normalbetrieb; die Status-LED am Gerät leuchtet auch dabei dauerhaft.
6.2 SteamRock Basic 9 kW Anschluss-
klemmen
Klemme
1
2
3
4
8
14
15
16
17
18
19
20
21

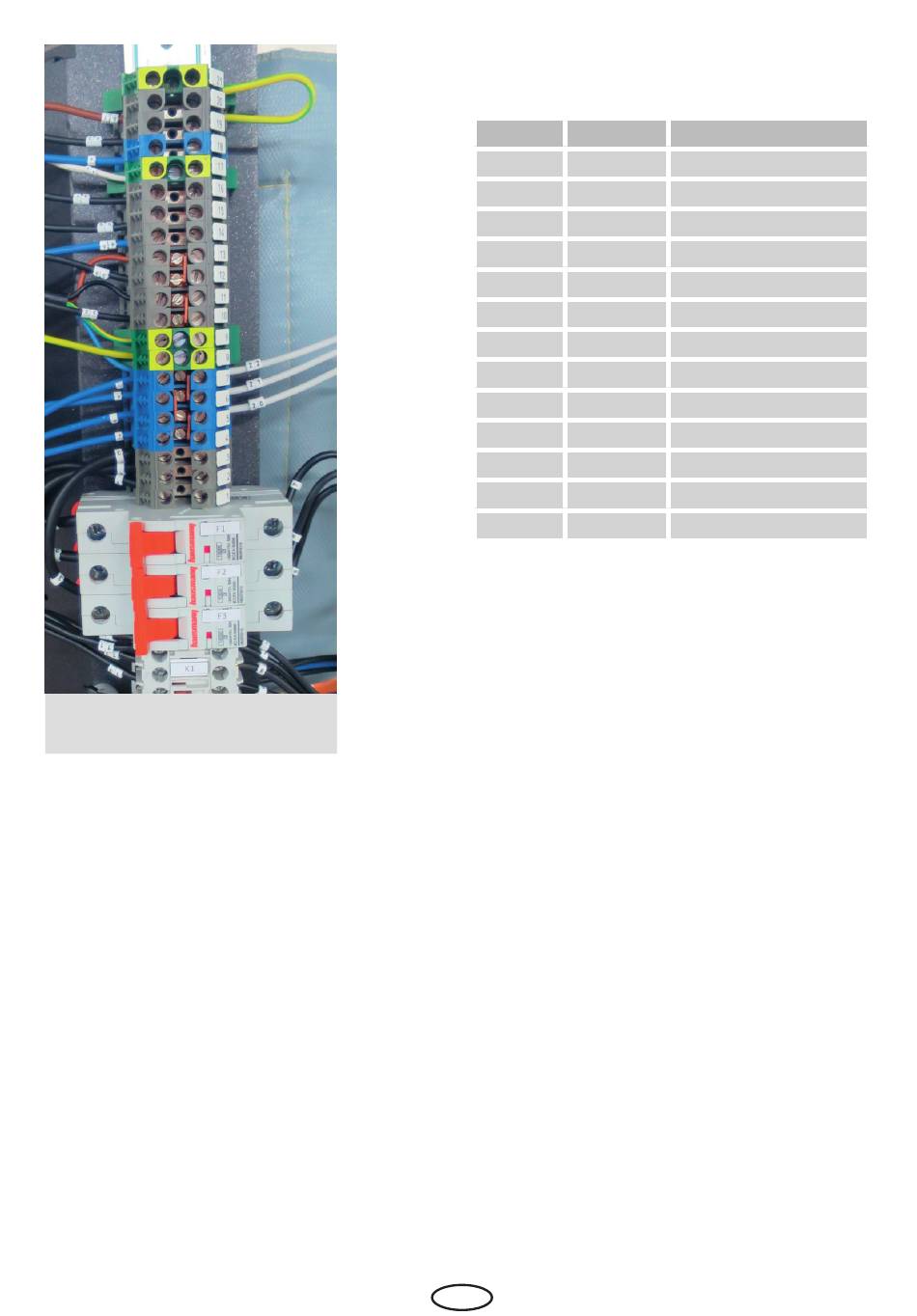

Klemmenplan für SteamRock Basic, 9 kW, 400 V An-
schluss, mit 3 x 16 A Absicherung.
Der Netzanschluss erfolgt über das vormon-
Abb. 7
tierte Anschlusskabel mit einem Cekon-Typ
Stecker an die entsprechende separat abgesi-
cherte Cekon-Typ Steckdose (nicht enthalten,
bauseitige Vorrichtung).
D
Zuordnung
Bezeichnung
L1
L1 Phase Netzanschluss
L2
L2 Phase Netzanschluss
L3
L3 Phase Netzanschluss
N
N
PE
PE Versorgung
N
N - Steuergerät
N
S1 - Steuergerät
N
Dampf EIN - Steuergerät
PE
PE - Steuergerät
N
Signal - Ausgabe
A2
Signal - Ausgabe
Fragrance
Duftstoff
PE
PE - Duftstoff
21
