6. Elektrische Installation
Gefahr! Lebensgefahr durch Stromschlag. Im Falle einer fehlerhaften elektrischen
Installation besteht Lebensgefahr durch Stromschlag (auch noch nach Abschluss der Instal-
lationsarbeiten).
Die elektrische Installation darf nur durch eine Elektrofachkraft vorgenommen werden.
Die Anschlüsse erfolgen laut Anschlussplan bzw. entsprechend den nachfolgenden Klemmplänen
- siehe Abb. 6 bzw. Abb. 7.
Das Gerät ist mit einem vormontierten Netzanschlusskabel mit Cekon-Typ Stecker (16 A oder 32 A)
ausgestattet. Der Anschluss erfolgt über die entsprechende separat abgesicherte Cekon-Steckdose.
Das Steuergerät wird wie auf dem Anschlussplan auf der Seite 21 – 22 dargestellt angeschlossen.
Zur Vereinfachung der Installation sind die Anschlussklemmen farbig kodiert und alle einzeln
nummeriert.

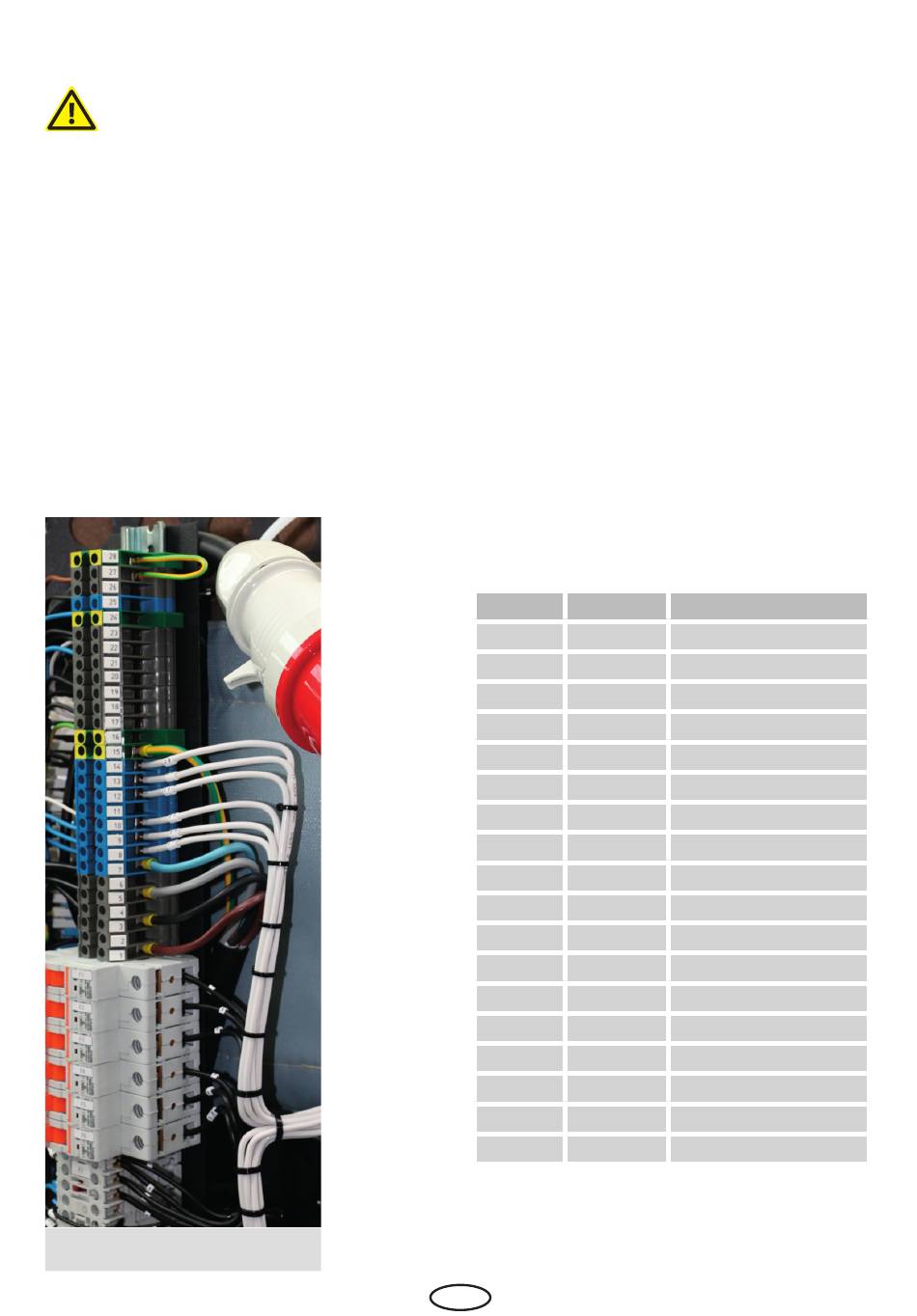

Anschlussklemmen und Sicherungen
für Leistungsanpassung, 18 kW
20
6.1 SteamRock Basic 18 kW Anschluss-
klemmen
Klemme
1
2
3
4
5
6
7
11
15
16
21
22
23
24
25
26
27
28
Klemmenplan für SteamRock Basic mit 18 kW, 400 V
Anschluss (3 x 32 A).
Abb. 6
D
Zuordnung
Bezeichnung
L1
L1 Phase
L1
(L4)
L2
L2 Phase
L2
(L5)
L3
L3 Phase
L3
(L6)
N
N
N
(N Leitung 2)
PE
PE Versorgung
PE
(PE Versorgung 2)
N
N - Steuergerät
S1
S1 - Steuergerät
Wb
Dampf EIN - Steuerung
PE
PE - Steuergerät
N
Signal - Ausgabe
A2
Signal - Ausgabe
Fragrance
Duftstoff
PE
PE - Duftstoff
