5.3 Voraussetzungen an dem Montageort
Der Dampfgenerator ist ausschließlich für die Montage außerhalb von Dampfkabinen vorgesehen
und wird mit der Kabine über eine Dampfleitung verbunden. Folgende klimatischen Bedingungen
müssen am Aufstellort erfüllt sein:
•
Raumtemperatur beim Betrieb 5 °C bis 40 °C
•
Luftfeuchte beim Betrieb 30 % bis 75 % rel. Luftfeuchte
•
Lagertemperatur 0 °C bis 60 °C
5.4 Montage des Dampfgenerators
Der SteamRock Basic ist für die Wandmontage bestimmt. Der Dampfgenerator wird mit 4 Befes-
tigungsschrauben – ggf. mit geeigneten Dübeln – an der Wand befestigt. Beachten Sie, dass die
Wand eine ausreichende Tragfähigkeit haben muss und das Gesamtgewicht von max. 45 kg auf-
nehmen kann. Planen Sie ausreichende Sicherheitsreserven ein und berücksichtigen Sie, dass der
Dampfgenerator durch das Kochen des Wassers leicht vibrieren kann.
Zunächst müssen Sie die Kunststoffhaube des Gerätes abnehmen (siehe Abbildung 1).
•
Hierzu die 2 Befestigungsschrauben an der Unterseite des Gerätes lösen.
•
Dann die beiden Seitenwände etwas nach außen ziehen (die Befestigungslaschen des
Kunststoffgehäuses müssen seitlich am Metallgehäuse vorbei geführt werden können).
•
Das Gehäuse vorsichtig nach vorn schwenken und nach oben abnehmen.
4.
3.
14
Prägung innenseitig für Dampfrohr -
führung nach oben
2.
1.

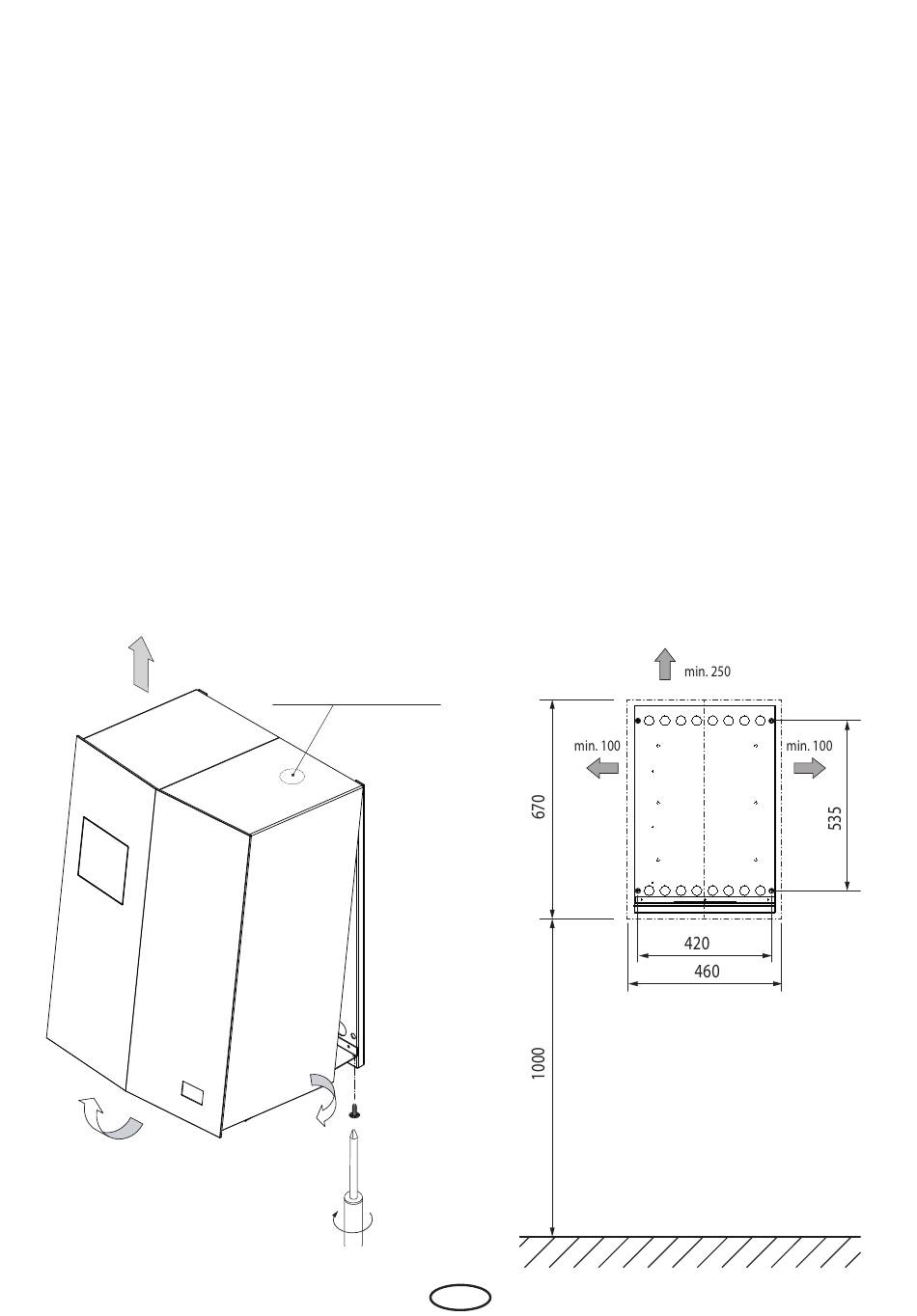

Abb. 1
D
alle Maße in mm
