Operating Elements
1
2
3
4

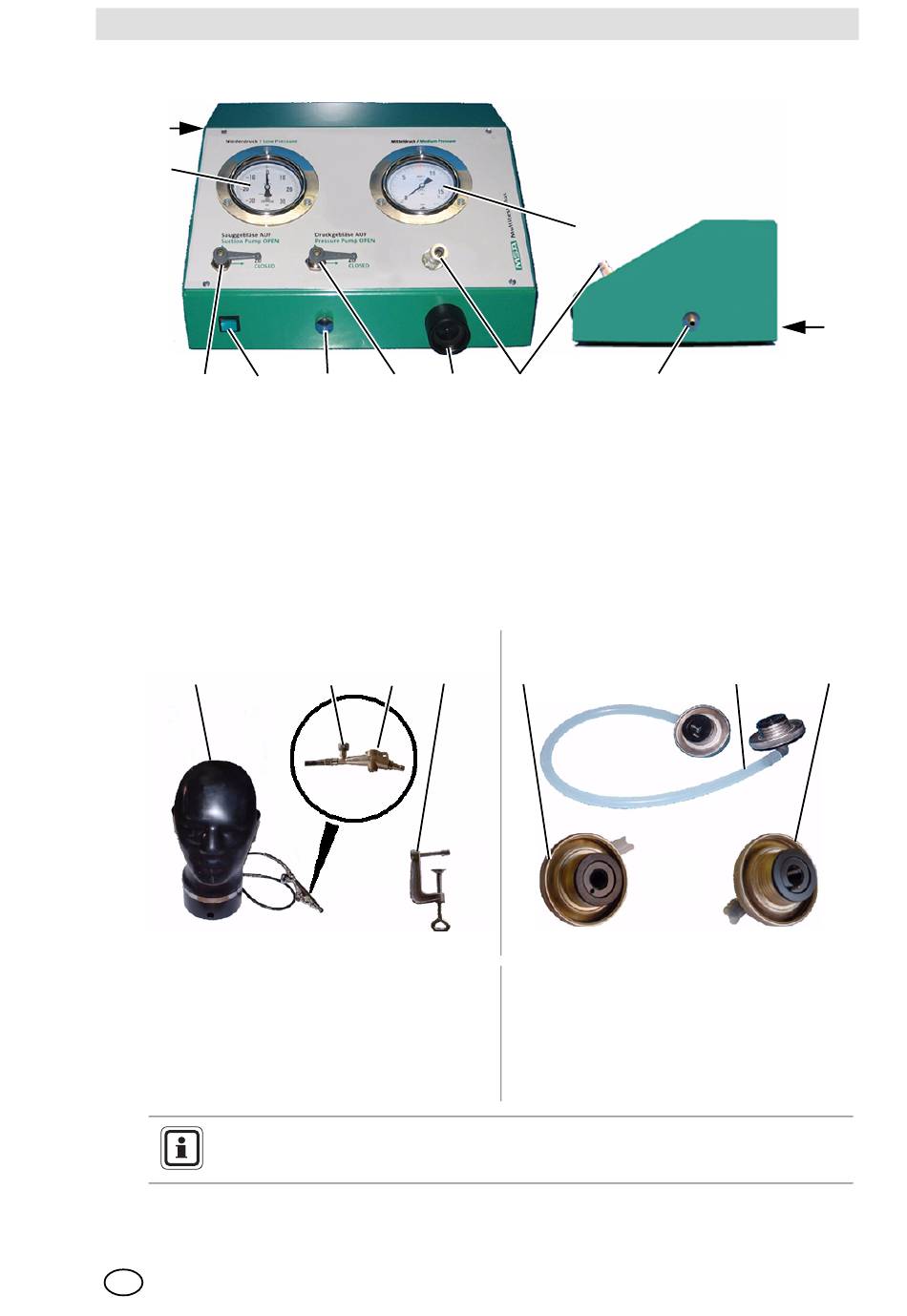

Bild 1
Prüfgerät Multitest Prüfpult/Multitest Prüfpult 230 V
1
EIN-/AUS-Taste [nur 230 V]
2
Manometer [±30 mbar]
3
Absperrventil der Saugpumpe
4
Drucktaste für die Pumpe
5
Druckentlastungsventil
6
Absperrventil der Saugpumpe
1
Bild 2
Prüfkopf
1
Prüfkopf
2
Druckentlastungsventil für Prüfkopf
3
Drucktastenventil
4
Klemme
Für Masken/Lungenautomaten, für die kein Standardgewindeanschluss vorhanden ist,
sind entsprechende Adapter erforderlich [→ Kapitel 9]
DE
5
6
7
2
3
4
Multitest plus Prüfpult / Multitest plus Prüfpult 230 V
11
8
9
7
Standardgewindeanschluss für
Lungenautomat und Prüfleitung
8
Mitteldruckkupplung für Lungenautomat
9
Mitteldruckkupplung für Pressluftatmer
10
Batteriefach/Netzkabelanschluss [Rückseite]
11
Manometer [16 bar]
1
Bild 3
Prüfleitung
1
Standardgewindeanschluss für
Lungenautomat und Prüfleitung
2
Maskenprüfleitung
3
Standardgewindeanschluss für Maske
mit Zapfen
Beschreibung
10
2
3
9
