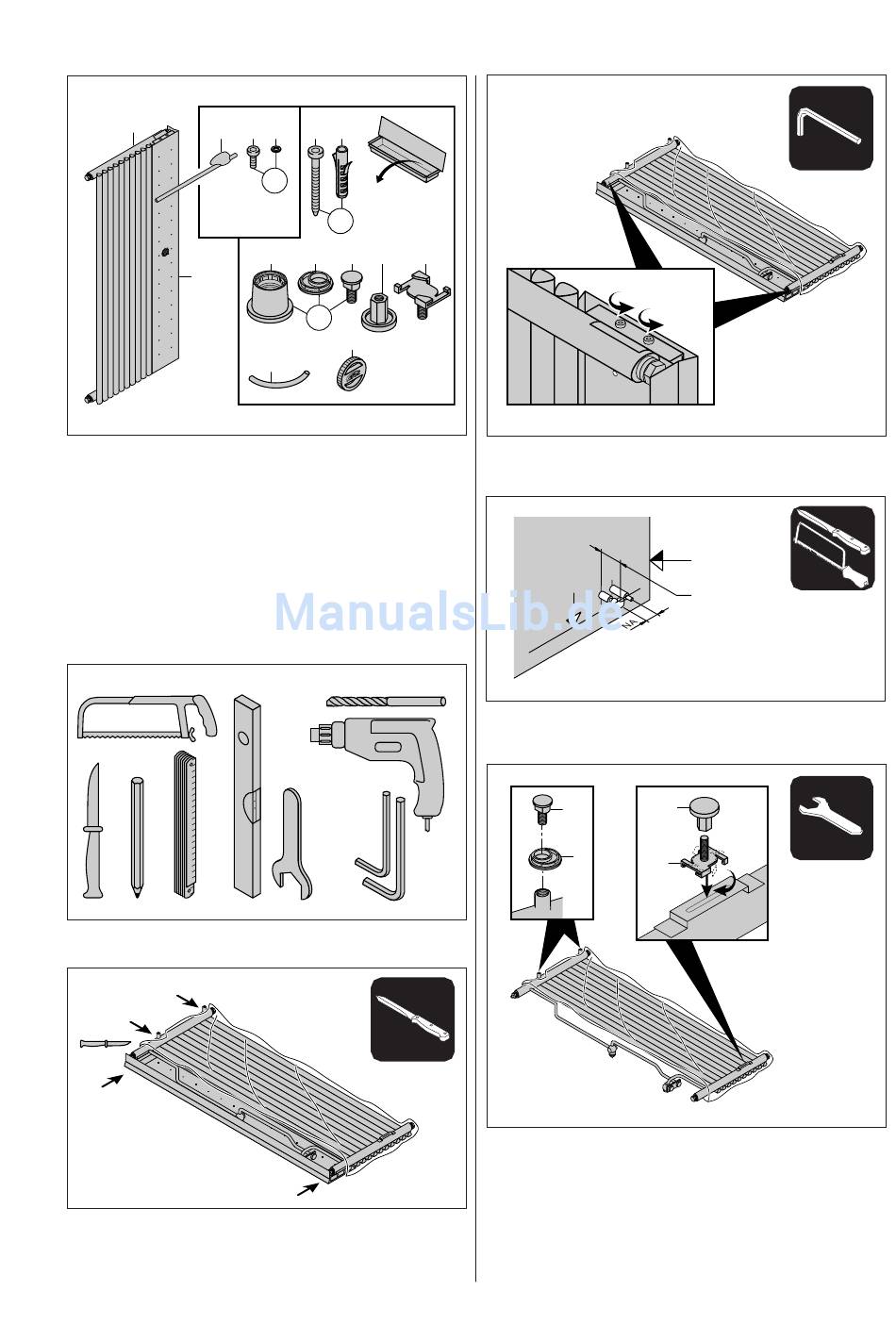

1 Montageanleitung vor dem Einbau
sorgfältig durchlesen!
2 Transport und Lagerung nur in der Schutzverpackung!
A
M
L
3 Packungsinhalt auf Vollständigkeit und Schäden
überprüfen!
A
Heizkörper
B
Dübel
C
Schraube
D
Wandkloben
E
Aufhängebolzen
F
Exzenterkappe
G
Abstandshalter
4 Benötigtes Werkzeug bereitlegen.
5 Schutzfolie nur von Anschluss- und Montagepunkten entfernen,
sonst bis zur Inbetriebnahme am Heizkörper belassen.
N O
C
B
2x
2x
D
F
E
H
2x
K
I
H
Mutter von
Abstandshalter
I
Entlüftungsschlauch
K
Entlüftungsrädchen
L
Blende
M
Handtuchbügel
N
Schrauben
O
Scheiben
Ø 10
SW 10
SW 5
SW 6
G
6 Blendenverschraubung lockern und Blende vom Heizkörper
nehmen. Sicher und beschädigungsfrei zwischenlagern.
n t e
i n d
k a
e w
t e r
ß g
U n
h l u
s c
A n
7 Wasserseitigen Anschluß vorbereiten.
Beachten: Wandabstand zum fertigen Wandaufbau einhalten!
E
F
8 Exzenterkappen (F) über Aufhängebolzen (E)
schieben.Aufhängebolzen in Aufnahmegewinde an
Heizkörperrückseite einschrauben. Abstandshalter (G) auf
Sammelrohrlasche aufdrehen, Mutter von Abstandshalter
(H) auf Abstandshalter (G) schrauben.
Oberkante
fertiger
e
Wandaufbau
1-lagig: 65-75
2-lagig: 86-96
H
G
SW 5
SW 10
