Montage- und
Bedienungsanleitung
Kermi GmbH
Pankofen-Bahnhof 1
94447 Plattling
Telefon +49+9931/501-0
Telefax +49+9931/3075
www.kermi.de

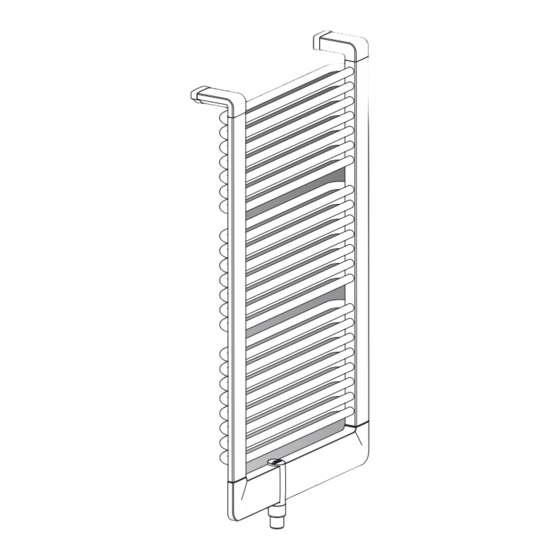

Designheizkörper
Montage- und
Bedienungsanleitung
Credo-Duo II
CDV 2110 ... 18
All rights reserved by
Zertifiziertes QM-System
ISO 9001: 2000
Heizkörper
Duschkabinen
Stahl-Servicecenter
Werbung
Verwandte Anleitungen für Kermi CDV 2110
Inhaltszusammenfassung für Kermi CDV 2110
- Seite 1 Montage- und Bedienungsanleitung Designheizkörper Montage- und Bedienungsanleitung Credo-Duo II CDV 2110 ... 18 All rights reserved by Zertifiziertes QM-System ISO 9001: 2000 Kermi GmbH Telefon +49+9931/501-0 Heizkörper Pankofen-Bahnhof 1 Telefax +49+9931/3075 Duschkabinen 94447 Plattling www.kermi.de Stahl-Servicecenter...
- Seite 2 Technische Daten ] l [ ] ² C ° C ° C ° C ° C ° III Seiten- und Rückansicht II Legende Heizfläche BH tatsächliche Bauhöhe BL tatsächliche Baulänge 35 - 45 BT Bautiefe Entlüftung Gewicht Abstand: obere Bohrlöcher zu Auflagefläche Wandkonsole Abstand der oberen Bohrlöcher Heizkörperexponent...
-
Seite 3: Betrieb
V Anschlüsse Anschlüsse: 2 x G 3/4" (Außengewinde) nach unten. Vorlauf rechts und links möglich, Ventil beidseitig anströmbar Entlüftung: G 1/4" (Innengewinde) nach hinten VI Betrieb Betriebsdruck: max. 10 bar Prüfdruck: 13 bar Betriebsbedingungen: Heißwasser bis 110°C. Elektrozusatzbetrieb möglich (max. Vorlauftemperatur 80° C), Elektroheizeinsatz nachrüstbar Kombination mit xlink* möglich (max. - Seite 4 12 Zwei Dübellöcher an den Markierungen bohren: Durchmesser 10mm, Tiefe 80mm Wichtig! Untergrund auf Tragfähigkeit prüfen. Abstände beachten: Heizkörper - seitliche Wand/Raumdecke min.50mm! Bohren im Drehgang ohne Schlag bei Baustoffen mit geringer Festigkeit wie z.B. Lochsteinen, Leichtbeton oder Porenbeton. Lebensgefahr! Keine wasser-, gas- und stromführenden Leitungen beim Bohren verletzen! Gefahr !
- Seite 5 15 Montagelehre durch Lösen der Überwurfmuttern der Anschlussver- 20 Schutzfolie nur von Anschluss- und Montagepunkten entfernen. schraubung und Lösen der Verbindung zur Wandkonsole entfernen. Sonst bis zur Inbetriebnahme am Heizkörper belassen. 16 Ausgehend von der Wandkonsole, Bohrmaße H und L abtragen. 17 Zwei waagrechte Dübellöcher bohren: Durchmesser 10mm, Tiefe 80mm SW 32...
- Seite 6 23 Befestigungsverkleidungen (L) auffädeln, in die Wandrosetten (N) Hinweis stecken und ins Rohrende drücken. Bei korrekter Montage befindet sich die Markierung an der Schraube des Aufsteckhalters innerhalb des Sammelrohrübersstandes. SW 2,5 26 Wandrosetten lagerichtig positionieren Befestigungsverkleidungen (L) einfädeln und ins Sammelrohr drücken. 27 Schrauben M4 fest anziehen.
